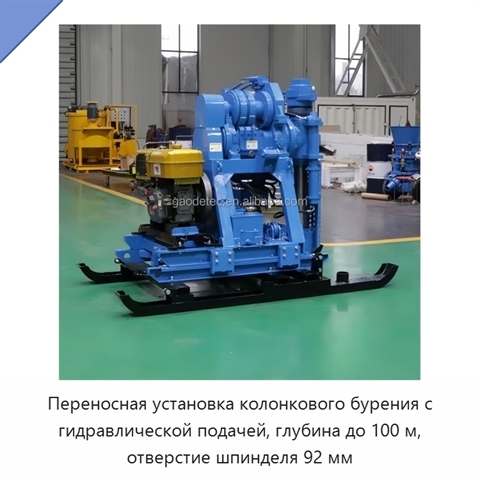

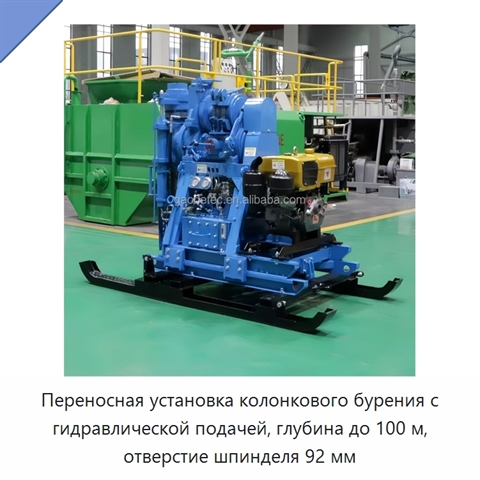

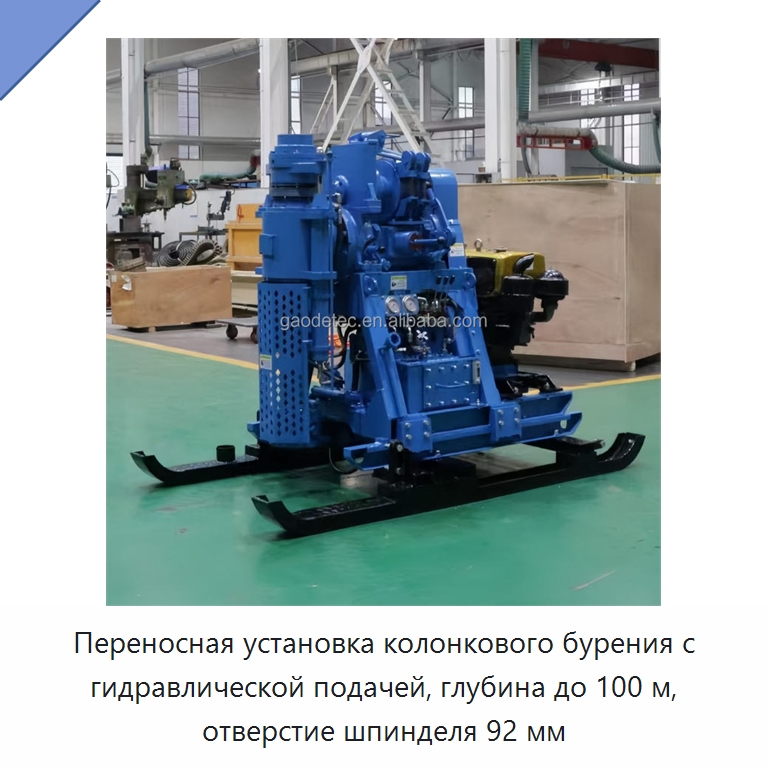

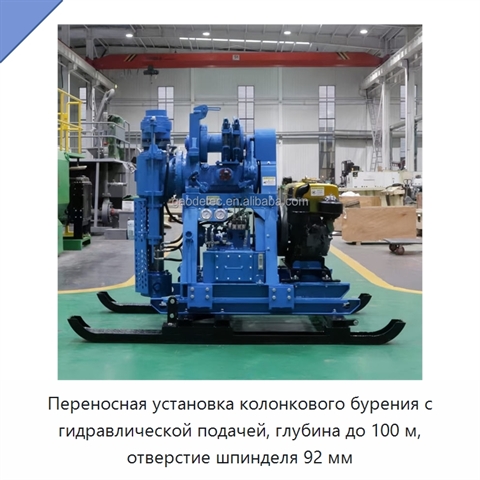

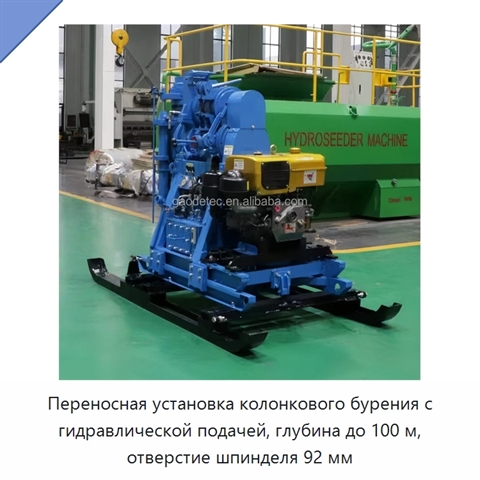

Переносная установка колонкового бурения с гидравлической подачей, глубина до 100 м, отверстие шпинделя 92 мм

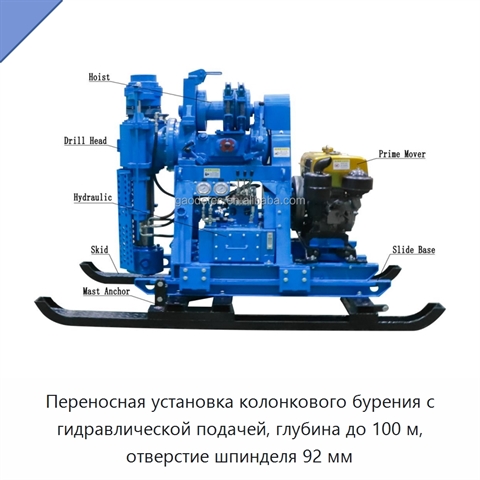

Переносная установка колонкового бурения предназначена для исследования грунта, геотехнических изысканий, геологоразведочных работ и алмазного колонкового бурения. На стальной раме-салазках объединены шпиндельная буровая головка, система гидравлической подачи, планетарная лебёдка, подвижное основание и четырёхстоечная мачта. При использовании обсадных труб NW глубина бурения достигает 100 м. Отверстие шпинделя составляет 92 мм, ход подачи — 500 мм. Шпиндель имеет три скорости прямого вращения — 91, 340 и 524 об/мин — и скорость обратного вращения 77 об/мин; крутящий момент равен соответственно 79, 21 и 14 кгс·м, а при обратном вращении — 93 кгс·м. Два цилиндра подачи обеспечивают плавную регулировку и усилие вверх до 5580 кгс. Поворотная буровая головка допускает компоновку для наклонного бурения, а гидравлическое перемещение на 370 мм позволяет устанавливать её над скважиной или отводить в сторону. Ручной трёхкулачковый патрон сочетается с однодисковой сухой главной муфтой и коробкой передач со скользящими шестернями, имеющей три передние и одну заднюю передачу. Пластинчатый насос переменного рабочего объёма подаёт 25 л/мин при 1500 об/мин; максимальное давление составляет 105 кгс/см². Встроенная планетарная лебёдка управляется ручным рычагом с кулачковым механизмом, имеет грузоподъёмность 1500 кг и средние скорости каната 17, 65 и 101 м/мин. Барабан рассчитан на канат диаметром 10 мм длиной 35 м либо диаметром 12 мм длиной 25 м. Четырёхстоечная мачта установлена на салазках и имеет три уровня раскосов; диаметр её стальных труб составляет 60 мм спереди и 48 мм сзади. Размер мачты — 1250 × 1260 × 5750 мм, масса — 170 кг, диаметр шкива — 280 мм. Размер установки составляет 1140 × 2186 × 1585 мм, масса — 1300 кг. Три ролика на салазках облегчают перемещение между близко расположенными точками бурения.
