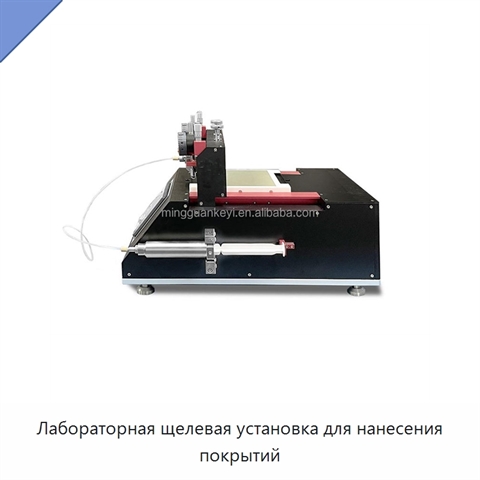

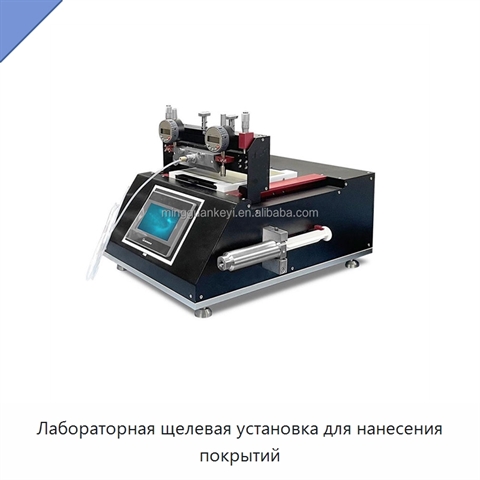

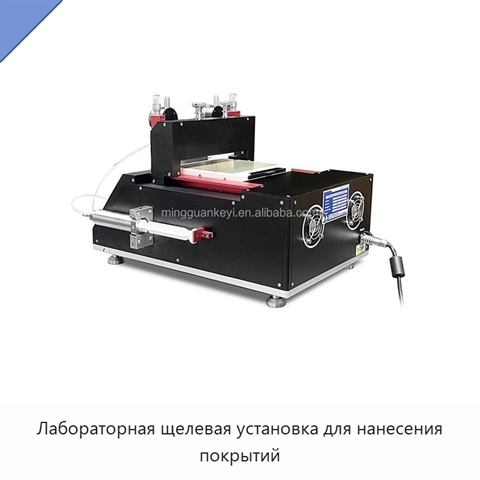

Лабораторная щелевая установка для нанесения покрытий

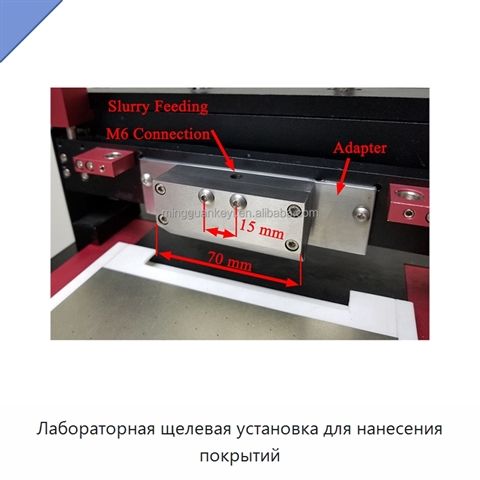

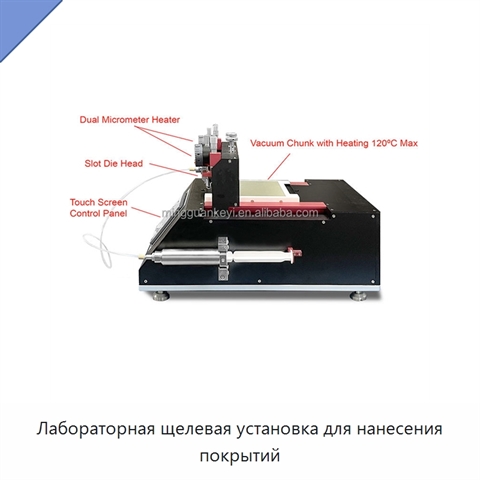

Лабораторная щелевая установка для нанесения покрытий оснащена плоской щелевой головкой шириной 100 мм для щелевого нанесения и проволочным стержнем 6 мкм для микрогравюрного нанесения. В комплект входят пять прокладок головки толщиной 0,1; 0,2; 0,3; 0,4 и 0,5 мм. Минимальная толщина покрытия составляет 5 мкм и зависит от вязкости суспензии. Головка имеет разъем M6 и трубку с наружным диаметром 3 мм. Встроенный шприцевой насос работает с регулируемой скоростью от 0,05 до 5,0 мм/с. Сенсорная цветная панель предназначена для настройки скорости нанесения, температуры нагрева и скорости насоса. В комплект входят шприц объемом 20 мл, трубка из ПТФЭ с наружным диаметром 3,2 мм и соединительные принадлежности. Два микрометрических узла позволяют регулировать зазор между щелевой головкой и подложкой, а два цифровых индикатора перемещаются вместе с головкой. Разрешение контроля плоскостности вакуумной плиты составляет около 5–10 мкм. Скорость перемещения регулируется в диапазоне 0,05–30 мм/с, максимальная площадь нанесения составляет 100 × 100 мм. Вакуумный стол изготовлен из алюминиевого сплава и имеет небольшие отверстия. Его рабочая площадь составляет 150 × 130 мм, поверхностная шероховатость не превышает 5 мкм, плоскостность — 15 мкм, уровень линейного перемещения — 20 мкм. Нагревательные элементы обеспечивают нагрев до 120 °C, точность цифрового температурного контроллера составляет ±1 °C. Номинальная мощность установки — 280 Вт. Габаритные размеры составляют 440 × 340 × 300 мм, масса — 26 кг.
