Артикул: 509-695 Модель: НСИ-88(7В) Секция: Дополнительная

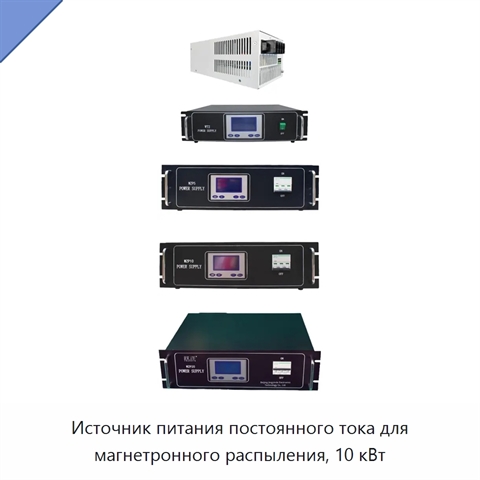

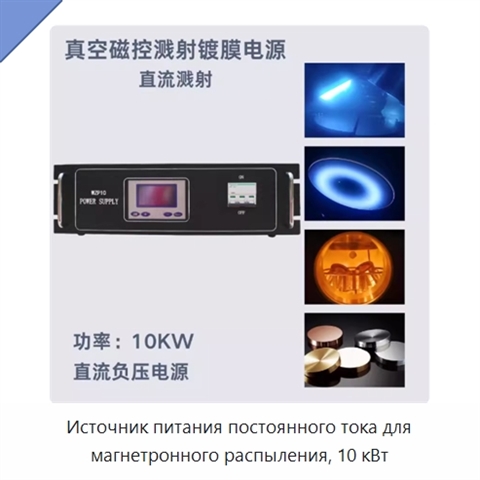

Источник питания постоянного тока для магнетронного распыления, 10 кВт

Источник питания предназначен для магнетронного распыления и нанесения покрытий на изолирующие слои. Выходной ток регулируется в диапазоне 0–12 А, рабочее напряжение составляет от −200 до −800 В, а напряжение холостого хода — −1 кВ. Предусмотрена отрицательная полярность. Доступны режимы регулирования по току и мощности; точность регулирования не превышает 1 %, КПД составляет не менее 90 %, коэффициент мощности — не менее 0,9. Управление выполняется кнопками на передней панели или аналоговым сигналом с функциями запуска, остановки и настройки выходных напряжения, тока и мощности. Аналоговое управление также поддерживает внешнюю защиту от размыкания цепи. Установлен двуязычный ЖК-дисплей с отображением на китайском и английском языках. Класс изоляции — B, степень защиты — IP20, время реакции защиты — 1 мкс. Охлаждение осуществляется принудительным воздушным потоком. Габариты составляют 480 × 135 × 380 мм. Система защиты контролирует перенапряжение, пониженное напряжение, сверхток, потерю фазы, утечку, перегрев и состояние заземления. Модульная схема упрощает наладку и техническое обслуживание, а функция подавления дуги снижает вероятность возникновения дугового разряда. Источник питания рассчитан на широкий диапазон нагрузки. Неисправности обнаруживаются и обрабатываются более чем по 10 функциям; о них сообщают звуковая сигнализация, сообщения на дисплее и отдельный сигнал типа неисправности.
Наименование производителя10KW DC Magnetron Sputtering Power Supply for PVD Vacuum Coating and Thin Film Deposition Systems
Задать вопрос Искать на Baidu

Какую задачу решает источник питания для магнетронного распыления

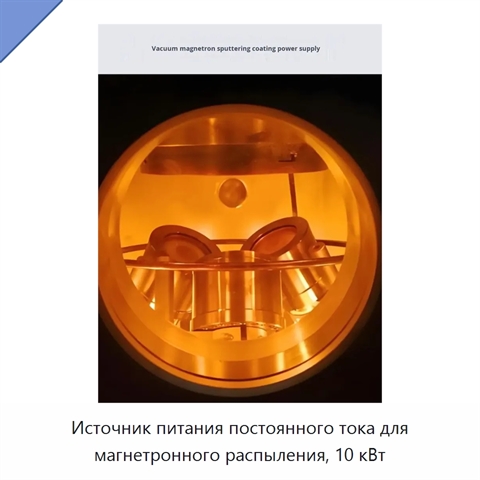

Источник питания для магнетронного распыления используют в системах вакуумного нанесения покрытий, при осаждении тонких плёнок и в связанных с ними процессах нанесения покрытий.

Характеристики НСИ-88(7В)

Модель (по базе 91Т)НСИ-88(7В)
Основные компонентынасос
Отчёт об испытаниях оборудованияпредоставлен
Мощность (Вт)10 кВт
Напряжениепеременное напряжение 380 В ±10%
Источник питания для магнетронного распыления - гибкость поставки.
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации НСИ-88(7В) под условия применения (руками первого изготовителя или собственного производства в России).

Дата последней проверки актуальности данных: 26.09.26

Данные о производителе и характеристиках проверены.
