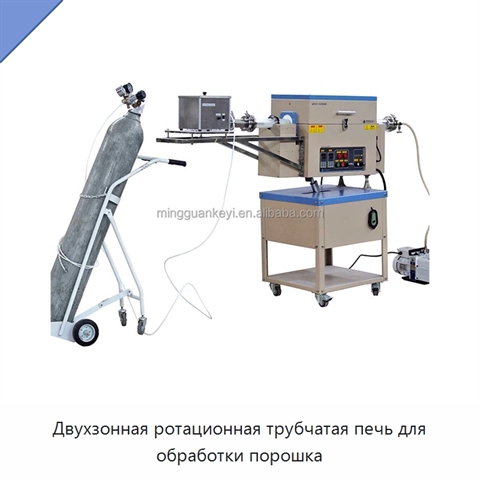

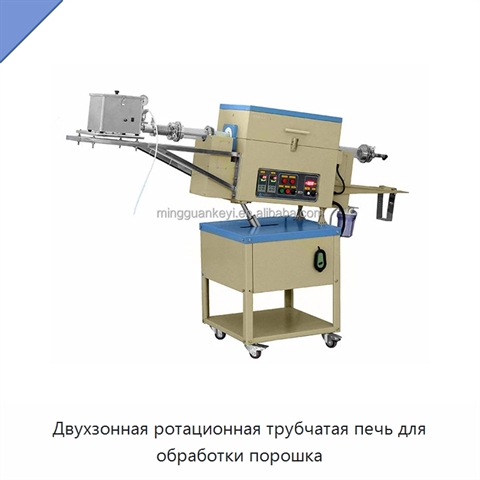

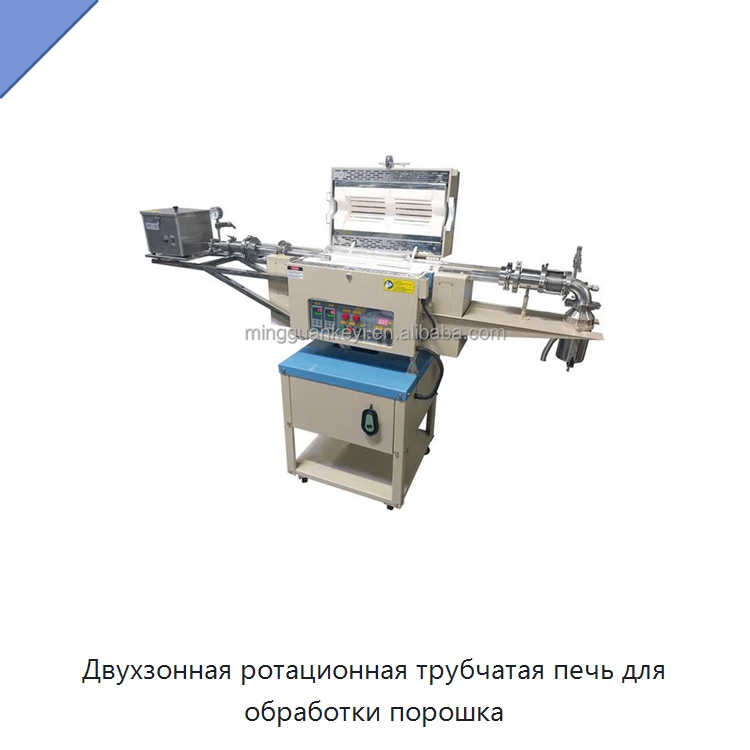

Двухзонная ротационная трубчатая печь для обработки порошка

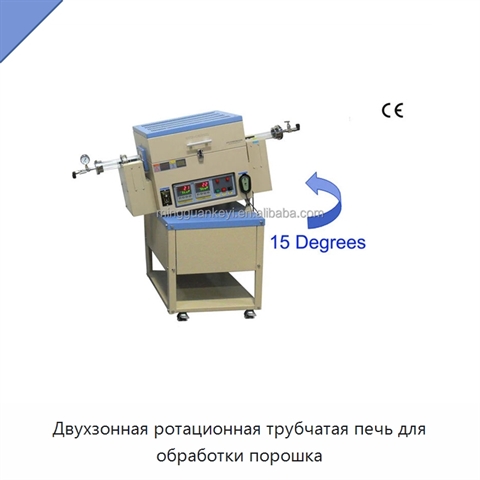

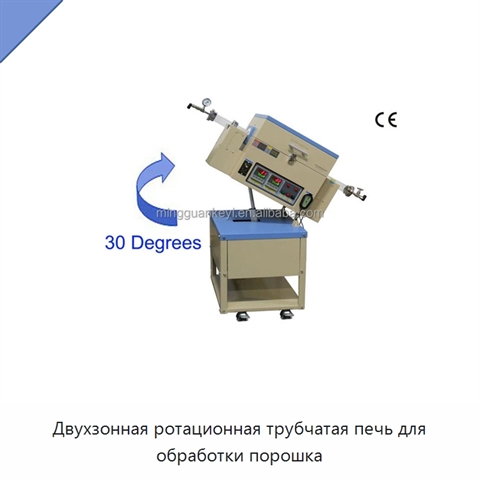

Печь оснащена автоматическими узлами подачи и приема порошка. Питатель регулирует количество и распределение материала в рабочей трубе; расход задается потенциометром и достигает 97 см³/мин. Приемный бак из нержавеющей стали вместимостью 1 л собирает прокаленный порошок без контакта с воздухом; предусмотрен также вариант вместимостью 2 л. Дисковый затвор сохраняет герметичность при загрузке и выгрузке бака, а газовый выход имеет компрессионное соединение 6,35 мм. Рабочая труба выполнена из плавленого кварца, ее размеры составляют 100 × 3 × 1200 мм; объем перемешивания — 3200 мл. Вращение трубы обеспечивает двигатель постоянного тока с регулируемой скоростью 1–10 об/мин. Печь наклоняется в диапазоне от −5° до 20°, оснащена двойным корпусом, тремя вентиляторами охлаждения и волокнистой теплоизоляцией из высокочистой окиси алюминия. Зоны нагрева имеют длину по 200 мм, общая длина составляет 400 мм; при одинаковой температуре зон участок постоянной температуры длиной 200 мм поддерживается с отклонением ±1 °C. Температура непрерывного нагрева составляет 1100 °C, максимальная температура 1150 °C допускается менее 30 минут. Два цифровых ПИД-регулятора поддерживают программирование на 30 сегментов и точность ±1 °C. Используются две термопары типа K с наружным диаметром 3 мм и длиной 152,4 мм. Печь и питатель работают от однофазной сети 208–240 В частотой 50/60 Гц; мощность составляет соответственно 3,5 кВт и 200 Вт. Давление в камере — 4,5 × 10⁻² торр, скорость утечки при закрытых клапанах — менее 0,1 мторр/с. Размеры установки — 2120 × 620 × 1320 мм.

Наименование производителя

1200C Two Zone 4" Rotary CVD Furnace with Automatic Feeding & Receiving System - OTF1200XIIR4-AF
