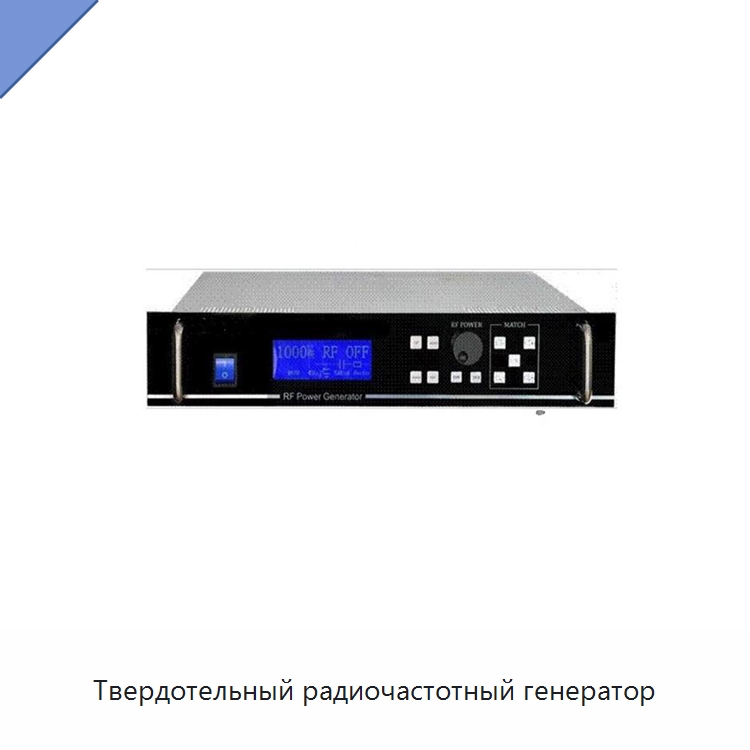

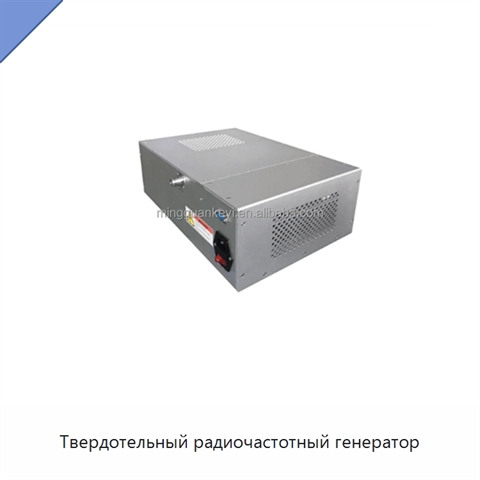

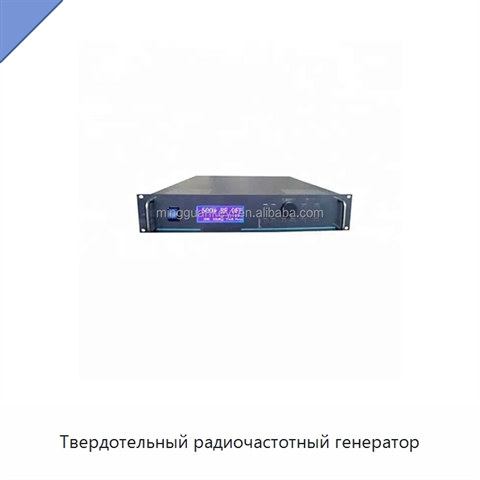

Твердотельный радиочастотный генератор

Встроенный модуль согласования использует цифровую сетевую платформу для работы со сложным импедансом плазмы и быстро, точно и воспроизводимо подстраивает его под заданный диапазон настройки. Цифровой алгоритм настройки и шаговый привод обеспечивают быстрый, точный и повторяемый отклик при согласовании с импедансом нагрузки. ЖК-дисплей предоставляет меню управления с панели прибора, а многофункциональная передняя панель упрощает эксплуатацию. Диапазон выходной мощности составляет 5–300 Вт; максимальная отражённая мощность — 100 Вт, стабильность мощности — ±0,1 %. Питание осуществляется от однофазной сети переменного тока 187–253 В с частотой 50/60 Гц. Общий коэффициент полезного действия составляет не менее 70 %, коэффициент мощности — не менее 90 %. Максимальная передаваемая мощность согласующего устройства равна 500 Вт. Максимальные действующие значения тока и напряжения нагрузки составляют 30 А и 7500 В соответственно. Время согласования — 1–3 с; реальная часть согласуемого импеданса находится в диапазоне 0–80 Ом, мнимая часть — в диапазоне от +200j до −200j. Предусмотрено принудительное воздушное охлаждение. Масса изделия составляет 19,5 кг, габариты — 133 × 440 × 410 мм. Выходной разъём имеет сопротивление 50 Ом.
