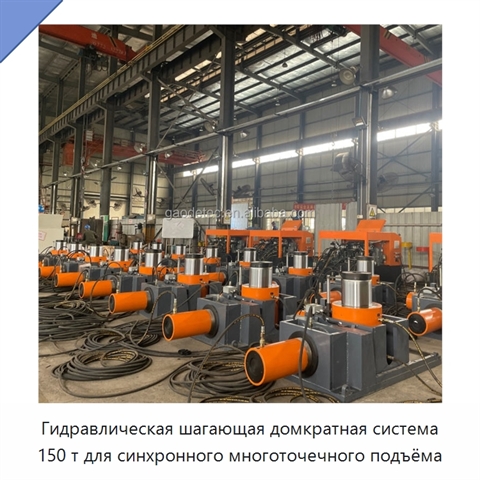

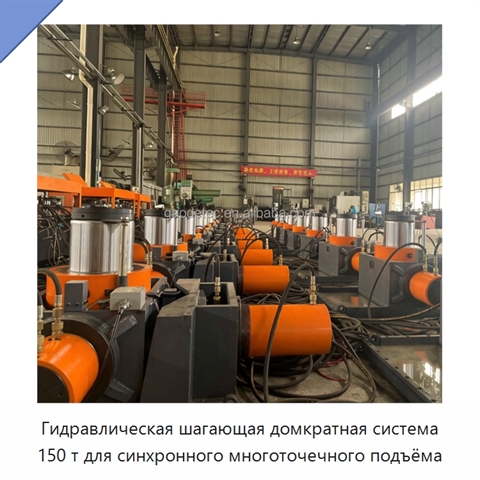

Гидравлическая шагающая домкратная система 150 т для синхронного многоточечного подъёма

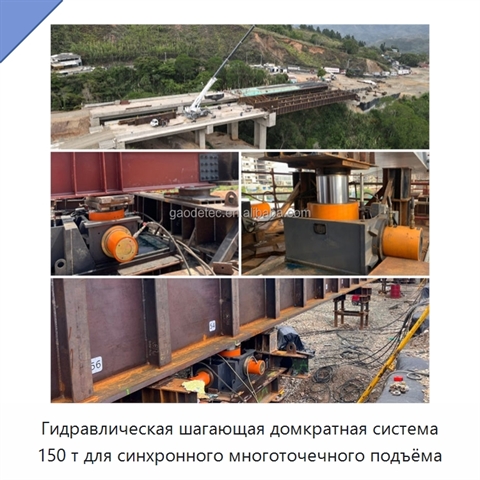

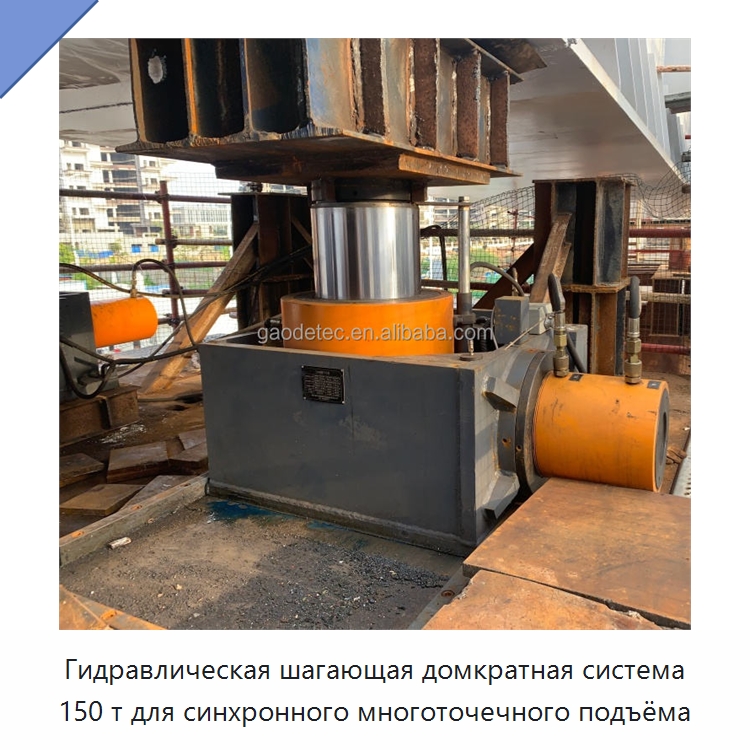

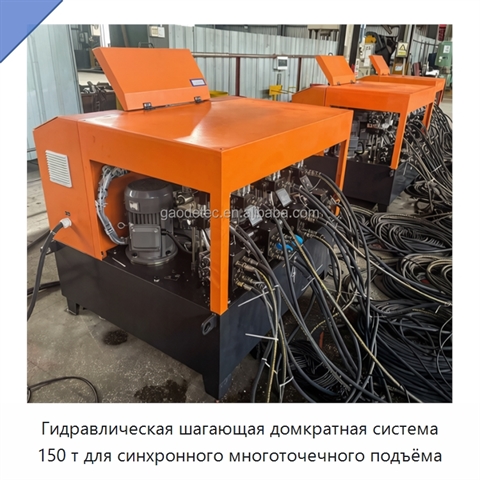

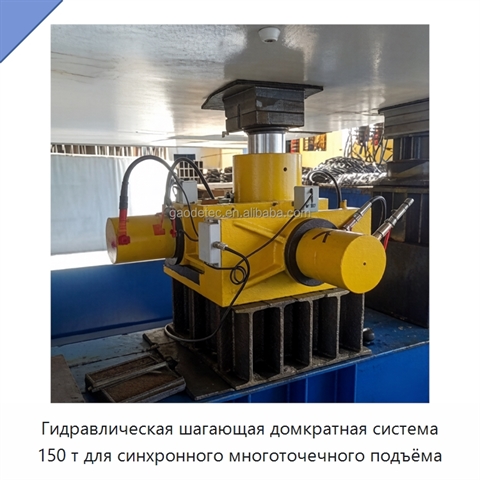

Гидравлическая шагающая домкратная система 150 т выполняет синхронный подъём и позиционирование крупных элементов мостовых конструкций. Несколько шагающих устройств размещаются на отдельных опорах и согласованно повторяют цикл: подъём, перемещение вперёд с грузом, опускание опорной балки и возврат. В результате тяжёлый элемент продвигается поэтапно без тяги стальными канатами и отдельных боковых ограничителей. Распределённая архитектура предусматривает разнесённую установку исполнительных механизмов и централизованное управление. Главная система управления координирует вертикальный подъём, продольное перемещение и поперечную коррекцию нескольких устройств, а также переключение между автоматическим и ручным режимами. Давление и перемещение контролируются в реальном времени в каждой точке подъёма. Двухконтурное регулирование по усилию и положению синхронизирует гидроцилиндры при неравномерной нагрузке и автоматически корректирует отклонения. В состав каждого шагающего устройства входят скользящий короб, ползун, плита из ПТФЭ, подъёмный домкрат, домкрат перемещения, механизм коррекции, гидравлическая насосная станция и подсистема управления. Двухдомкратный узел коррекции выполнен так, что коррекционный цилиндр не создаёт поперечного усилия, мешающего работе цилиндров других направлений. Сферическая плита главного домкрата обеспечивает автоматическое центрирование и выравнивание во время подъёма. Коэффициент статического трения скользящей пары не превышает 0,06, а динамического — 0,03. Модульная компоновка подъёмного и толкающего узлов сокращает количество соединений трубопроводов на рабочей площадке. Система отображает перемещение, давление, состояние масляного насоса и электромагнитных клапанов в каждой точке, записывает рабочие данные и формирует звуковую и световую сигнализацию при превышении предельных значений. При подъёмном усилии 1500 кН ход подъёма составляет 200 мм, рабочее давление — 48 МПа, эффективная площадь цилиндра — 3,14×10⁻² м², а габариты — 1050×735×390 мм. Узел перемещения развивает усилие 300 кН при ходе 400 мм и давлении 47 МПа; узел коррекции — 300 кН при ходе 100 мм и таком же давлении. Эффективная площадь цилиндра каждого из этих двух узлов составляет 0,64×10⁻² м².
