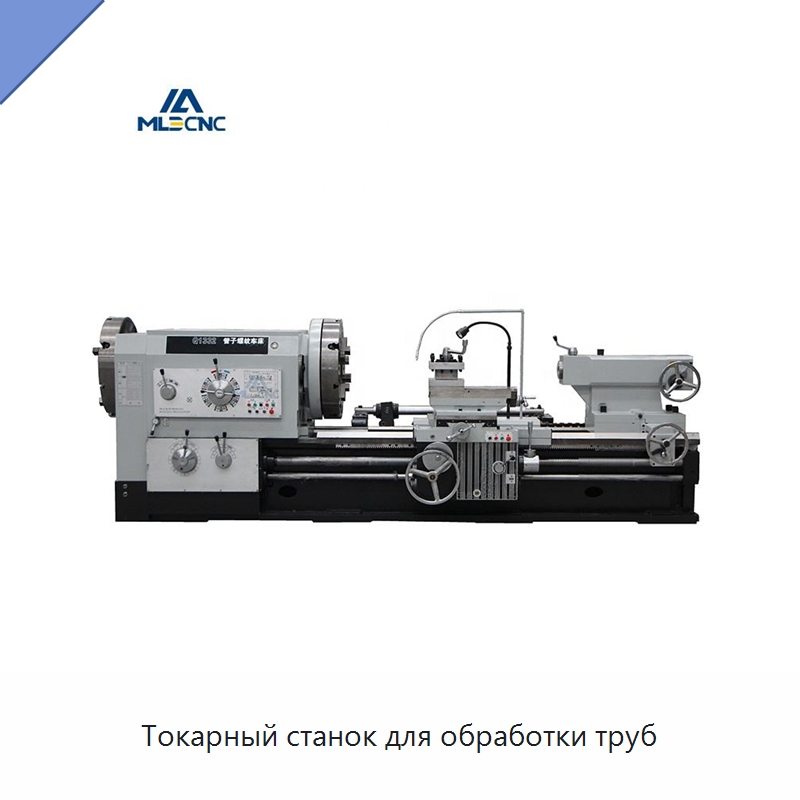

Токарный станок для обработки труб

Станок оснащён шпинделем с проходным отверстием диаметром 320 мм и двойным патроном для зажима заготовок большого диаметра. Цельная станина изготовлена из высокопрочного железа, что обеспечивает жёсткость и точность обработки; направляющие имеют ультразвуковую закалку для повышения износостойкости. Коническая направляющая линейка предназначена для обработки конической резьбы. Частота вращения шпинделя регулируется в диапазоне 7,5–355 об/мин с 12 ступенями. Диаметр обрабатываемой заготовки составляет 70–310 мм, а максимальный диаметр над станиной — 1000 мм. Суппорт рассчитан на 4 инструментальные позиции и 32 продольные и поперечные подачи; ход по осям X и Z равен 520 и 1350 мм, скорость быстрого перемещения — 1870 и 3740 мм/мин соответственно. При работе с конической линейкой длина точения составляет до 420 мм. Максимальная нагрузка равна 6000 кг. Пиноль задней бабки имеет диаметр 160 мм и ход 300 мм. Мощность двигателя главного шпинделя составляет 22 кВт, двигателя быстрого перемещения — 1,5 кВт, двигателя насоса охлаждающей жидкости — 0,125 кВт. Габариты станка равны 4900 × 2100 × 1650 мм, масса — 11000 кг. В стандартную комплектацию входят инструментальный суппорт, задняя бабка, 4-кулачковый самоцентрирующий патрон, коническая направляющая линейка, осветительная лампа, насос охлаждающей жидкости, подвижный люнет и подкладные плиты.

Наименование производителя

1H983-02 Pipe Cutting Lathe Machine
