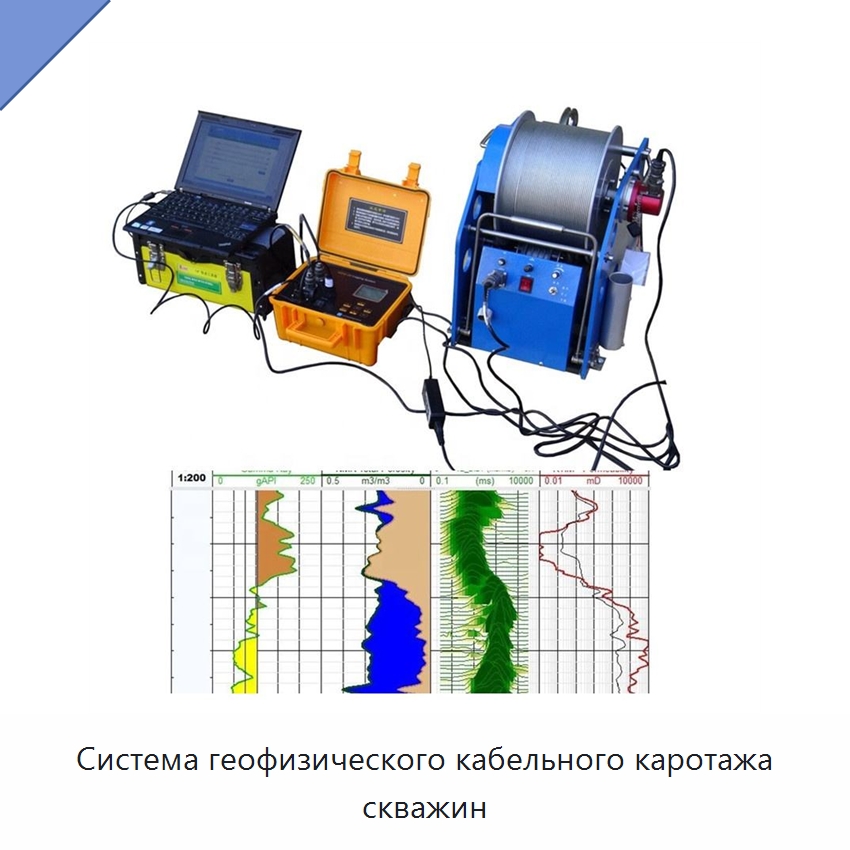

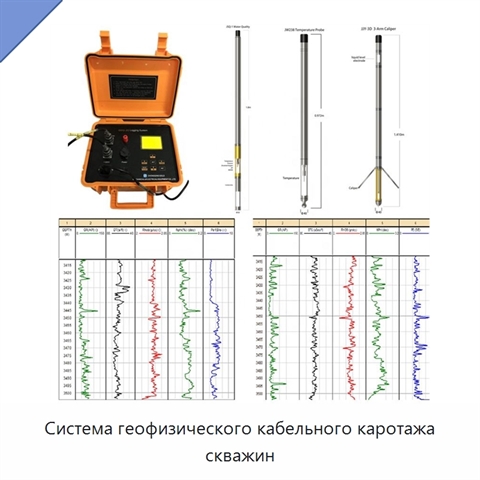

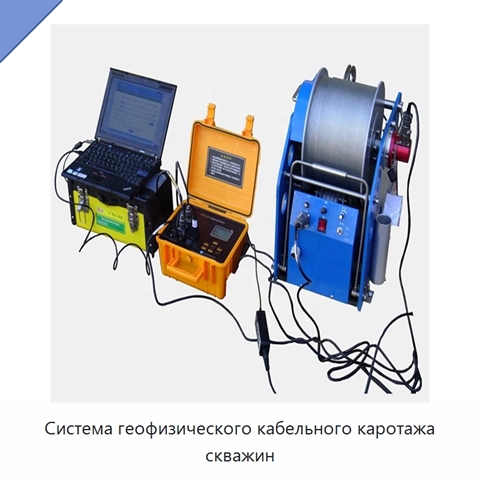

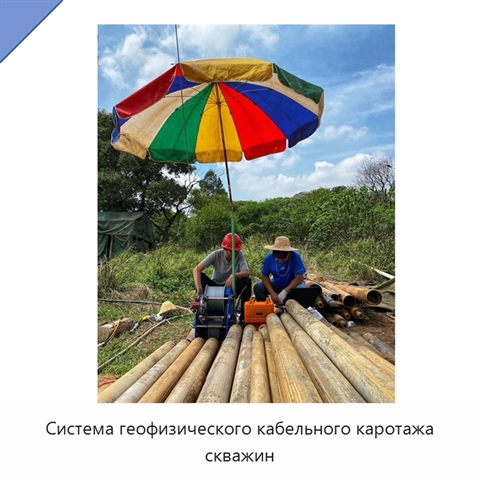

Система геофизического кабельного каротажа скважин

Система геофизического кабельного каротажа скважин подключается к внешнему ноутбуку или настольному компьютеру, принимает цифровые и аналоговые сигналы и поддерживает восходящий и нисходящий каротаж. Восемь отводов питания обеспечивают подачу рабочего тока, а автоматическая выборка выполняется по произвольно задаваемому интервалу глубины. Предусмотрены имитация каротажа в помещении и наблюдение за повторяемостью приборов и зондов. В конструкции используется мембранная панель. Измерительный тракт оснащен 12-разрядным аналого-цифровым преобразованием и программным управлением коэффициентом усиления K=0,5~128. Частота счетного канала составляет не более 500 кГц, скорость передачи цифрового сигнала — 9600 бит/с, цикл питания — 400 мс. Рабочий ток находится в диапазоне 2~500 мА, входной сигнал — не более ±10 В. Непрерывное время работы не превышает 24 ч, потребляемая мощность составляет менее 200 Вт. Габариты оборудования — 420×260×210 мм, масса — менее 7 кг, рабочая температура — от −10 до +50 °C. Скорость каротажа регулируется в диапазоне 0~30 м/мин в зависимости от интервала выборки. Программное обеспечение позволяет задавать интервал выборки от 1 до 1000 см и выполнять однократный сбор данных на глубине до 3000 м при интервале 0,1 м. Предусмотрены автоматическое согласование глубин нескольких параметров, наложение до 10 параметров, перемещение кривых, удаление аномалий, сглаживание, обращение порядка, сегментация и расчеты. Доступны интерпретация входных профилей с автоматическим формированием названия пласта, его толщины и глубины подошвы, усиление и сжатие кривых, а также пять соотношений глубины кривой: 1:50, 1:100, 1:200, 1:500 и 1:1000. Максимальные размеры выводимого графика составляют 415 мм по ширине и 2310 мм по длине. Набор зондов охватывает измерение сопротивления, естественного гамма-излучения, самопроизвольной поляризации, температуры, магнитной восприимчивости, расхода, наклона, диаметра, плотности, пористости и акустических параметров.
