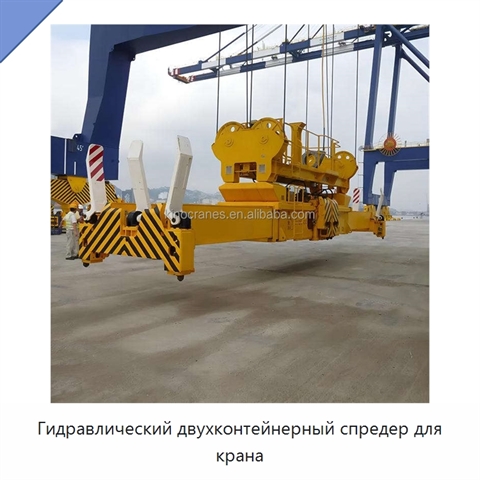

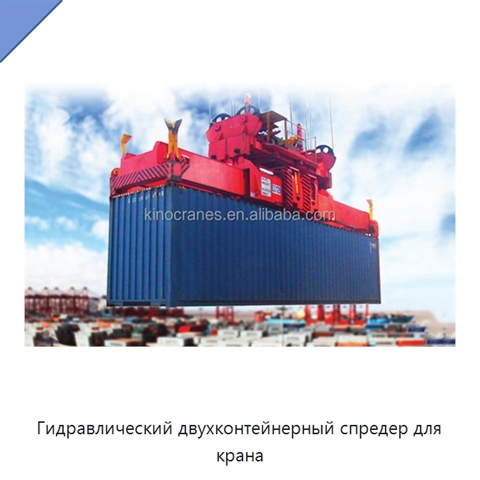

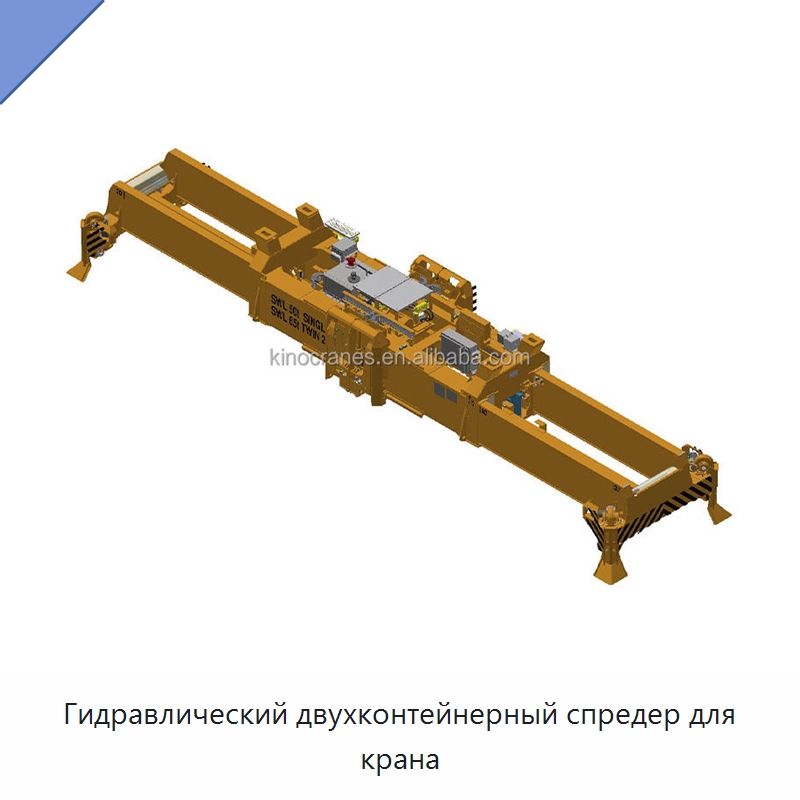

Гидравлический двухконтейнерный спредер для крана

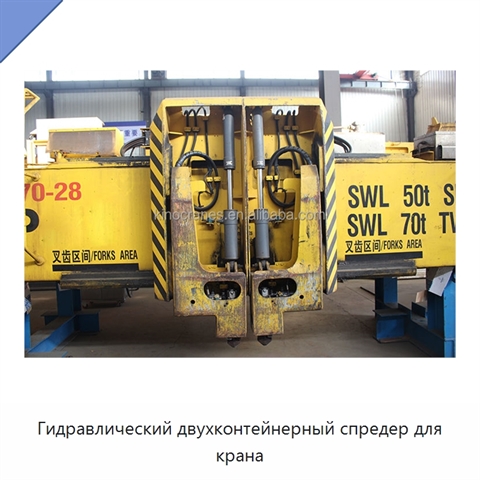

Гидравлический двухконтейнерный спредер рассчитан на работу с ISO-контейнерами длиной 6,096, 12,192 и 13,716 м, включая одновременное перемещение двух контейнеров меньшего типоразмера. Напряжение управления составляет 24 В постоянного тока, общая мощность — 8 кВт. Безопасная рабочая нагрузка в концентрическом или одиночном режиме составляет 50 т, а в эксцентричном режиме — 65 т. Нагрузка на подъёмные проушины в четырёх углах — 15 т × 4. Степень защиты оборудования — IP55, диапазон температуры окружающей среды — от −20 до +45 °C, масса спредера — 13,4 т. Рабочее давление гидросистемы имеет значения 100 и 170 бар. Плавающие твистлоки стандарта ISO приводятся гидроцилиндром. Время расширения между минимальным и максимальным ISO-размерами составляет около 35 с, поворот твистлоков на 90° занимает менее 1 с. Телескопический механизм приводится гидромотором, соединённым с бесконечной цепью. Угловые откидные упоры приводятся гидромотором или поворотным цилиндром по согласованию и поворачиваются на 180° за 5–7 с. Сдвоенный подъёмный блок поднимается или опускается примерно за 10 с. Центральный корпус твистлока поднимается и опускается при вертикальном перемещении гидроцилиндров. Раздвижение и втягивание сдвоенного блока в диапазоне 0–1,6 м занимает около 25 с и выполняется за счёт горизонтального перемещения гидроцилиндров. Силовое напряжение составляет 380 В переменного тока при частоте 50 Гц; трёхфазное исполнение предусмотрено по согласованию.
