Артикул: 496-934
Модель: ХАБ-77(9Ж)
Секция: Дополнительная

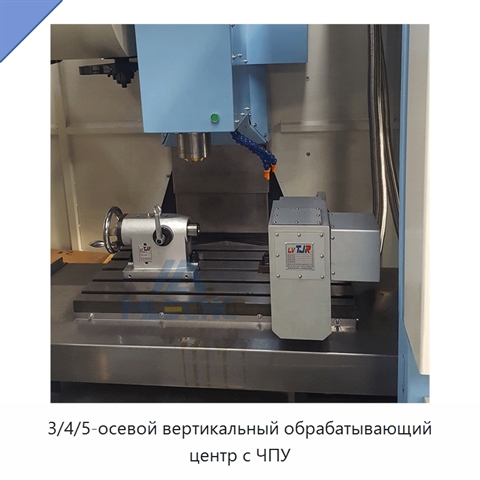

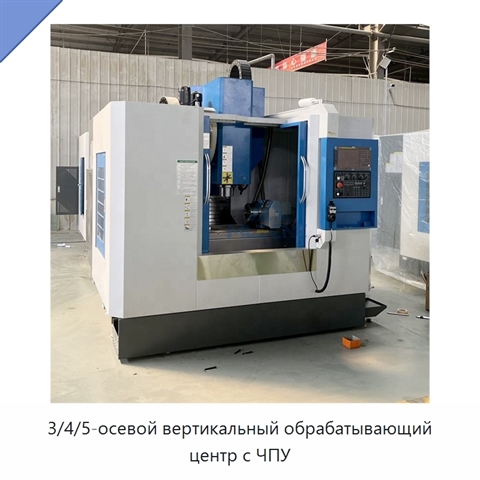

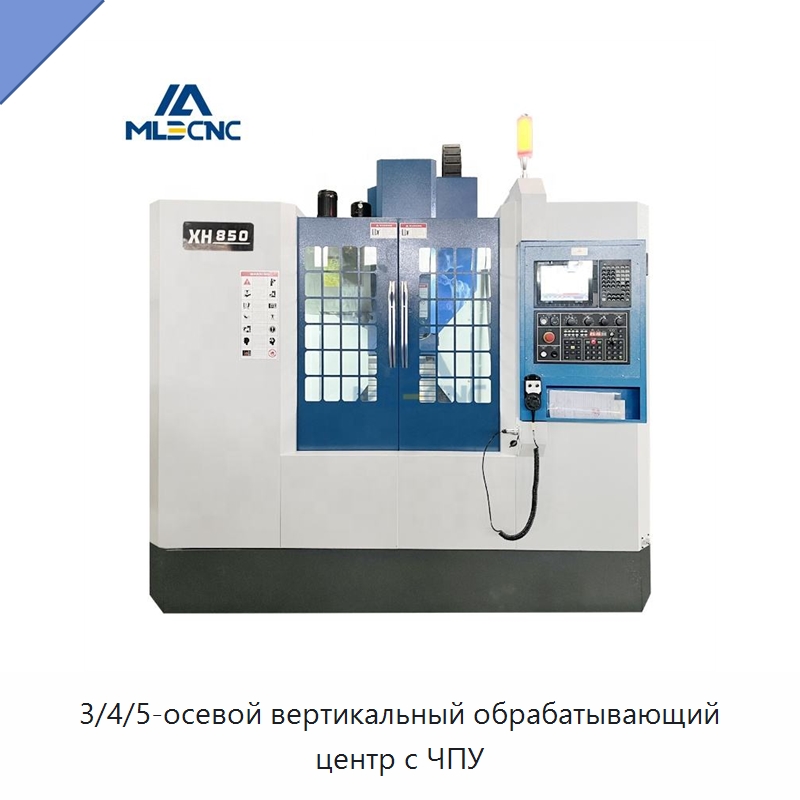

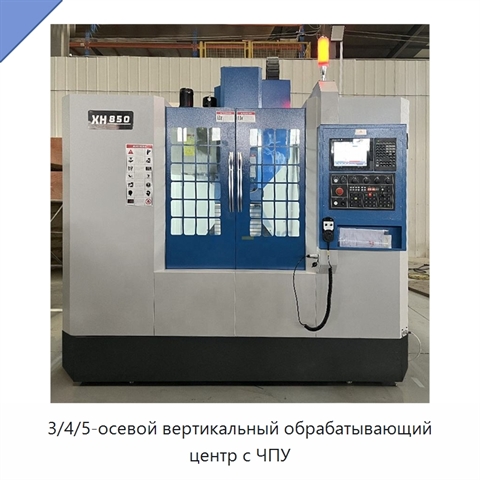

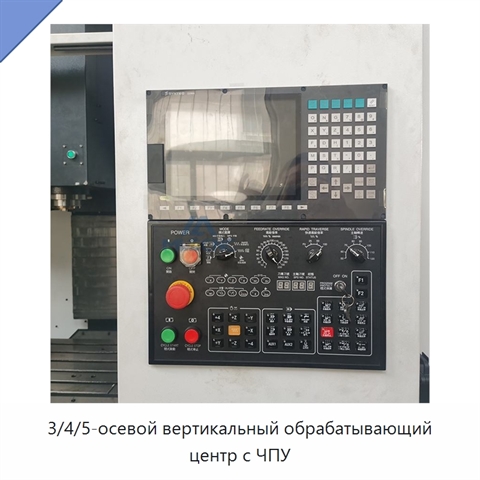

3/4/5-осевой вертикальный обрабатывающий центр с ЧПУ
Вертикальный обрабатывающий центр с ЧПУ оснащён рабочим столом размером 1200 × 600 мм. Перемещение по осям X, Y и Z составляет 1000/600/600 мм или 1100/610/610 мм. Расстояние от шпинделя до рабочего стола находится в диапазоне 120–760 мм, расстояние до колонны — 650 мм. Стол имеет пять Т-образных пазов шириной 18 мм с шагом 100 мм. Максимальная частота вращения шпинделя составляет 8000 об/мин, мощность главного двигателя — 11 кВт. Быстрая подача по осям X, Y и Z составляет 36/36/36 м/мин, скорость рабочей подачи — 10/10/10 м/мин, а крутящий момент двигателей подачи — 22/22/22 Н·м. Точность позиционирования равна ±0.005/300 мм, повторяемость — ±0.003/300 мм. Конструкция изготовлена из высокожёсткого чугуна и оснащена роликовыми линейными направляющими и автоматической системой смазки. Стандартная комплектация включает пластиковое ограждение от брызг, тягу, маслосборную плиту, инструмент и инструментальный ящик, переходную втулку, рабочую лампу, систему охлаждения и фрезерный патрон. Дополнительно доступны силовая подача, трёхкоординатная цифровая индикация, станочные тиски, комплекты зажимов, регулируемая фрезерная головка, пневматическая тяга, делительная головка и поворотный стол. Габариты станка составляют 3300 × 2400 × 2450 мм или 3400 × 2400 × 2450 мм, масса — 6.3 или 6.5 т.
Задать вопрос Искать на Baidu
Какую задачу решает вертикальный обрабатывающий центр с ЧПУ
Вертикальный обрабатывающий центр с ЧПУ предназначен для механической обработки и изготовления пресс-форм, включая фрезерование, сверление, нарезание резьбы и растачивание.
Характеристики ХАБ-77(9Ж)
Модель (по базе 91Т)ХАБ-77(9Ж)
Точность позиционирования±0.005
Повторяемость (x/y/z) (мм)±0.003
Перемещение стола по оси X (мм)1000, 1100, 600, 1200, 1500
Перемещение стола по оси Y (мм)600, 610, 450, 360, 700, 800
Перемещение стола по оси Z (мм)600, 610, 460, 510, 700
Типвертикальный
Вертикальный обрабатывающий центр с ЧПУ - гибкость поставки.
Мы отдаём себе отчёт, что у каждого проекта есть свои нюансы. В связи с этим мы можем обсудить адаптацию технических характеристик, типоразмеров и комплектации ХАБ-77(9Ж) под ваши задачи (на площадке производителя-оригинала либо на нашем заводе в России).
Мы отдаём себе отчёт, что у каждого проекта есть свои нюансы. В связи с этим мы можем обсудить адаптацию технических характеристик, типоразмеров и комплектации ХАБ-77(9Ж) под ваши задачи (на площадке производителя-оригинала либо на нашем заводе в России).
Информация проверена на актуальность: 25.09.26
Сведения о производителе и характеристиках актуальны.
