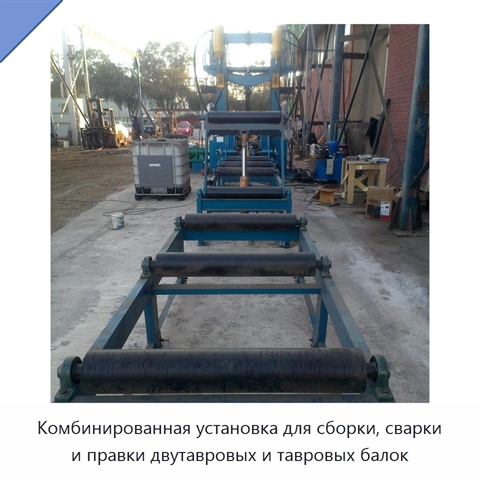

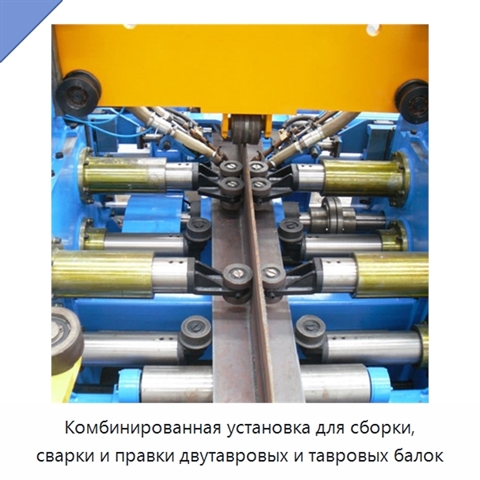

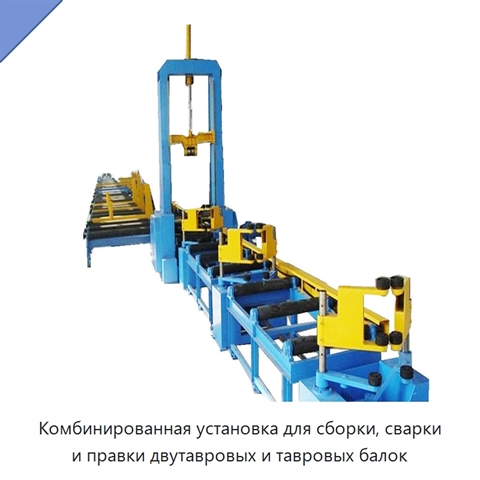

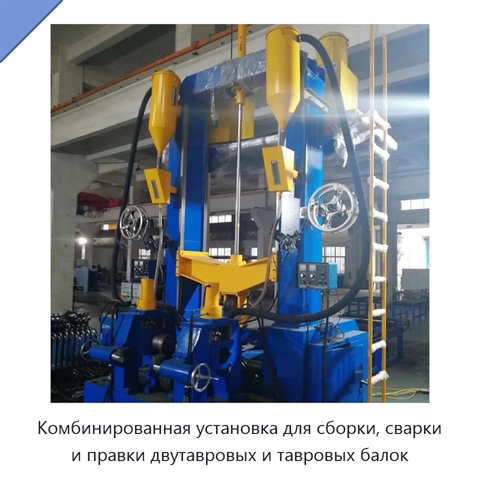

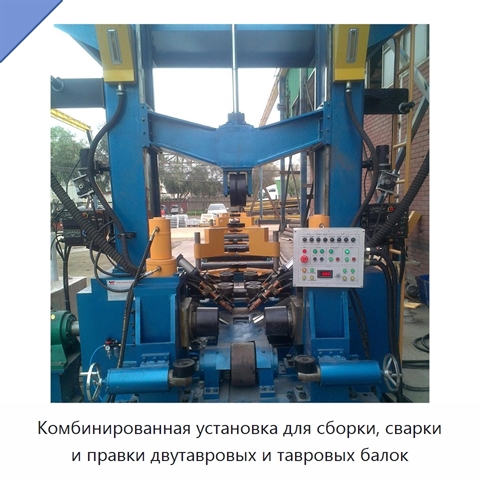

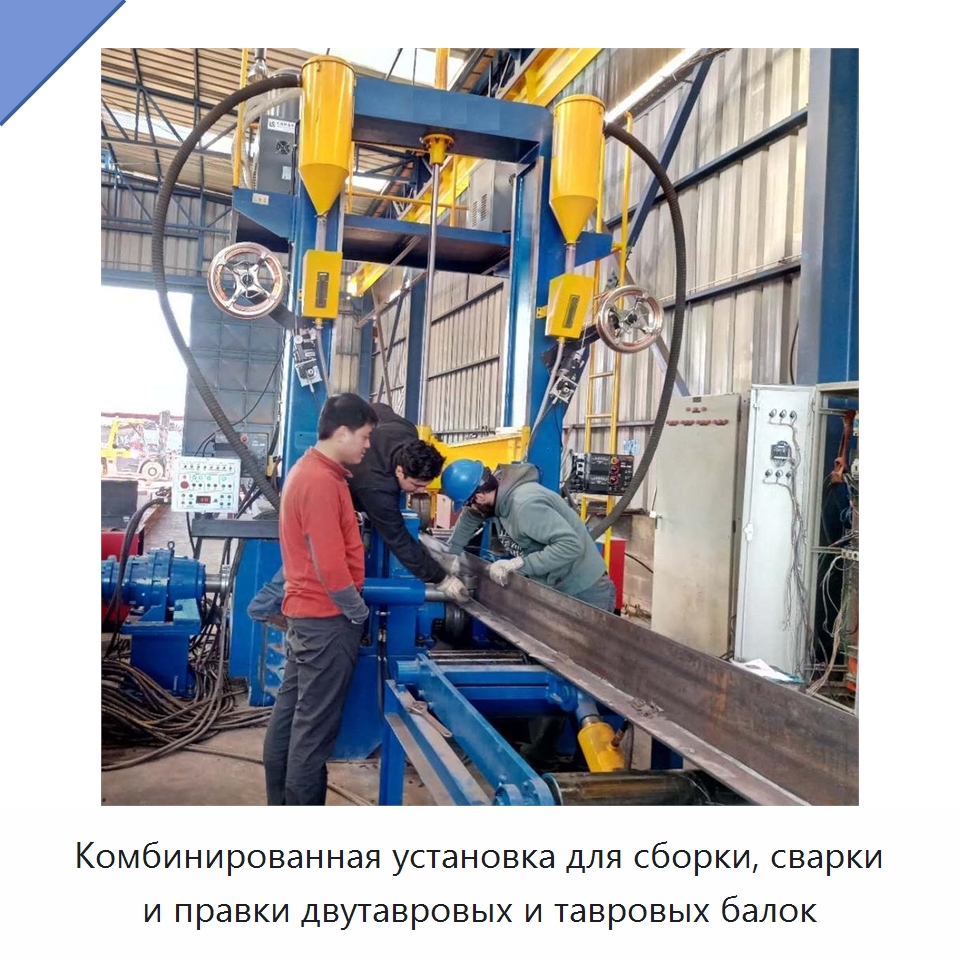

Автоматическая линия сборки, сварки и правки тавровых и двутавровых балок

Автоматическая линия объединяет на одной машине операции сборки, сварки и правки тавровых и двутавровых балок. Оборудование предназначено для изготовления сварных балок с параллельными или сходящимися полками. Сварка выполняется при вертикальном положении стенки; прихватка требуется только в верхней части для формирования необходимого угла между стенкой и полкой. При изготовлении двутавра после приварки первой полки балку переворачивают и повторно подают в установку. Возможна работа с симметричными и несимметричными балками. При подаче заготовки две сварочные головки одновременно сваривают обе её стороны. Основной сборочный узел имеет усиленную конструкцию и автоматически центрирует и позиционирует стенку и полку. Механизм крепления сварочной горелки позволяет регулировать высоту, горизонтальное положение и угол в двух направлениях. Вспомогательный правильный узел оснащён двумя роликами, которые автоматически выправляют заготовку под действием гидроцилиндра, не перекрывая обзор сварного шва. Сборочный и вспомогательный правильный узлы могут отсоединяться и работать раздельно; после переоснащения вспомогательный узел используется как отдельная малая правильная машина. Гидравлическое устройство на выходе компенсирует деформацию полки, возникающую в процессе сварки, и регулируется для разных размеров полок и деформируемой толщины до 40 мм при максимальной ширине. Линия может оснащаться управлением на основе ПЛК. Высота стенки составляет 200–1500 мм, толщина стенки — 6–14 мм, ширина полки — 200–800 мм, толщина полки — 6–20 мм. Скорость правки составляет 0,35–3 мм/мин, мощность основной машины — 17,5 кВт.
