Система геофизического каротажа скважин

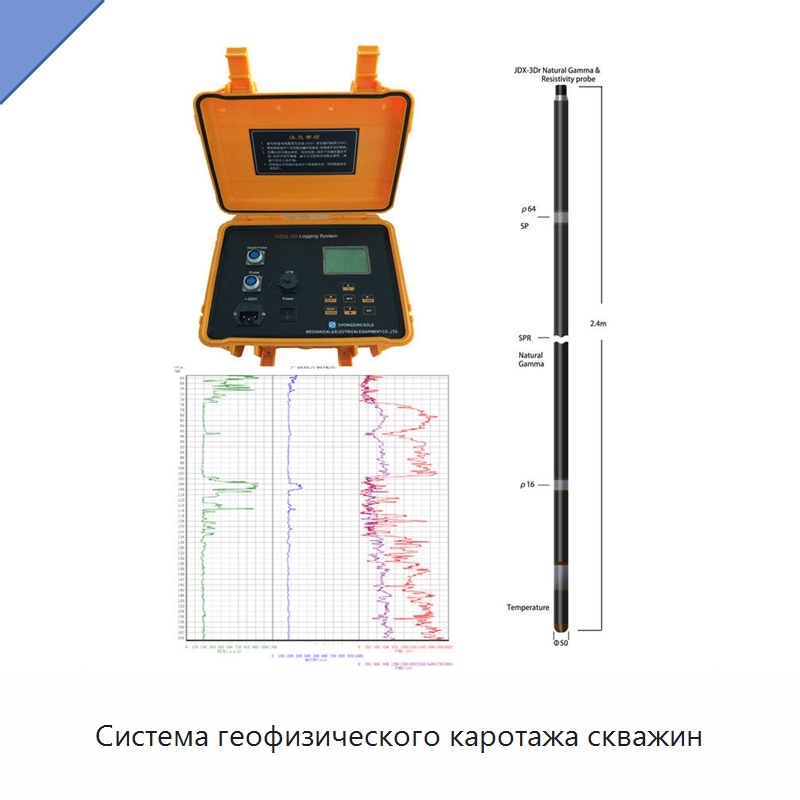

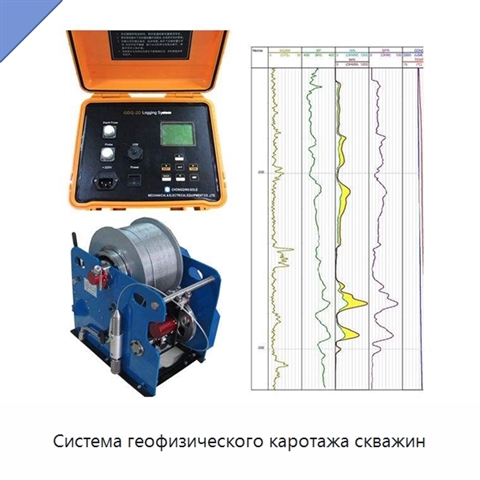

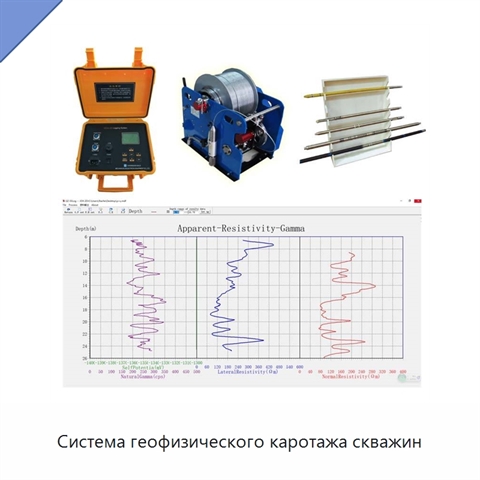

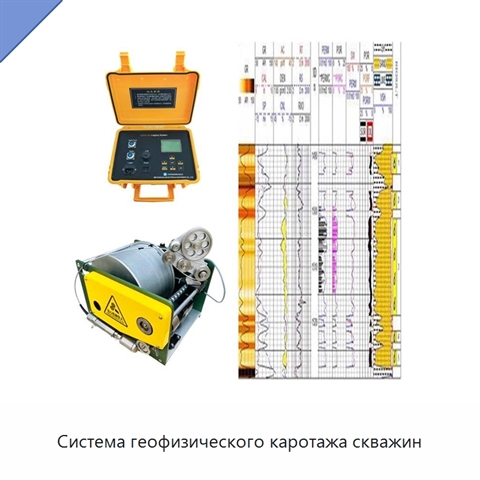

Встроенная цифровая система управления каротажем GDQ-2D выполняет более 20 видов измерений. Доступны короткое нормальное и длинное нормальное удельное сопротивление, естественное гамма-излучение, температура, спонтанная поляризация, кавернометрия, акустические измерения, плотность и нейтронная пористость. Скважинные зонды имеют диаметр 40 или 50 мм, длину 0–1500 мм и изготовлены из нержавеющей стали. Они выдерживают давление воды 20–40 МПа, максимальная температура составляет 70–90 °C. Блок сбора данных рассчитан на питание 220 В при частоте 50 Гц, температурный диапазон эксплуатации составляет от −10 до +50 °C, относительная влажность — не более 90 %. Счетчик глубины работает в диапазоне 0–9999,99 м с разрешением 0,28 мм; скорость измерения составляет 0–9999 м/ч, оптический сигнал имеет 3600 импульсов на метр. Сигнал от скважинного оборудования передается с биполярным кодированием. Масштабы построения графика включают 1:10, 1:50, 1:100, 1:200 и 1:500; точность построения составляет 8 точек на миллиметр для кривой и 64 пикселя на квадратный миллиметр для изображения.
