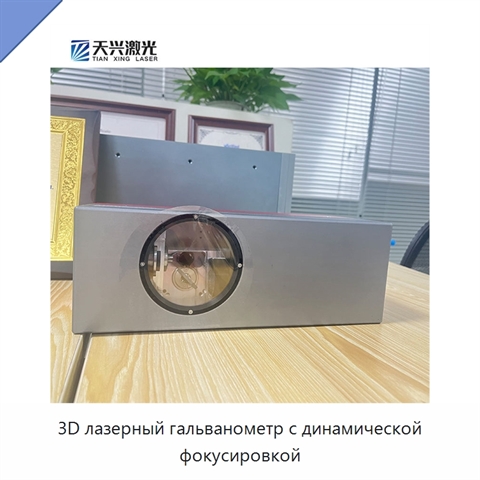

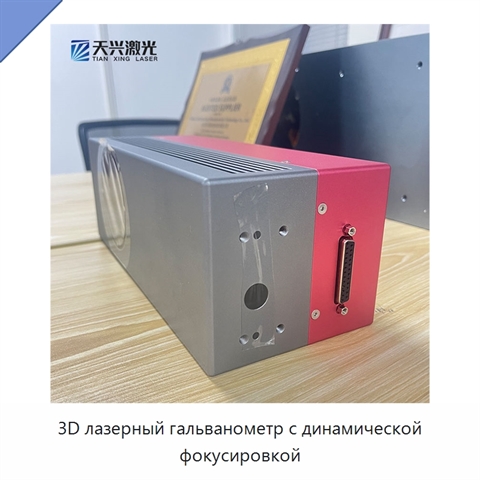

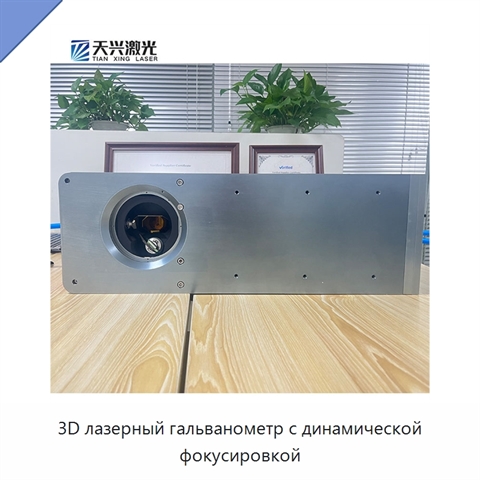

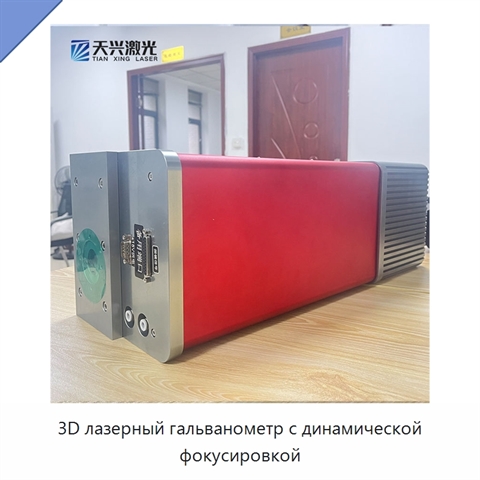

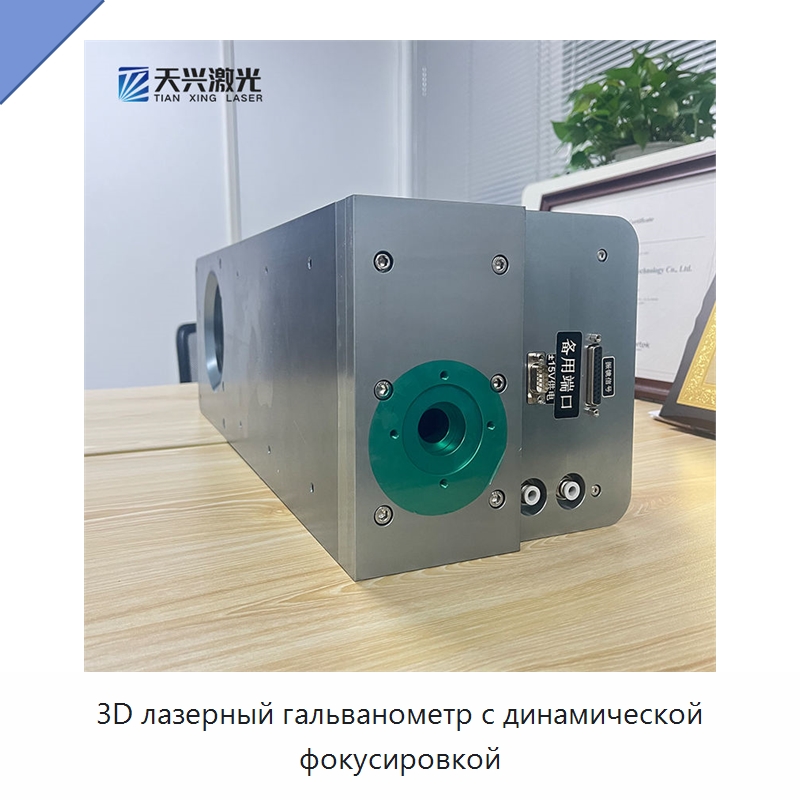

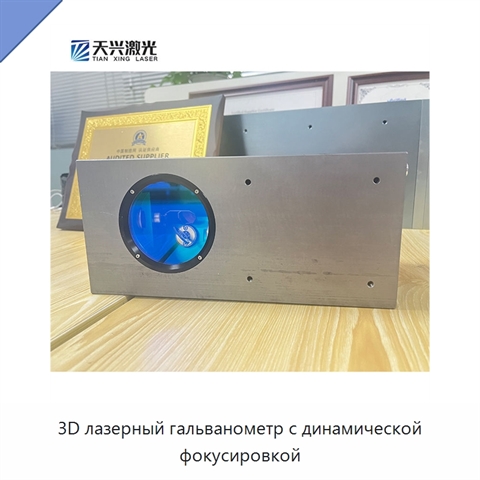

3D лазерный гальванометр с динамической фокусировкой

Система имеет встроенные функции сбора и обработки данных, электронного управления, механического сопровождения и оптической компенсации. По оси Z используется линейный привод. Цельная конструкция отличается компактным исполнением и герметичностью, что обеспечивает стабильную работу при длительной эксплуатации. Регулируемый формат рабочей зоны составляет 110×110–600×600 мм. Требуемый размер падающего светового пятна — 6,5 мм, размер пятна линз осей X и Y — 12 мм. Скорость маркировки достигает 5000 мм/с, скорость позиционирования — 9000 мм/с, скорость записи — 500 циклов/с. Время переходной характеристики при 1% полного хода составляет 288 мкс, при 10% полного хода — 895 мкс; ошибка слежения не превышает 164 мкс. Точность и линейность ошибки составляют 99,90%, повторяемость позиционирования — менее 8 мкрад, ошибка усиления — менее 5 мрад, нулевое смещение — менее 5 мрад. Долговременный дрейф при 8 часах непрерывной работы составляет менее 0,5 мрад. Пропорциональный дрейф не превышает 40 миллионных долей на градус Цельсия, нулевой дрейф — 15 мкрад на градус Цельсия. Входное напряжение питания — ±15 В постоянного тока, номинальный ток — 3 А. Угол механического сканирования составляет ±12,5°. Рабочая температура — от 0 до 45 °C, температура хранения — от −10 до 60 °C. Габариты гальванометра равны 262×110×116 мм, масса — около 4,0 кг.
