Артикул: 120-934
Модель: ПЕФ-45(7Я)
Секция: Дополнительная

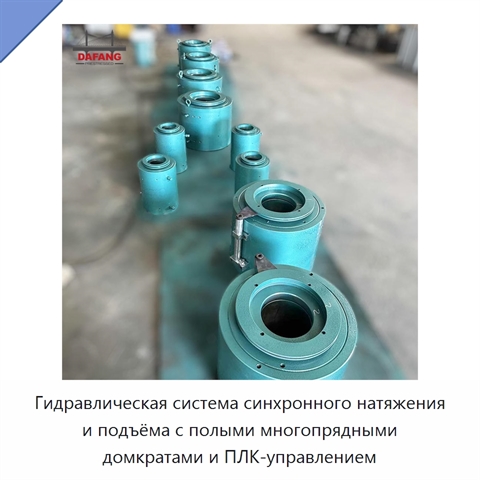

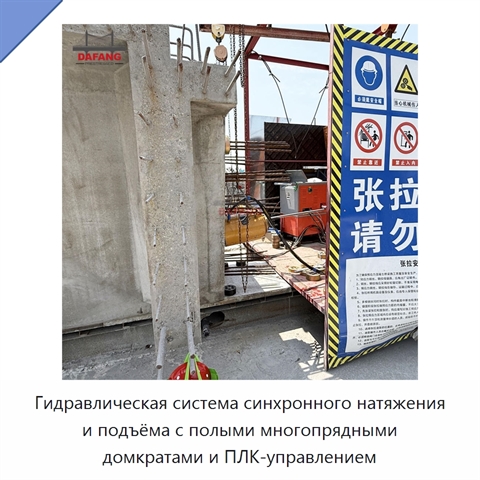

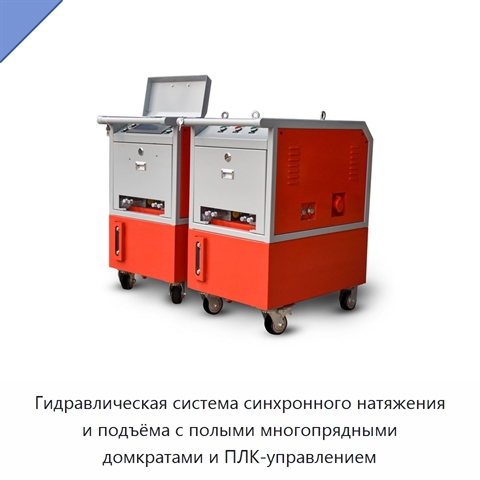

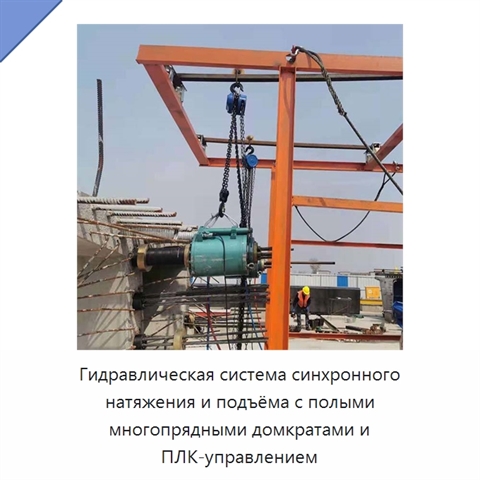

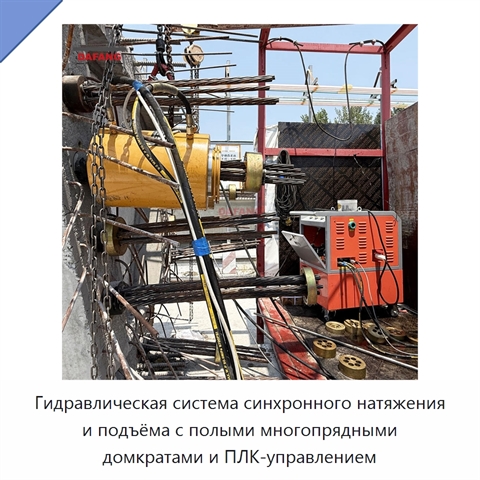

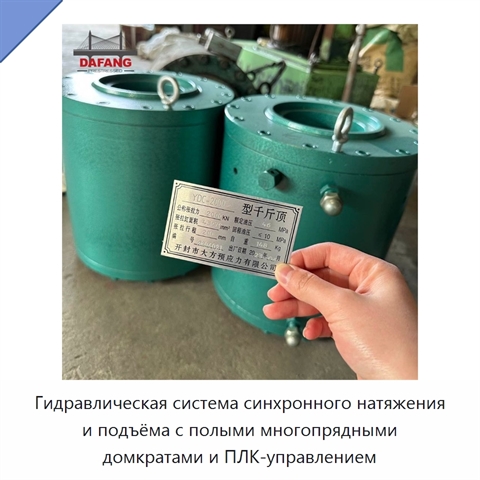

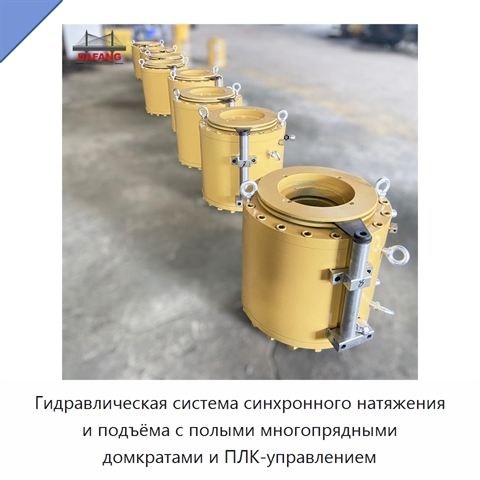

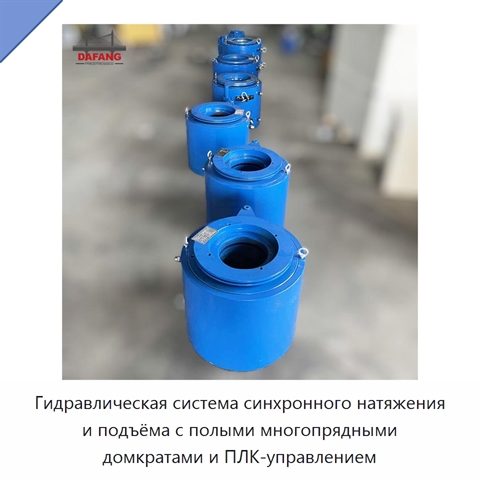

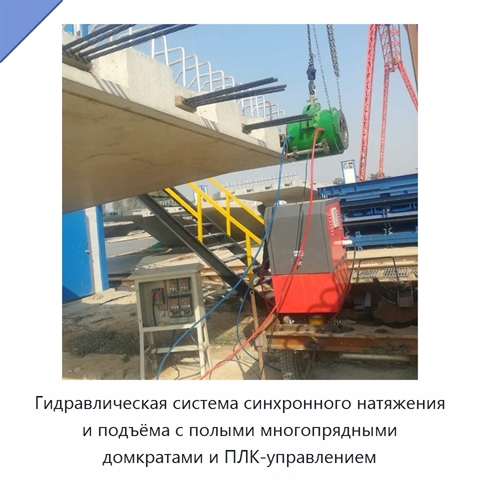

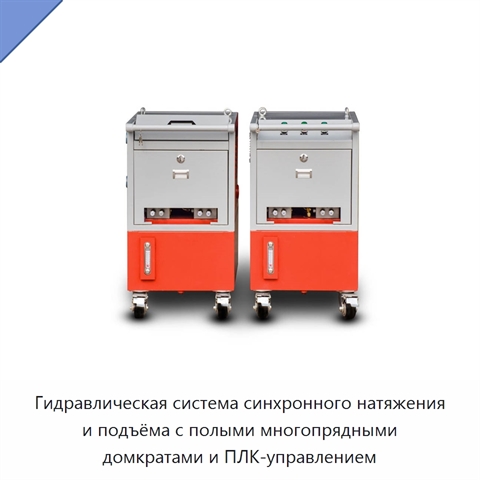

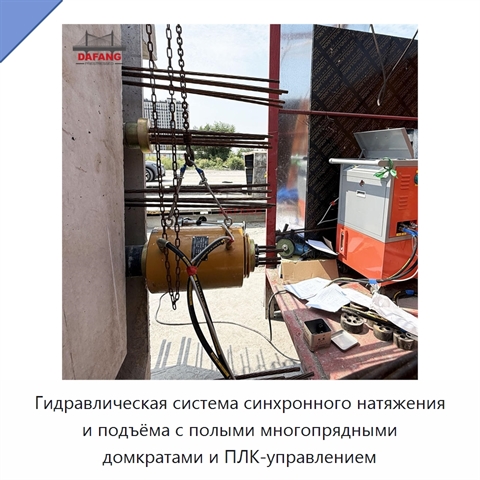

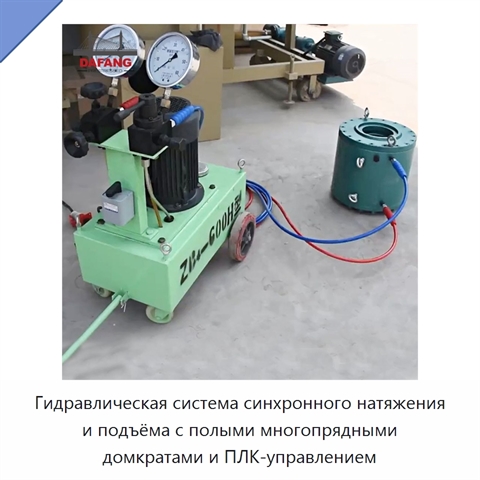

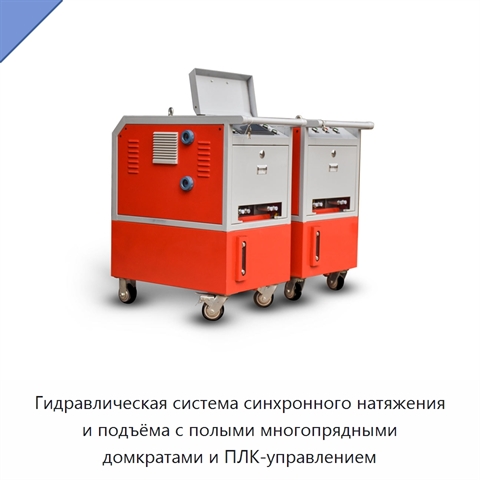

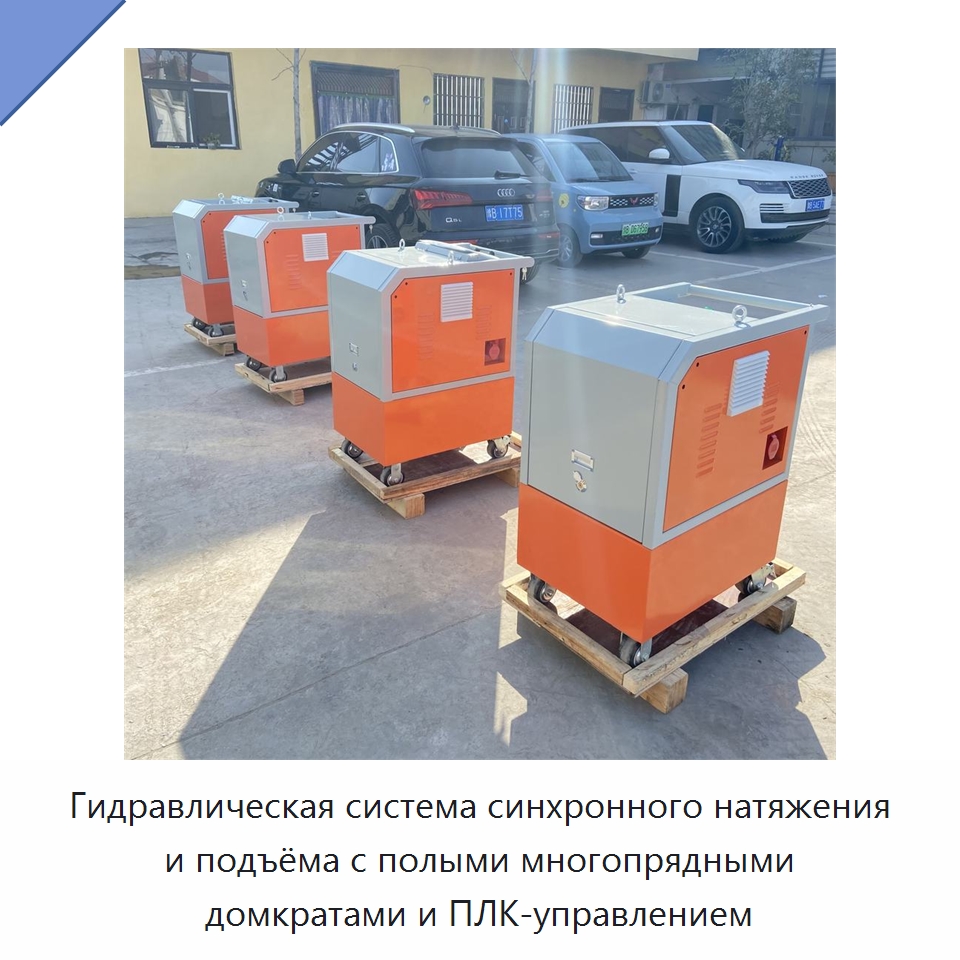

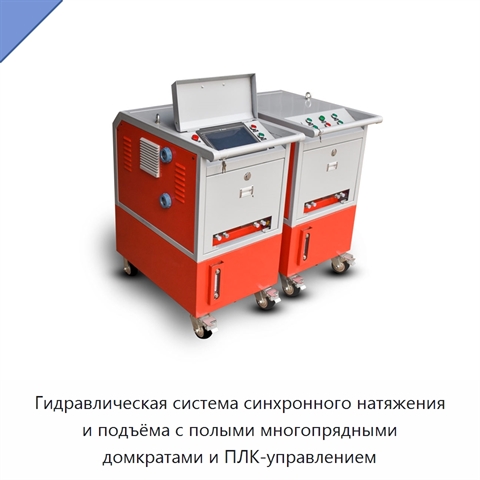

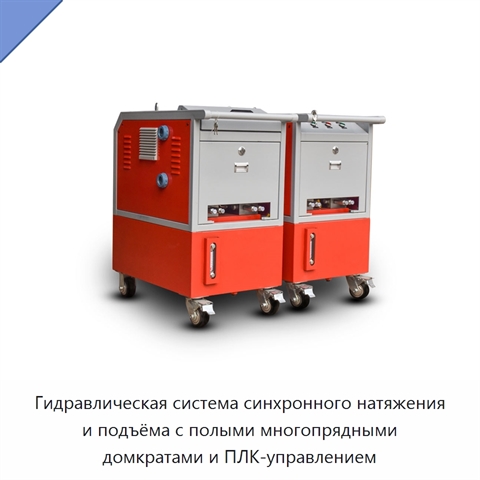

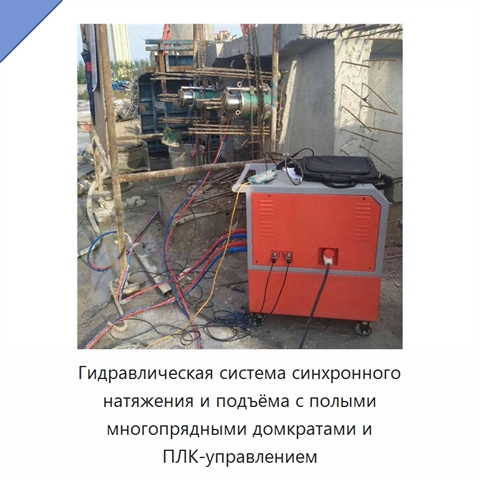

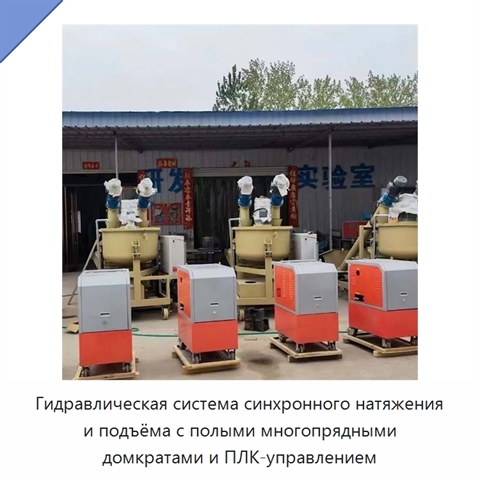

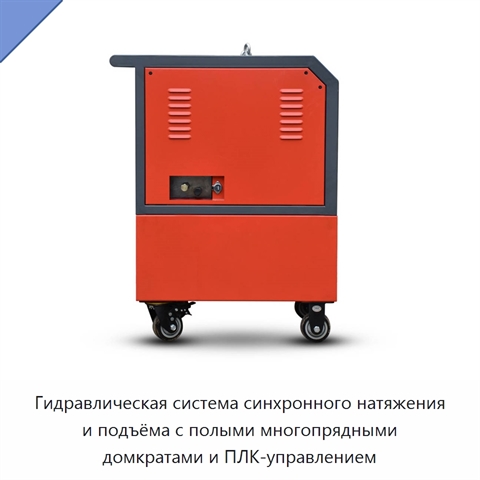

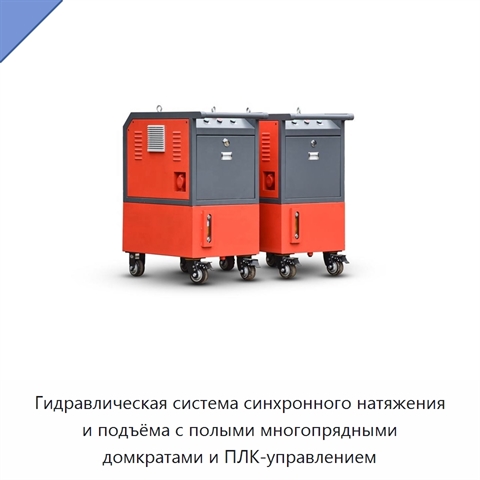

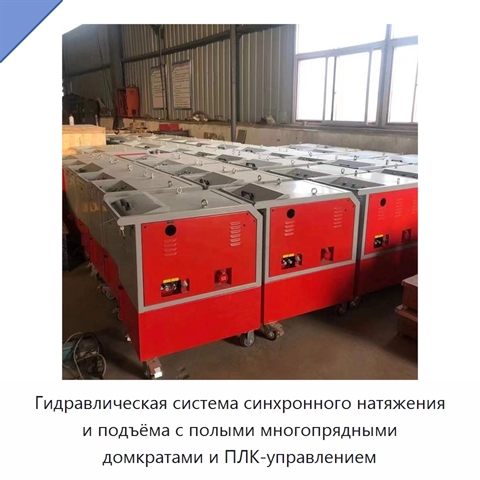

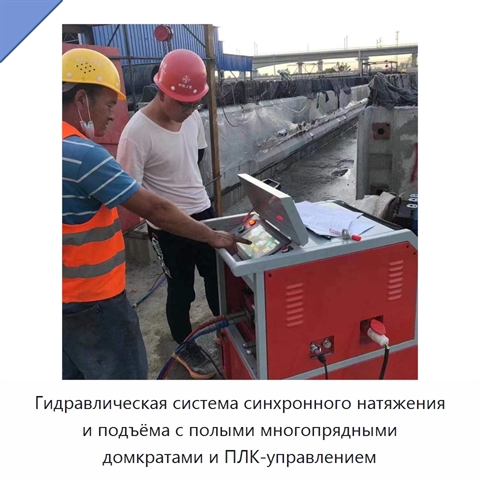

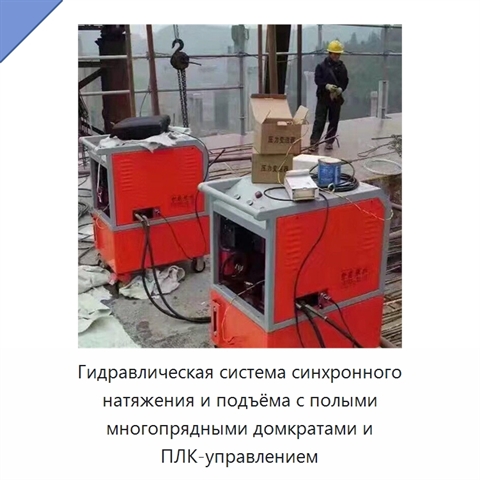

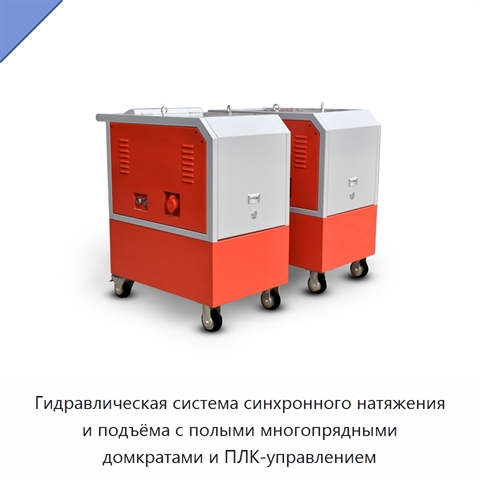

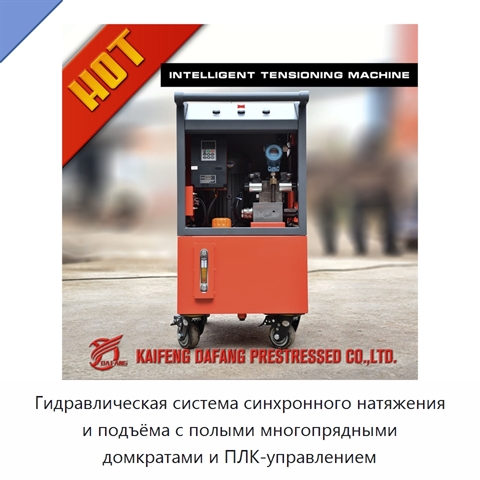

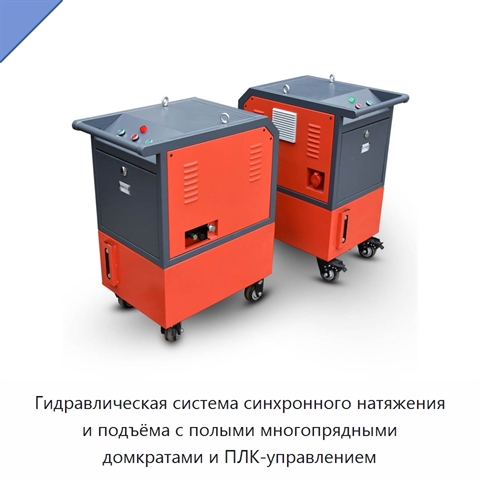

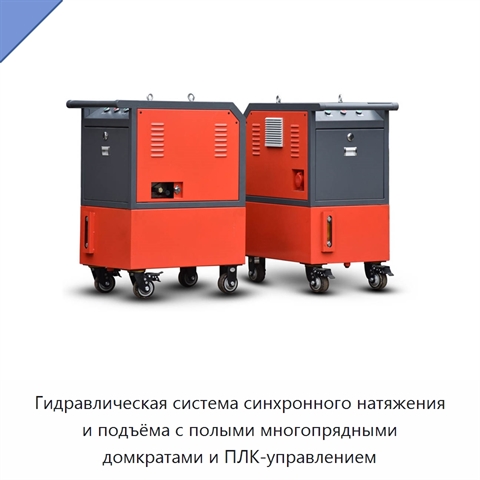

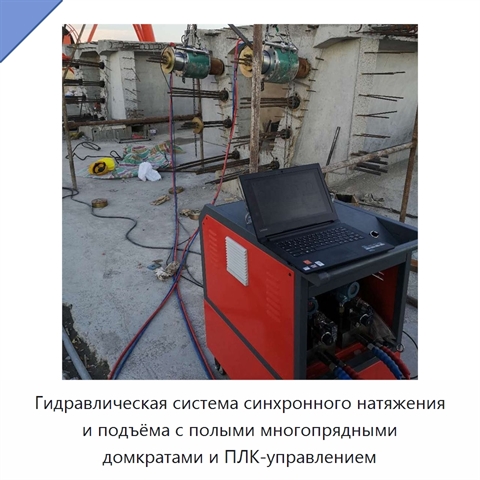

Гидравлическая система синхронного натяжения и подъёма с полыми многопрядными домкратами и ПЛК-управлением

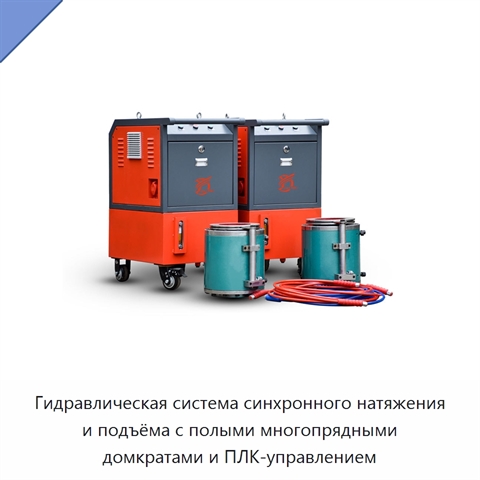

Гидравлическая система синхронного натяжения и подъёма состоит из полых многопрядных гидродомкратов двойного действия, высоконапорного насоса, электродвигателя и ПЛК. Основной и вспомогательный блоки управляют гидродомкратами с двух концов. Встроенный беспроводной модуль передаёт рабочие сигналы и данные на расстояние до 1 км. Концевые датчики положения отслеживают перемещение, а система управления автоматически корректирует отклонения, поддерживая синхронную работу 1, 2, 4, 6 или большего количества гидродомкратов. Производительность насоса составляет 2 л/мин, ёмкость маслобака — 70 л, максимальное рабочее давление — 60 МПа. Электродвигатель имеет мощность 3 кВт, рабочее напряжение находится в диапазоне 370–400 В, диапазон температуры окружающей среды составляет от −10 до +40 °C. Габариты системы — 640 × 460 × 928 мм. Электрическая часть содержит реле, трансформаторы и преобразователи частоты. Высоконапорный маслопровод имеет усиленный защитный слой. Гидродомкраты изготовлены из углеродистой стали и рассчитаны на последующее натяжение 3–30 прядей. Номинальное усилие составляет 750–6000 кН при номинальном давлении 46–55 МПа; ход поршня — 80–205 мм, диаметр центрального отверстия — 63–205 мм, рабочее пространство — 100–300 мм. Диаметр гидродомкратов находится в диапазоне 200–530 мм, длина — 300–408 мм, масса — 60–480 кг. Перемещение измеряется с точностью 0,08 % полной шкалы, давление — с точностью 0,2 % полной шкалы. Управление осуществляется автоматически в интеллектуальном режиме через ПЛК.
Задать вопрос Искать на Baidu
Какую задачу решает гидравлическая система синхронного натяжения и подъёма

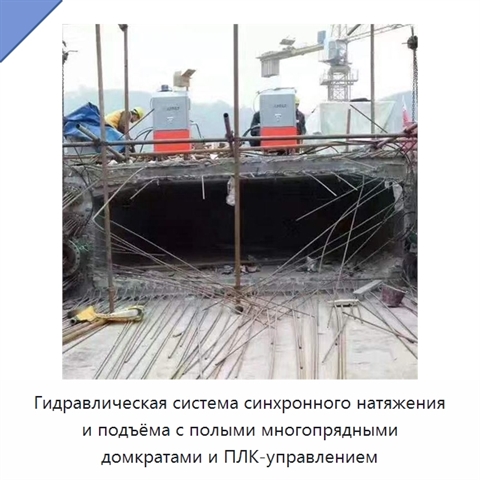

Гидравлическая система синхронного натяжения и подъёма применяется при строительстве мостов для последующего натяжения 3–30 прядей несколькими гидродомкратами.
Характеристики ПЕФ-45(7Я)
Модель (по базе 91Т)ПЕФ-45(7Я)
Область примененияbridge construction
Габариты640 × 460 × 928 мм
Дальность беспроводной передачидо 1 км
Емкость маслобака70 л
Количество одновременно управляемых гидродомкратов1, 2, 4, 6 или более
Контроль синхронностиконцевые датчики положения и автоматическая коррекция отклонений
Максимальное рабочее давление60 МПа
Маслопроводвысоконапорный, с усиленным защитным слоем
Мощность двигателя3 кВт
Назначениесинхронное натяжение и подъём гидродомкратами
Производительность насоса2 л/мин
Рабочее напряжение370–400 В
СертификацияISO 9001
Способ передачи данныхбеспроводной терминал передачи данных
Температура окружающей средыот −10 до +40 °C
Тип управленияПЛК-управление
Точность измерения давления0,2 % полной шкалы
Точность измерения перемещения0,08 % полной шкалы

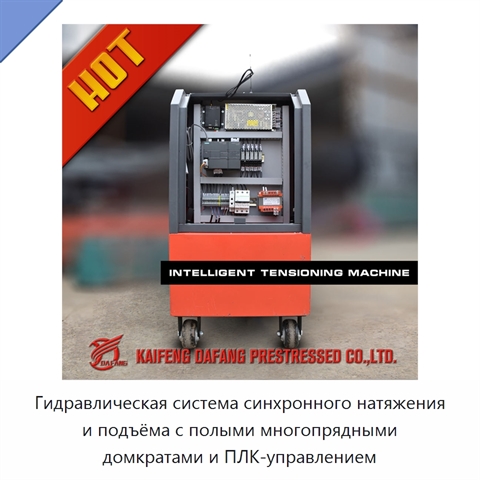

Электрические компонентыреле, трансформаторы и преобразователи частоты
Гидравлическая система синхронного натяжения и подъёма - гибкость поставки.
Мы отдаём себе отчёт, что у каждого проекта есть свои нюансы. В связи с этим мы можем обсудить адаптацию технических характеристик, типоразмеров и комплектации ПЕФ-45(7Я) под ваши задачи (на площадке производителя-оригинала либо на нашем заводе в России).
Мы отдаём себе отчёт, что у каждого проекта есть свои нюансы. В связи с этим мы можем обсудить адаптацию технических характеристик, типоразмеров и комплектации ПЕФ-45(7Я) под ваши задачи (на площадке производителя-оригинала либо на нашем заводе в России).
Данные проверены на актуальность: 26.08.26
Информация о производителе и характеристиках подтверждена.
