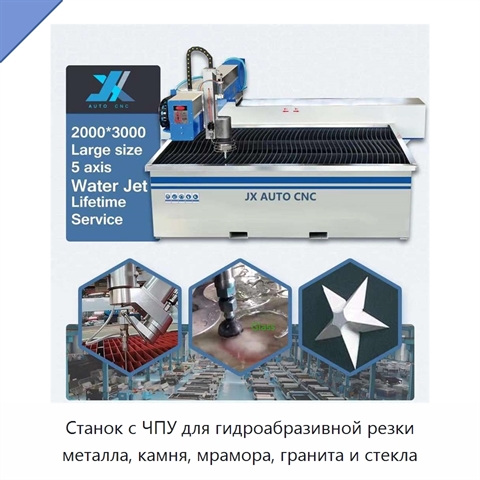

Станок с ЧПУ для гидроабразивной резки металла, камня, мрамора, гранита и стекла

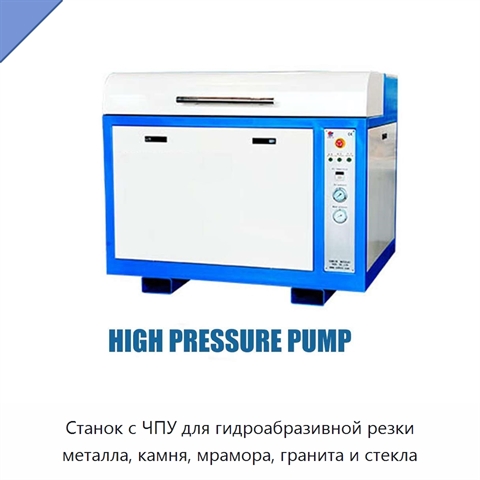

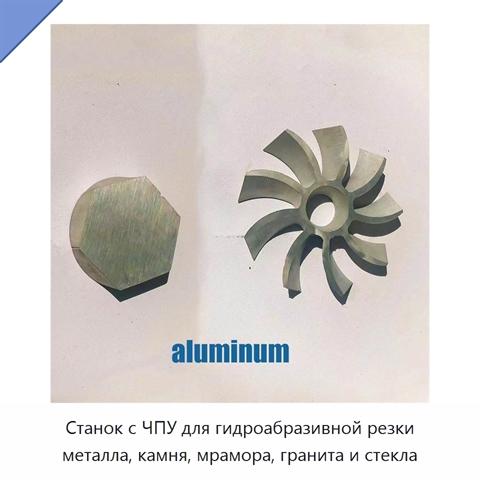

Станок с ЧПУ выполняет гидроабразивную резку металла, камня, мрамора, гранита, стекла и алюминия. В пятиосевой конфигурации к трёхосевой схеме добавлены ось A с перемещением в вертикальном направлении и ось C, вращающаяся вокруг оси Z. Такая кинематика обеспечивает наклонный рез в диапазоне от 0 до ±45° при максимальном угле поворота до ±540°. Станок может обрабатывать поперечное сечение без наклона, формировать скос под любым углом и выполнять вертикальную резку, включая резку конусов, криволинейных рабочих колёс и зубчатых колёс. Эффективная зона резки может составлять 1000 × 1000, 2000 × 1500, 3000 × 1500, 3000 × 2000 или 2000 × 6000 мм; ход оси Z — 150–180 мм. В осях X и Y применяются шариковинтовые передачи и направляющие. Точность резки составляет ±0,1 мм, точность позиционирования — ±0,2 мм, скорость холостого перемещения по осям X и Y — 0–15 м/мин. Система высокого давления развивает максимальное давление 413 МПа при рабочем диапазоне 320–360 МПа и максимальном расходе 3,8 л/мин; мощность плунжерного насоса составляет 30 кВт. Одноцилиндровый плунжерный усилитель работает с двусторонним возвратно-поступательным движением. Давление регулируется вручную, а при его превышении срабатывает автоматическое защитное отключение. Автоматическая подача абразива рассчитана на 500–800 минут непрерывной резки при количестве абразива 200–300 кг; расход регулируется абразивной чашей. Основание выполнено из стали, консоль — из бесшовной холоднокатаной марганцевой стали толщиной 10 мм, а рабочий стол — из углеродистой стали толщиной 5 мм. Отдельное расположение рабочего стола снижает влияние вибрации на точность резки. Конструкция режущей головки без регулировки обеспечивает соосность сопла и отверстия.
