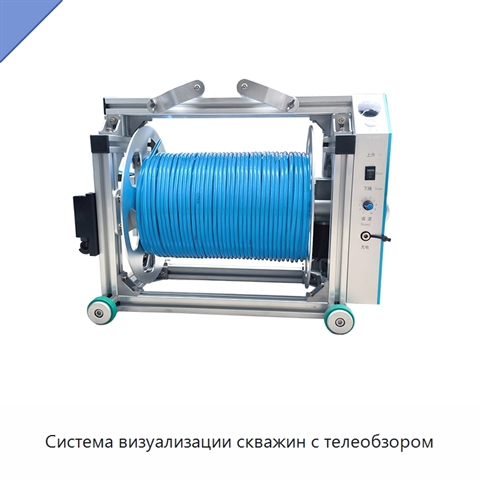

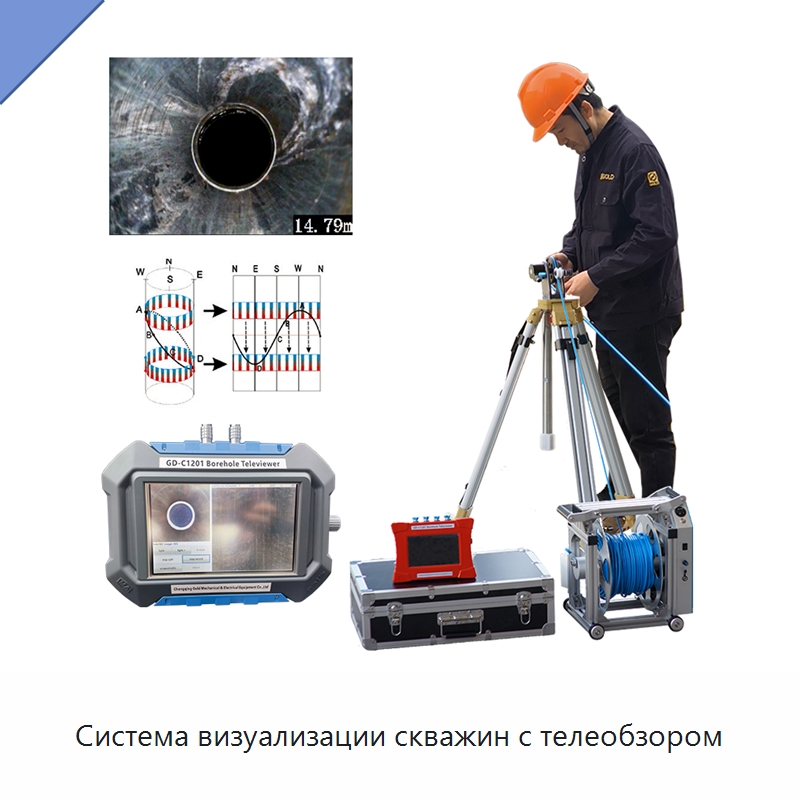

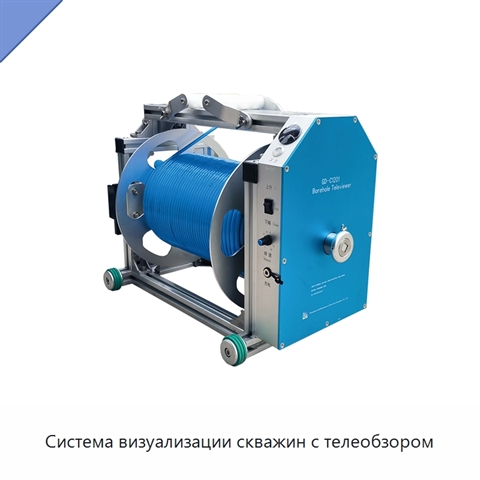

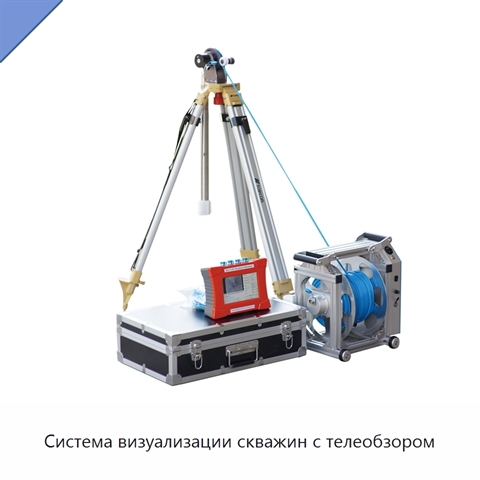

Система визуализации скважин с телеобзором

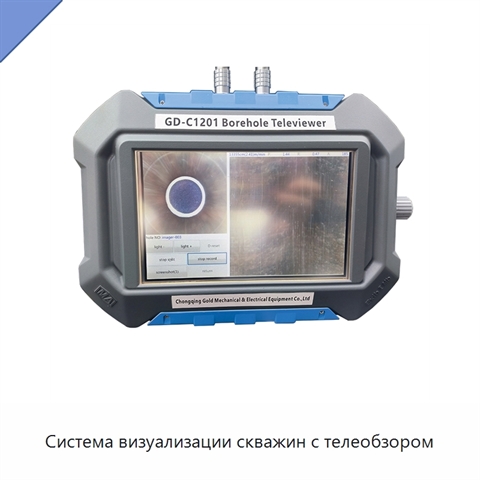

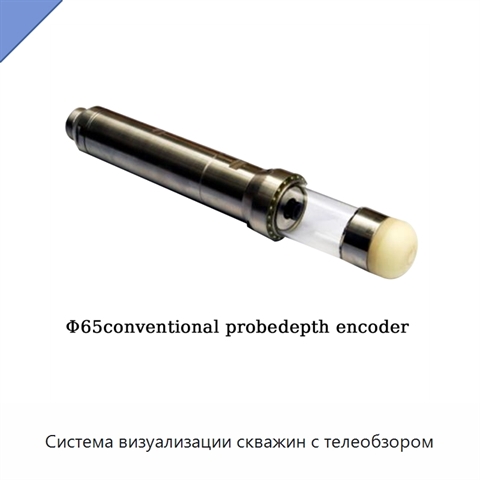

Оптический телеобзорный комплекс формирует высокодетализированное цветное изображение стенки скважины с магнитной привязкой с помощью камеры и отражающей конической линзы. Обзор охватывает 360° и ведётся непрерывно в воздушной или заполненной водой полости; кадры объединяются в порядке съёмки, обеспечивая цельный просмотр стенки. Динамическое видео и локальные фотографии высокой чёткости записываются во время обследования, а цифровые данные обрабатываются вручную средствами постобработки либо автоматически структурными алгоритмами. Корректируются магнитное склонение, отклонение ствола, его диаметр и децентрация; результаты интерпретации выводятся в виде синусоидальных наложений, графиков типа «головастик», роз-диаграмм и стереографических проекций. Основной блок оснащён сенсорным цветным жидкокристаллическим дисплеем диагональю 177,8 мм, форматом 800×600 и регулируемой подсветкой; защита корпуса соответствует IP67, размеры составляют 255×192×74 мм, масса — не более 1,8 кг. Для хранения материалов предусмотрена карта памяти объёмом 32 ГБ. Глубинный энкодер защищён по IP67, обеспечивает точность измерения 0,1 мм и весит не более 1 кг. Погружной зонд выпускается с диаметрами 24, 40, 52, 65 и 100 мм; он охватывает внутренние диаметры от 30 до 600 мм, сохраняет герметичность при погружении на 1000 м, а глубина контроля составляет не менее 1000 м. Контроллер оснащён встроенным высокопроизводительным микроконтроллером, а камера регистрирует кадры при освещённости 0,01 лк с разрешающей способностью 700 ТВ-линий и 1 300 000 пикселей; вспомогательная подсветка не менее 30 лк регулируется через программное обеспечение основного блока. В горизонтальных и наклонных стволах зонд соединяется с направляющей штангой для продвижения. Трёхмерный компас измеряет пространственный угол в диапазоне ±90° с точностью 0,5° и дискретностью 0,01°, а азимут — от 0 до 360° с точностью 0,5° и дискретностью 0,1°; погружная часть допускает вращение на 360°. Её габариты составляют 52×506 мм, масса — не более 4 кг.
