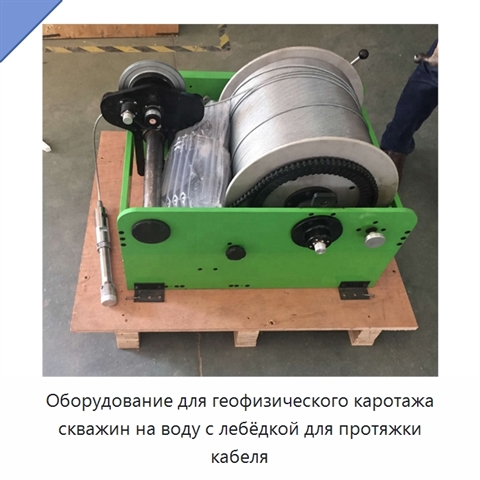

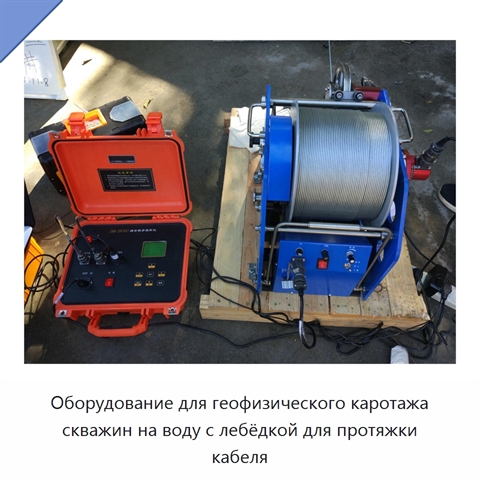

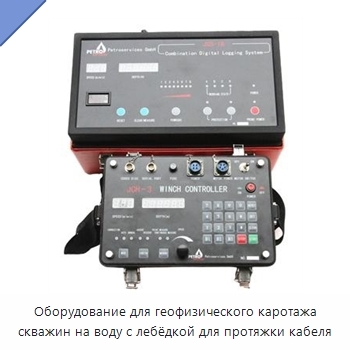

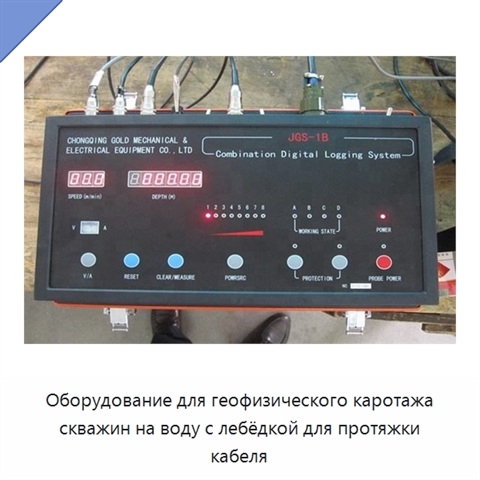

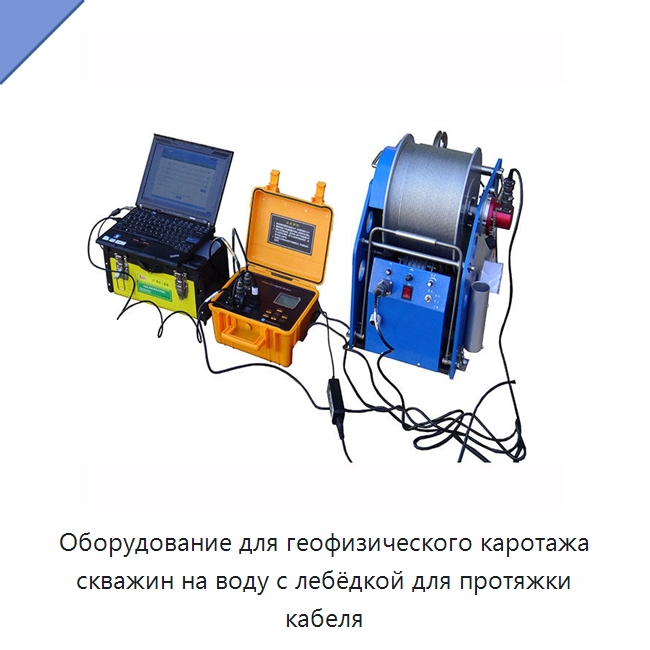

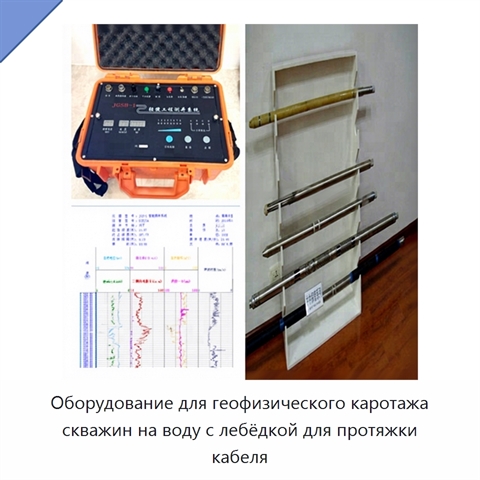

Оборудование для геофизического каротажа скважин на воду с лебёдкой для протяжки кабеля

Оборудование предназначено для цифрового встроенного каротажа в угольных полях, при гидрологических инженерных работах, а также при исследовании твёрдых металлических руд и других минералов. Оно выполняет 12-разрядное аналого-цифровое преобразование и программно управляемое усиление с коэффициентом 0,5–128. Частота счётного канала не превышает 500 кГц, скорость передачи цифрового сигнала составляет 9600 бит/с, цикл питания — 400 мс. Принимаются цифровые и аналоговые сигналы; предусмотрены восемь отводов тока питания. Диапазон тока составляет 2–500 мА, диапазон входного сигнала — не более ±10 В. Непрерывное время работы не превышает 24 ч, потребляемая мощность — менее 200 Вт. Габариты оборудования равны 420×260×210 мм, масса — менее 7 кг, рабочая температура составляет от −10 до +50 °C. Рабочее питание — ±10 %, 50 Гц ±5 %. Скорость каротажа регулируется в диапазоне 0–30 м/мин. Автоматический отбор проб выполняется по глубинному интервалу, который настраивается от 1 до 1000 см с шагом 1 см. Максимальная глубина однократного сбора данных составляет 3000 м при интервале отбора 0,1 м. Программная система автоматически выравнивает глубину многопараметрических данных и поддерживает наложение до 10 параметров. Для кривых доступны перемещение, удаление аномалий, сглаживание, изменение порядка, сегментация, расчёты, увеличение и сжатие. В систему вводится профиль для интерпретации, после чего автоматически формируются название пласта, его толщина и глубина подошвы. Предусмотрены пять соотношений глубины кривой: 1:50, 1:100, 1:200, 1:500 и 1:1000; возможно непрерывное построение графика. Максимальная ширина выводимого графика составляет 415 мм, длина — 2310 мм. Предусмотрена работа с внешним ноутбуком или настольным компьютером, моделирование каротажа в помещении и наблюдение повторяемости приборов и зондов. Используется мембранная панель. Поддерживаются зонд сопротивления и гамма-каротажа, комбинированные зонды для измерения сопротивления, самопроизвольного потенциала, естественной гаммы и температуры, зонд сопротивления и индуцированной поляризации, зонд бокового сопротивления и естественной гаммы, трёхкомпонентный магнитометр, зонд магнитной восприимчивости, зонды температуры и сопротивления жидкости, комбинированный зонд температуры, уровня воды и расхода, высокоточный инклинометр для вершинного угла и азимута, трёхрычажный каверномер для диаметра и уровня жидкости, акустический зонд для времени пробега, комбинированный плотностной и нейтронно-гамма-зонд для пористости.

Наименование производителя
