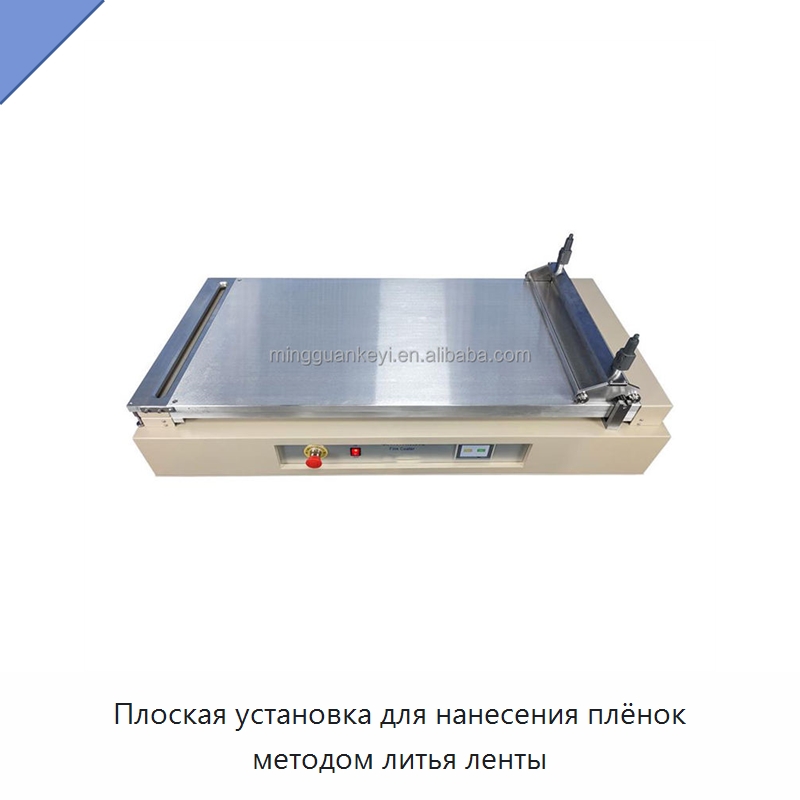

Плоская установка для нанесения плёнок методом литья ленты

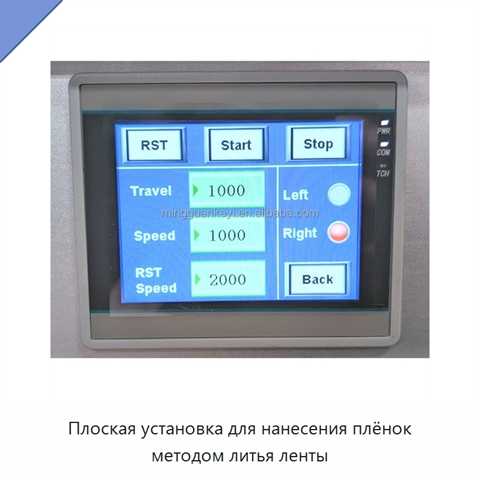

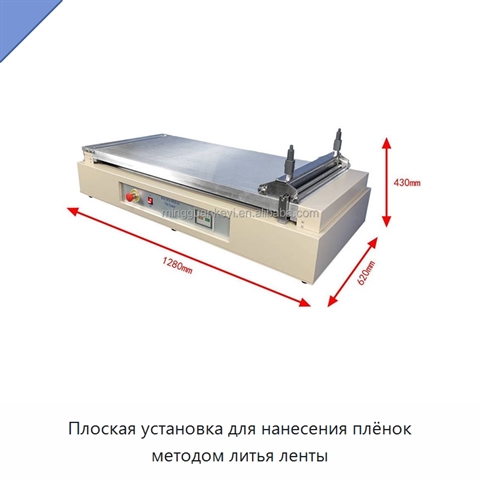

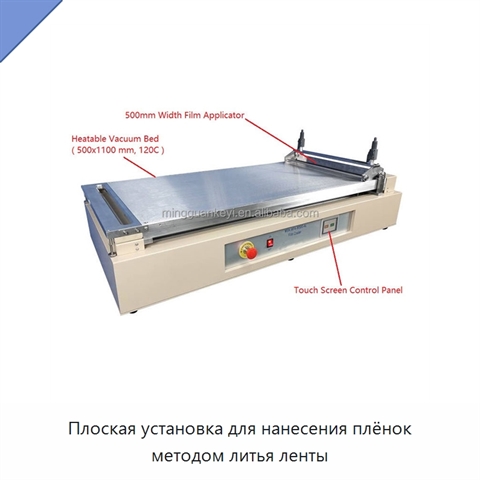

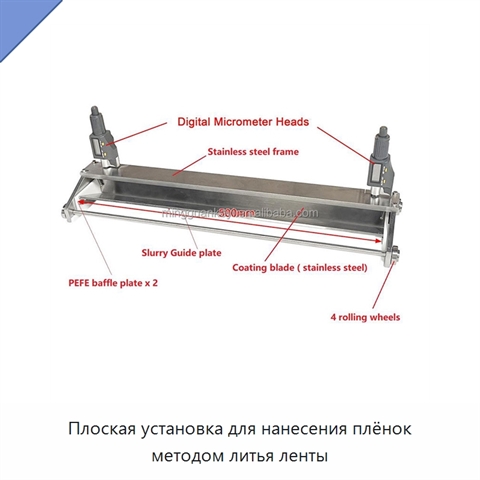

Плоская установка оснащена вакуумным нагревательным столом из алюминиевого сплава и сенсорной панелью управления. На панели задаются скорость перемещения, расстояние, температура и вакуум. Скорость перемещения регулируется в диапазоне 500–5000 мм/мин, а расстояние перемещения — от 1 до 1000 мм. Максимальная температура стола составляет 120 °C; ПИД-регулирование поддерживает её с точностью ±1 °C. Плоскостность стола равна ±5 мкм. Максимальные размеры области нанесения составляют 1000 × 350 мм. Максимальная толщина покрытия равна 500 мкм при точности ±10 мкм; точность зависит от вязкости суспензии, а её качество влияет на качество плёнки. Аппликатор с дозирующим ножом имеет конструкцию из нержавеющей стали, четыре направляющих колеса и направляющую пластину для равномерного распределения суспензии. Ширина нанесения составляет 500 мм, диапазон толщины влажной плёнки — 0–5000 мкм. Два цифровых микрометра аппликатора работают в диапазоне 0–12,7 мм с точностью ±5 мкм. Опциональный щелевой аппликатор выполнен из нержавеющей стали, оснащён четырьмя направляющими колёсами и предназначен для бесконтактного нанесения тонких плёнок. Для него предусмотрены два комплекта нержавеющих прокладок толщиной 0,2, 0,3 и 0,4 мм. Вакуумная система включает безмасляный насос производительностью 120 л/мин и газовую трубку с наружным диаметром 8 мм.
