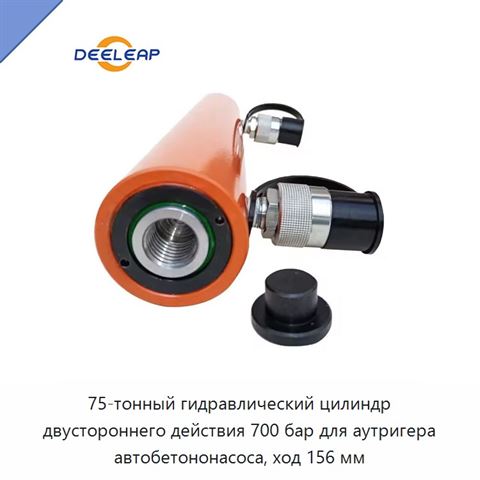

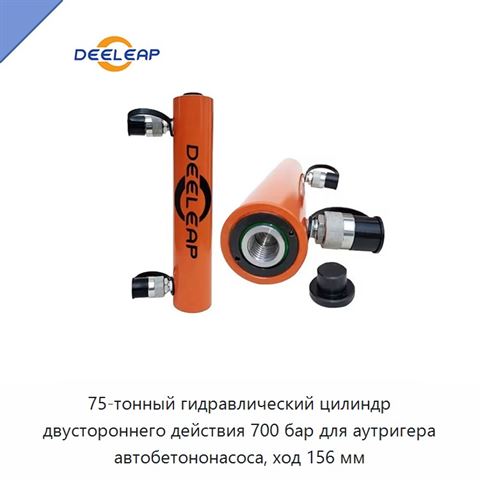

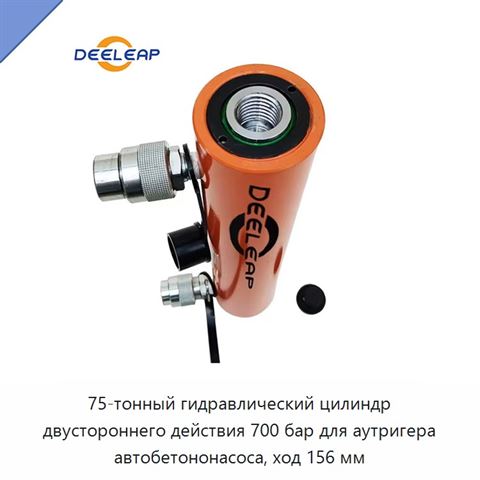

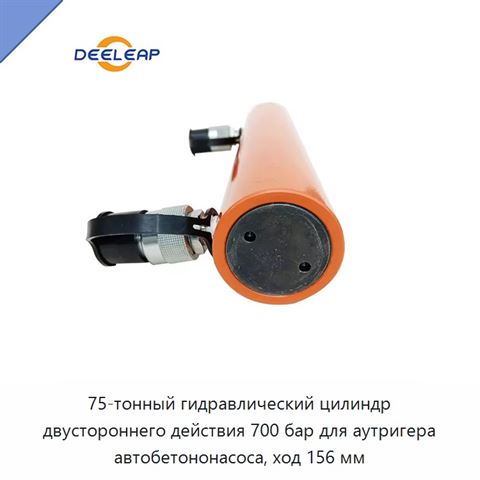

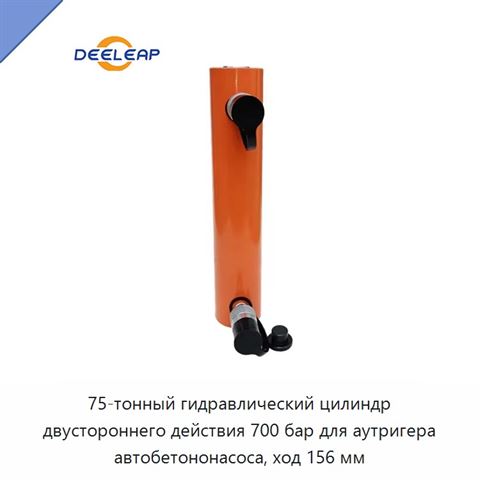

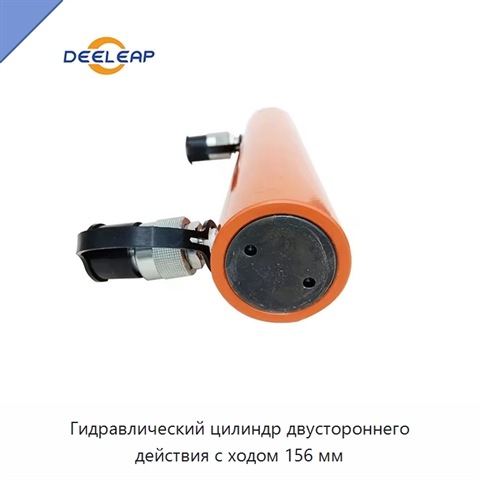

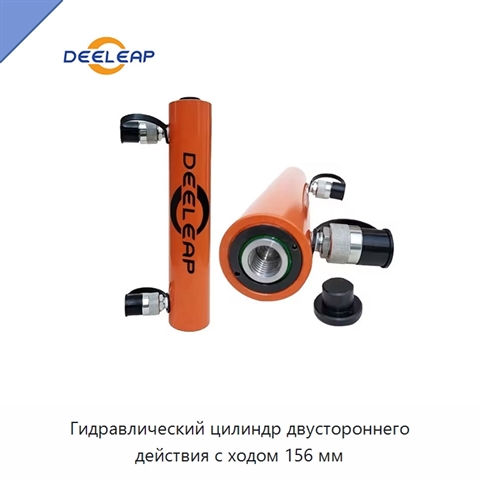

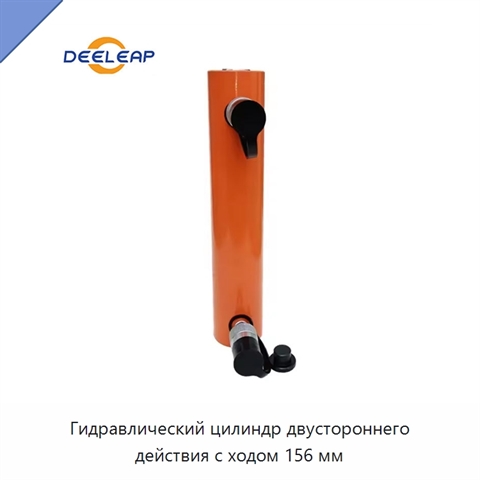

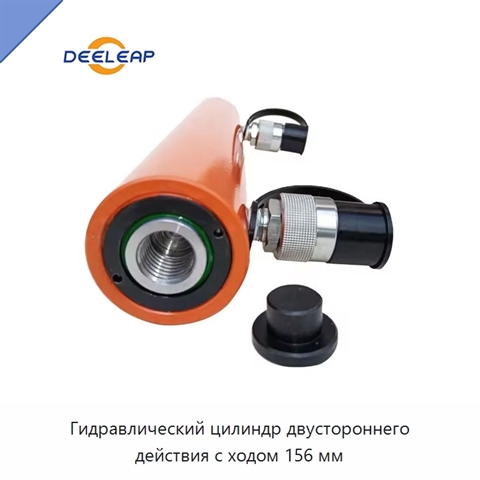

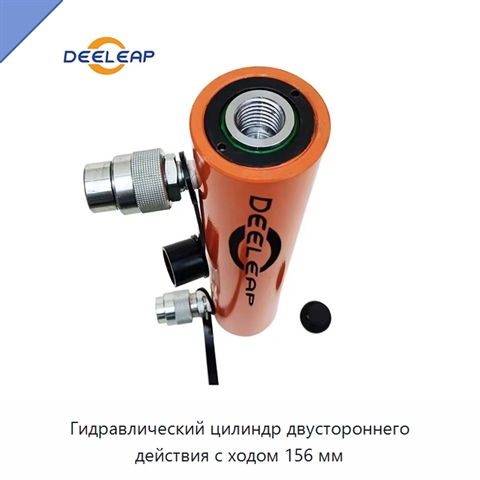

75-тонный гидравлический цилиндр двустороннего действия 700 бар для аутригера автобетононасоса, ход 156 мм

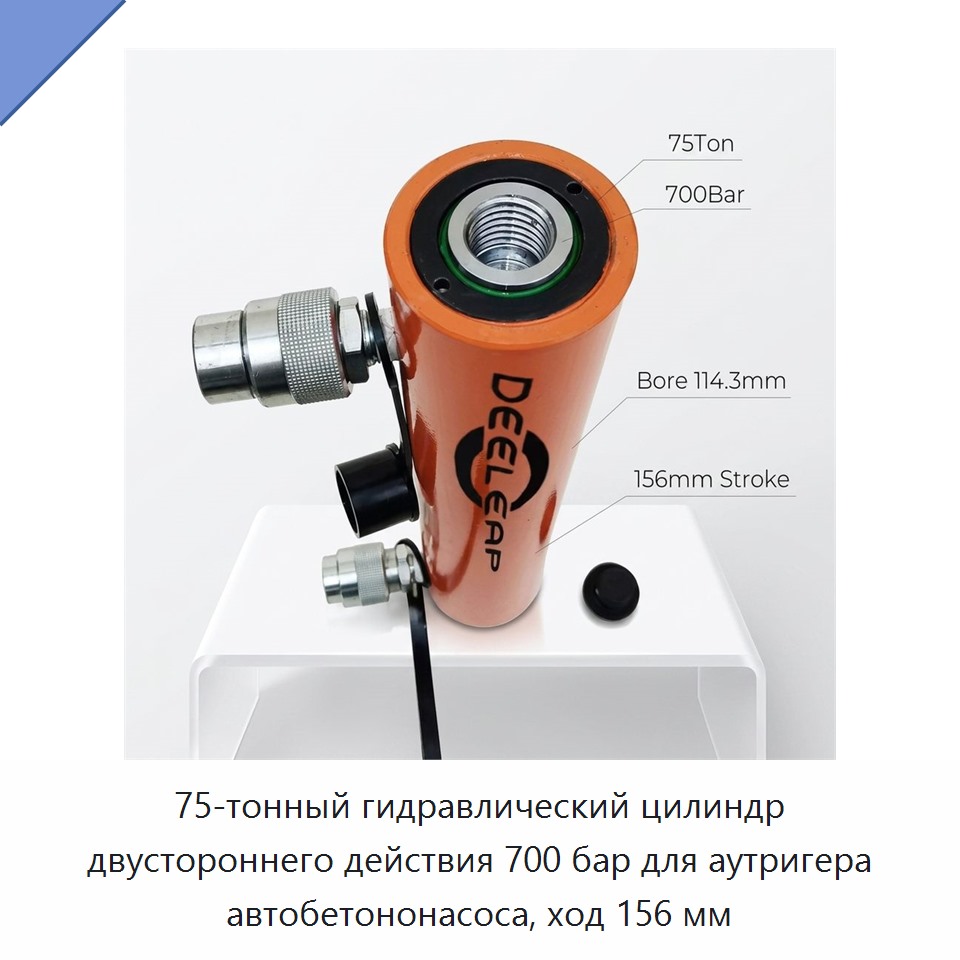

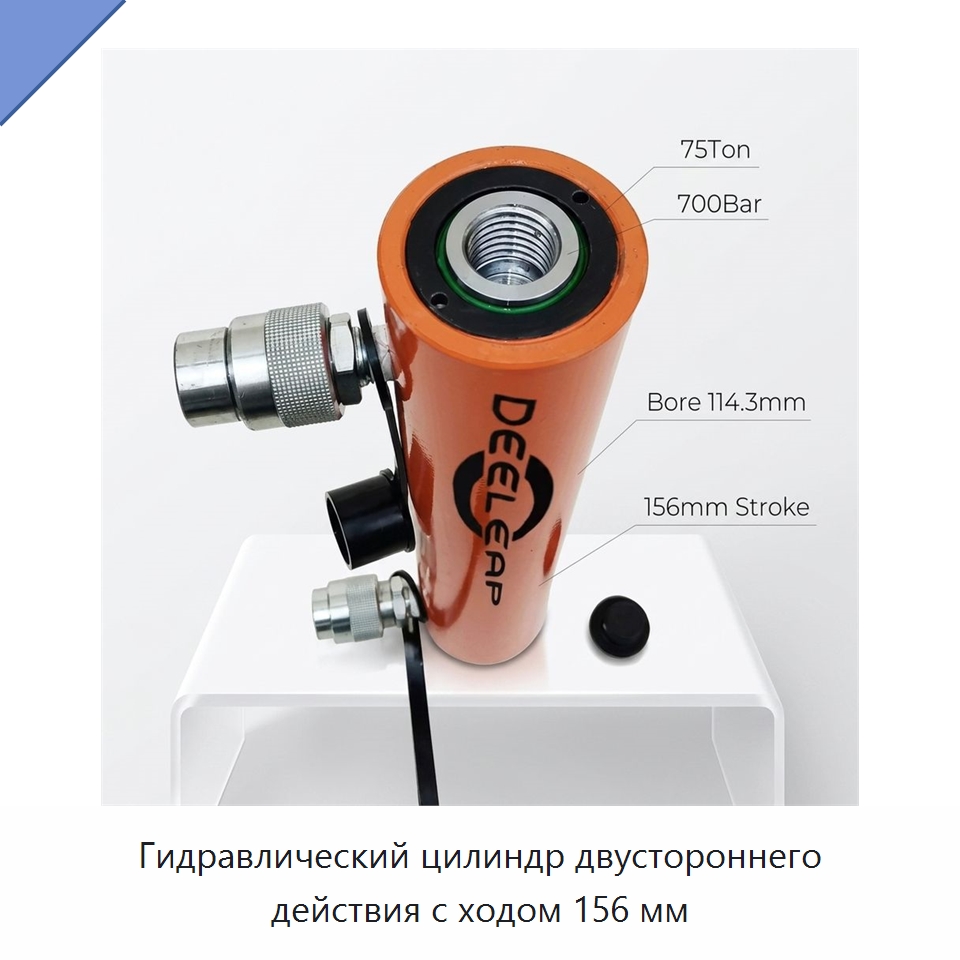

Гидравлический цилиндр двустороннего действия рассчитан на тяжёлую работу в опорных системах автобетононасосов и другой строительной техники. Рабочее давление составляет 700 бар. Эффективная площадь поршня при выдвижении равна 102,6 см², развиваемое усилие — 718 кН; при втягивании эффективная площадь составляет 31,4 см², тяговое усилие — 156 кН. Двусторонняя схема обеспечивает принудительное выдвижение и втягивание штока без возвратной пружины. Ход штока составляет 156 мм. Монтажная высота во втянутом положении равна 347 мм, в выдвинутом — 503 мм. Объём масла для выдвижения составляет 1601 см³, для втягивания — 490 см³. Цилиндр совместим с гидравлическими насосными станциями на 700 бар. Корпус с внутренним диаметром 114,3 мм изготовлен из цельнокованой стали; внутренняя поверхность обработана хонингованием. Поршневой узел выполнен с износостойкими элементами, а многослойные высокопрочные композитные уплотнения снижают риск утечки масла при вибрациях и длительной работе под высоким давлением. Встроенные ограничитель хода и нижний буфер защищают узел от ударных нагрузок при полном выдвижении и втягивании. Утолщённая торцевая крышка повышает стойкость к внутреннему давлению. Возможна антикоррозионная окраска оранжевого цвета для эксплуатации в условиях пыли, грязи и открытых строительных площадок.
