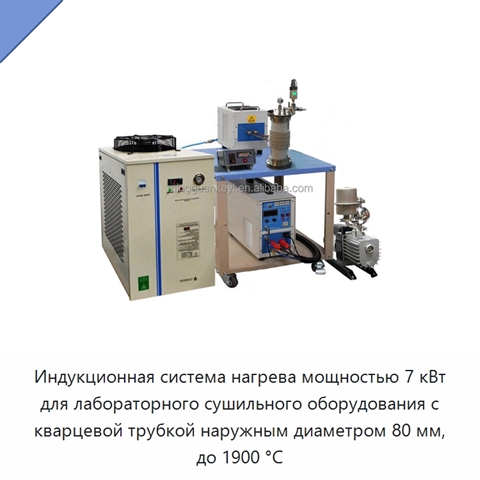

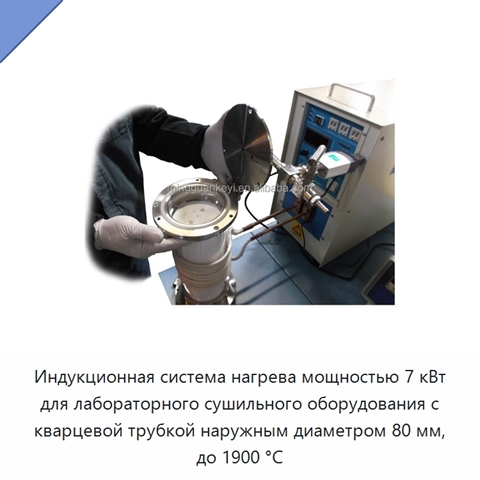

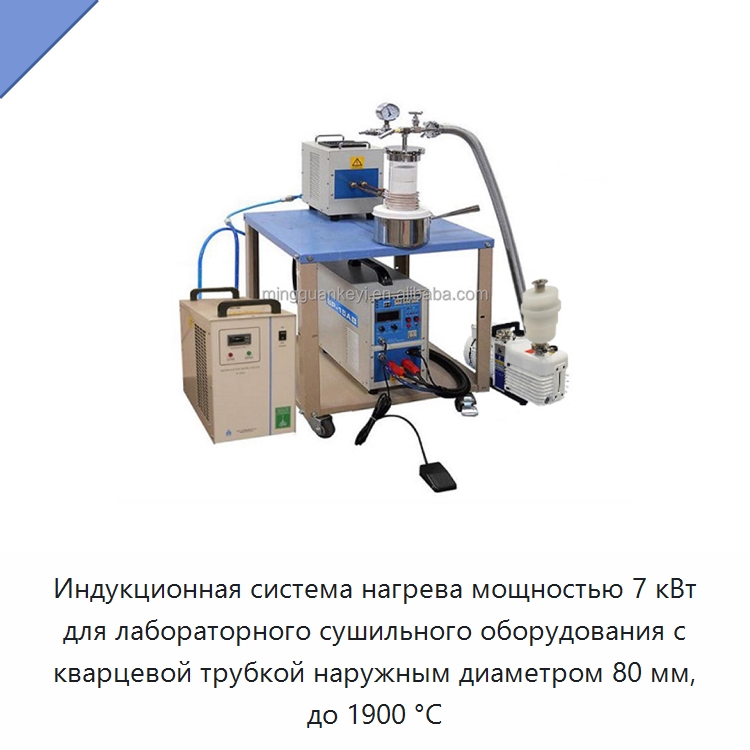

Индукционная система нагрева мощностью 7 кВт для лабораторного сушильного оборудования с кварцевой трубкой наружным диаметром 80 мм, до 1900 °C

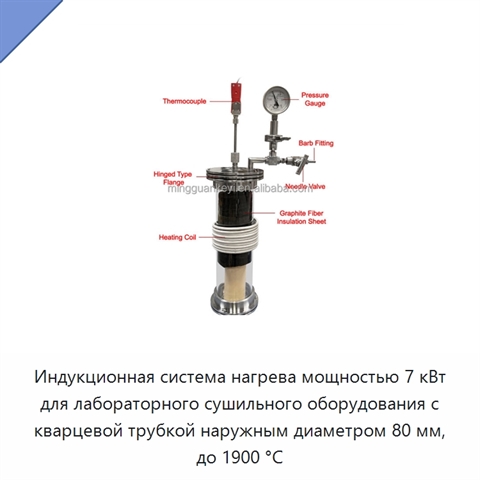

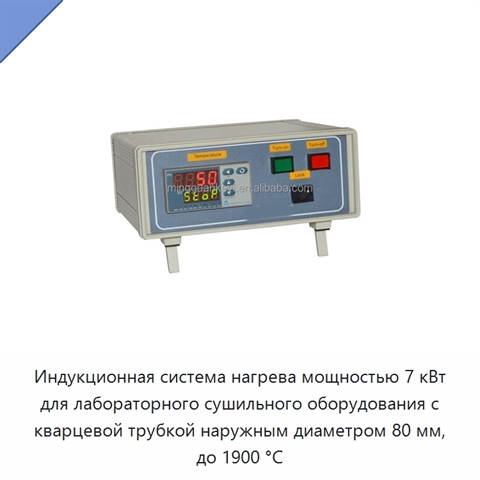

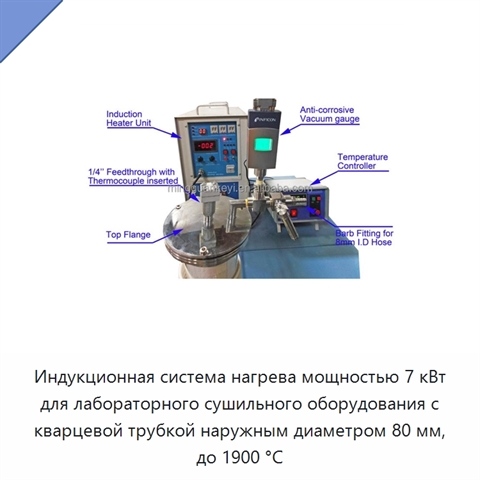

Компактная система с контролем температуры включает индукционный нагреватель, кварцевую трубку с фланцами и клапанами, графитовый тигель с огнеупорной сборкой, рециркуляционный охладитель воды, вакуумный насос и мобильную тележку. Нагреватель имеет регулируемую выходную частоту 30–80 кГц, рабочий ток 34 А и рабочее напряжение 208–240 В переменного тока при однофазном питании; для него требуется автоматический выключатель на 60 А. Рабочий цикл составляет 80 %. Охлаждение выполняется задним вентилятором, а автоматическая защита реагирует на давление воды, перегрев и перегрузку. Огнеупорная сборка из оксида алюминия включает нижнюю опору тигля, держатель тигля и крышку. Контроллер температуры поддерживает автоматическую настройку управления и программирование 30 сегментов для задания скорости нагрева, скорости охлаждения и времени выдержки. Предусмотрены защита от перегрева и отказа термопары, точность температуры ±5 °C и термопара типа C. Непрерывный рабочий диапазон контроллера составляет 1000–2000 °C. Максимальная скорость нагрева составляет 10 °C/с при 1000–1200 °C, 8 °C/с при 1200–1500 °C и 3–6 °C/с при 1500–1700 °C; скорость охлаждения не превышает естественную. Графитовый тигель высокой чистоты имеет наружный диаметр 38,1 мм, внутренний диаметр 31,75 мм и глубину 95,25 мм. Допустимая загрузка составляет до половины его полного объёма, примерно 35 мл. Двухслойная огнеупорная футеровка содержит лист графитового волокна, выполняющий функцию теплоизолятора. Кварцевая трубка с открытыми с двух сторон концами имеет внутренний диаметр 72 мм и длину 350 мм. Верхний шарнирный фланец из нержавеющей стали оснащён вводом термопары 6,35 мм, игольчатым клапаном и штуцером с ёлочкой; нижний фланец из нержавеющей стали оснащён игольчатым клапаном и вакуумным портом. Угловой клапан, зажимы и сильфон из нержавеющей стали длиной 1 м предназначены для соединения с вакуумным насосом. Охладитель воды работает при температуре 5–30 °C, обеспечивает расход 16 л/мин и оснащён баком из нержавеющей стали объёмом 12 л. В комплект входит двухступенчатый роторно-пластинчатый вакуумный насос производительностью 156 л/мин с механическим вакуумом 5×10⁻² торр. Стальная мобильная тележка имеет рабочую поверхность 600 × 800 мм для размещения нагревателя и кварцевой трубки с фланцем. Размеры нагревателя составляют 470 × 300 × 430 мм, охладителя воды — 460 × 475 × 762 мм, тележки — 600 × 800 × 597 мм.

Наименование производителя

7KW Induction Heating System for Lab Drying Equipment 80mm OD Tube up to 1900C Temperature-Control-EQ-SP-7TC
