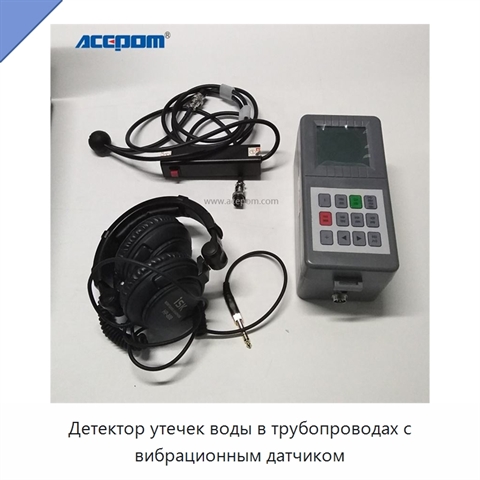

Детектор утечек воды в трубопроводах с вибрационным датчиком

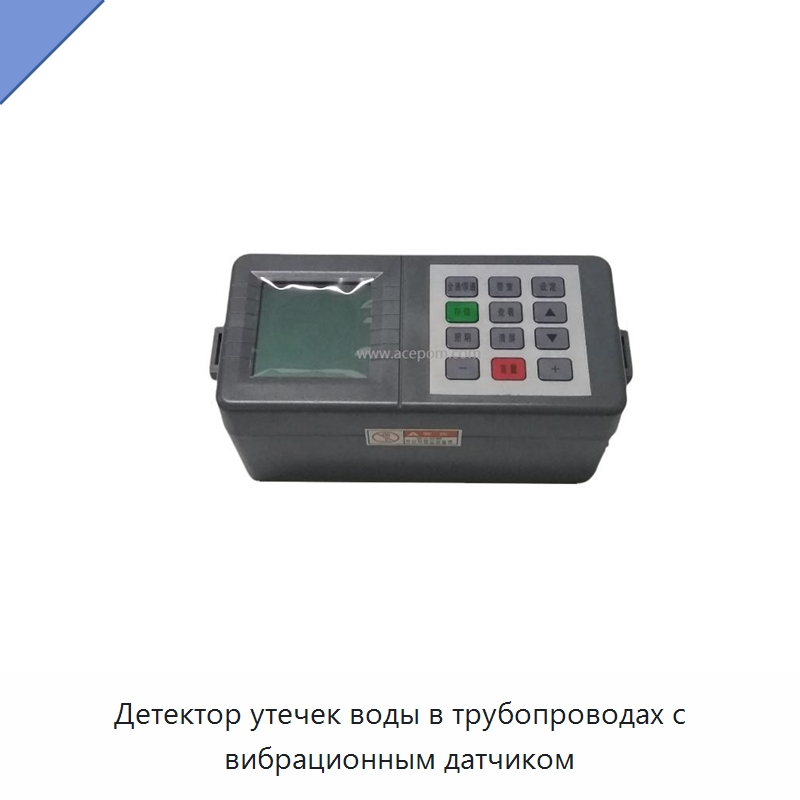

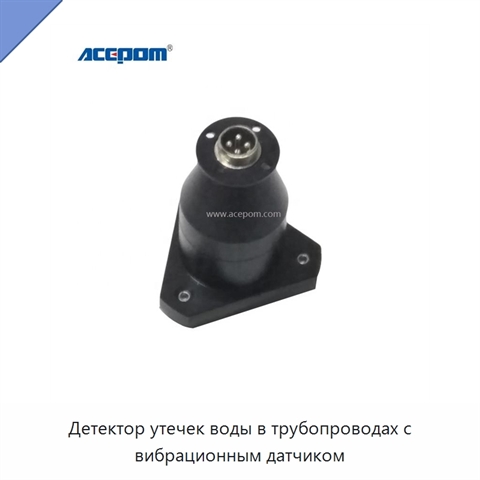

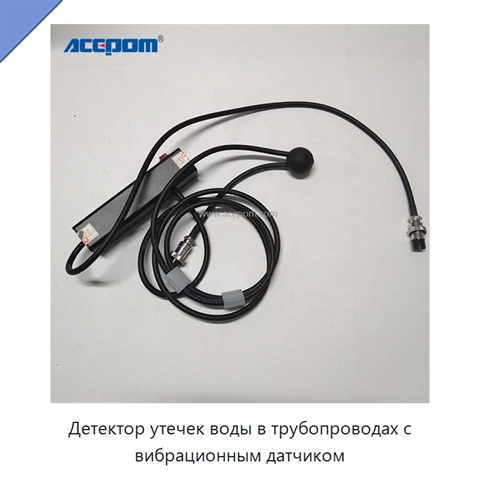

Работа детектора основана на регистрации шума, возникающего при выходе жидкости из трубопровода под давлением. Колебания распространяются вдоль трубы либо через среду, в которой она проложена, к поверхности грунта. Высокочувствительный широкополосный вибрационный датчик улавливает шум на поверхности или через отверстия и преобразует его в электрический сигнал. Микропроцессор с низким энергопотреблением выполняет цифровую обработку, а после усиления и фильтрации результаты выводятся на экран в виде двух графиков. Матричный ЖК-дисплей разрешением 160 × 160 пикселей снабжён подсветкой и семью вертикальными световыми столбцами для наблюдения в тёмное время суток. Частотный анализ охватывает диапазон 70–3000 Гц, соответствующий почти пяти октавам; для прослушивания и детального анализа частот доступны две ширины полосы. Центральные частоты семи полос составляют 100, 200, 400, 800, 1000, 1500 и 2000 Гц. Результаты измерений отображаются по шкале от 0 до 100 относительных единиц. Девять каналов памяти позволяют сохранять девять измеренных значений и просматривать их раздельно. Корпус изготовлен из специального конструкционного пластика. Питание осуществляется от одного литиевого аккумулятора с возможностью зарядки; после полной зарядки прибор работает не менее 35 часов. Допустимая рабочая температура составляет от −10 до +50 °C, температура хранения — от −10 до +70 °C. Размер прибора по длине, ширине и глубине — 230 × 100 × 100 мм. Основной блок вместе с аккумулятором весит 1,2 кг, вибрационный датчик с гнездовым соединением — 0,6 кг, а общая масса чемодана составляет 5,2 кг.

Наименование производителя

ACEPOM685 Pipe Water Leakage Detector
