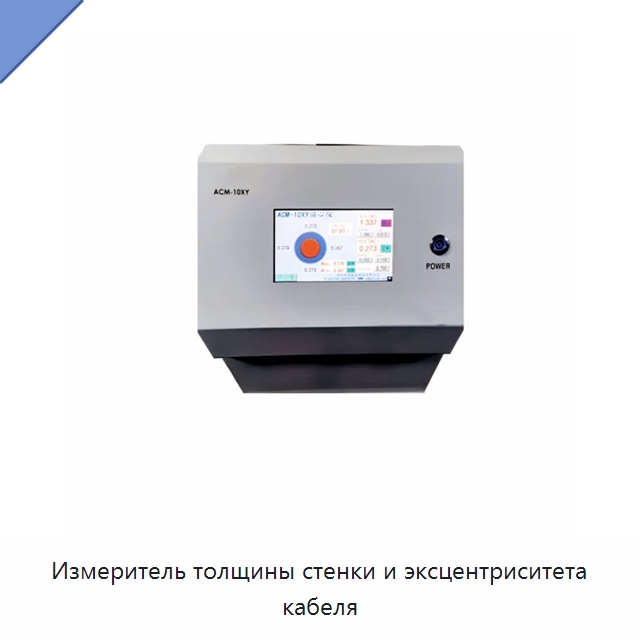

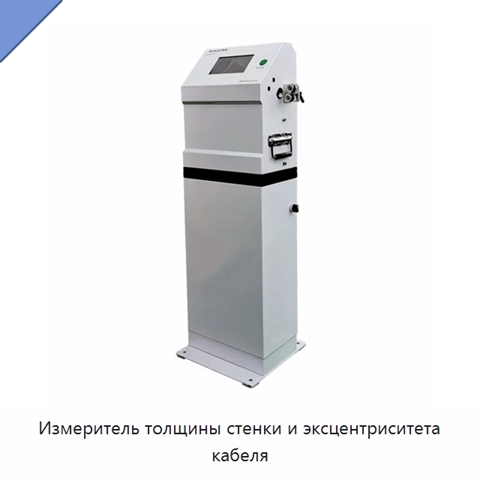

Измеритель толщины стенки и эксцентриситета кабеля

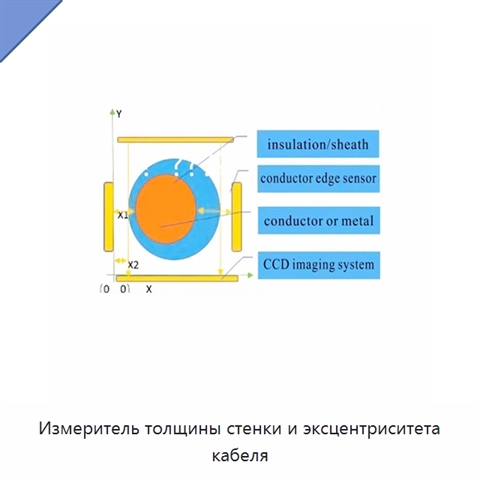

Прибор использует специальную сенсорную технологию для измерения параметров кабеля. Измерение выполняется бесконтактным способом с применением специализированных датчиков и элементов инфракрасного лазера, рассчитанных на длительный срок службы. Результаты выводятся на сенсорный экран с диагональю 177,8 мм. Измеритель предназначен для однослойной изоляции кабеля и одной оболочки, включая варианты с бронёй или экраном. Высота центра автоматически регулируется, поэтому кабель проходит через центральную часть открытого отверстия и не соприкасается с его краем. Прибор можно установить рядом с головкой машины. Для пяти исполнений диапазоны измеряемого диаметра составляют 0,1–5, 0,25–10, 1–25, 5–50 и 10–100 мм. Соответствующая точность измерения равна 0,001, 0,003, 0,005, 0,01 и 0,01 мм. Размер открытого отверстия для этих исполнений составляет соответственно 12, 15, 50, 100 и 200 мм. Частота измерений для первых двух исполнений равна 2000 и 1000 Гц, для трёх следующих — по 100 Гц. Электропитание осуществляется от источника 220 В переменного тока с частотой 50/60 Гц. Габариты первых двух исполнений составляют 400 × 500 × 1300 мм, а трёх следующих — 650 × 300 × 1300 мм.

Наименование производителя

ACM-05/10/25/50/100XY ECCENTRIC WALL THICKNESS GAUGE/Eccentricity Measurement
