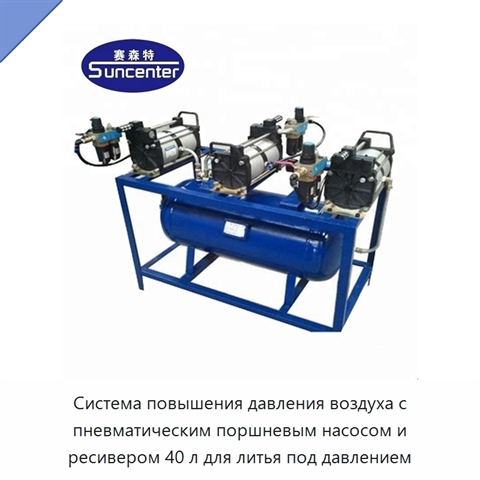

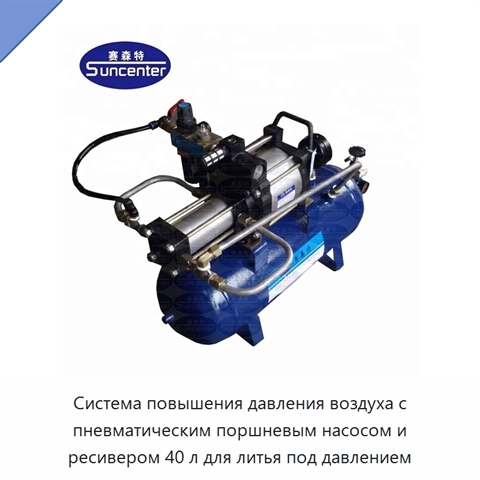

Система повышения давления воздуха с пневматическим поршневым насосом и ресивером 40 л для литья под давлением

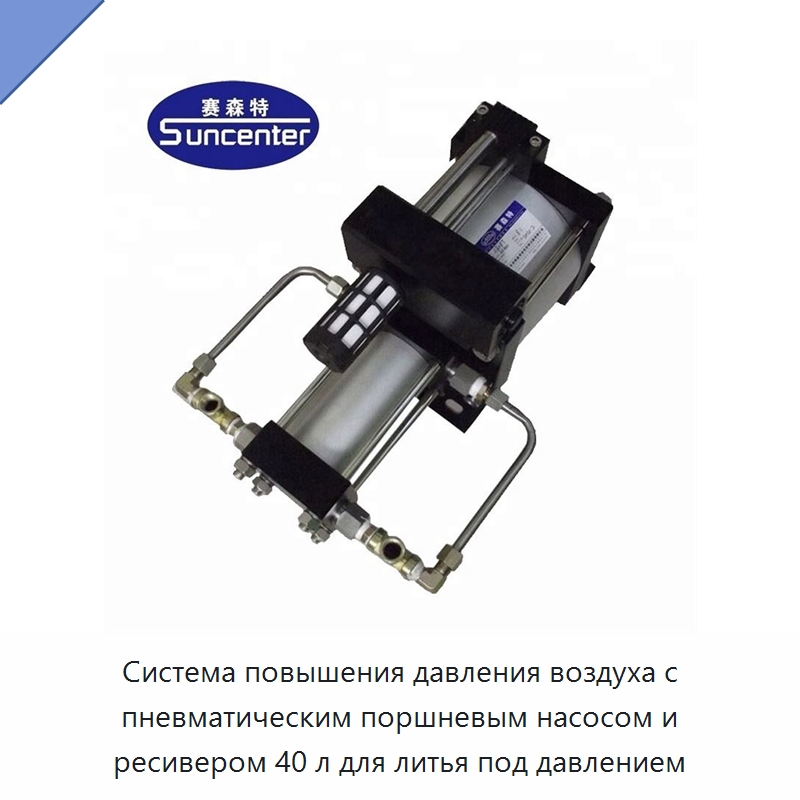

Система повышения давления воздуха с ресивером объёмом 40 л работает на чистом сжатом воздухе, который служит приводной и нагнетаемой средой. В состав системы входят пневматический поршневой насос повышения давления, комбинированный блок регулирования давления приводного воздуха, фильтрации и смазки, выключатель приводного воздуха, игольчатый клапан высокого давления, манометр высокого давления и редукционный клапан. Насос одностороннего действия совершает возвратно-поступательное движение за счёт одинарного пневматического управления и неуравновешенного воздухораспределительного клапана. В конструкции применены алюминиевый сплав и нержавеющая сталь; головка насоса имеет охлаждение выхлопным воздухом. Диаметр приводного поршня составляет 100 или 160 мм. Два исполнения с коэффициентом повышения давления 2:1 имеют максимальное давление воздуха на выходе 16 бар и максимальный расход соответственно 580 и 1600 л/мин; для них применяются резьбовые соединения NPT 3/8 / 3/8 и зависимость PB = 2 × PL. Исполнение с коэффициентом 3:1 имеет максимальное выходное давление 24 бар, максимальный расход 420 л/мин, соединения NPT 1/2 / 1/2 и зависимость PB = 3 × PL. Для исполнения 5:1 максимальное выходное давление составляет 40 бар, максимальный расход — 820 л/мин, размер соединений — NPT 1/2 / 1/2, а зависимость выходного давления выражается как PB = 5 × PL. Давление приводного воздуха для исполнений 2:1 и 3:1 составляет 1–8 бар, а минимальное входное давление — 1 бар. Для исполнения 5:1 эти значения составляют соответственно 2–8 бар и 2 бар. Рекомендуемое давление привода — до 8 бар, при этом пневматическое оборудование рассчитано на 10 бар. Выходное давление регулируется изменением давления приводного воздуха; при достижении баланса насос прекращает повышение давления, поддерживая стабильное давление на выходе.
