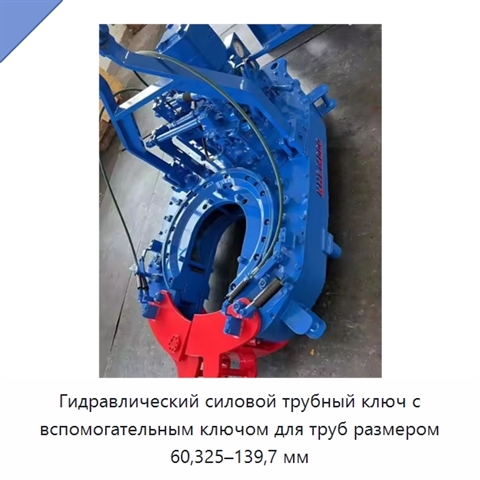

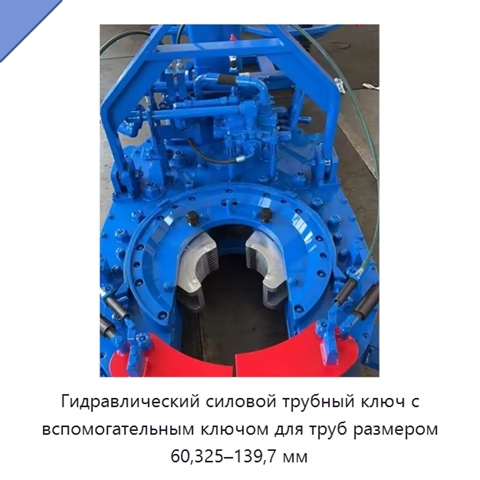

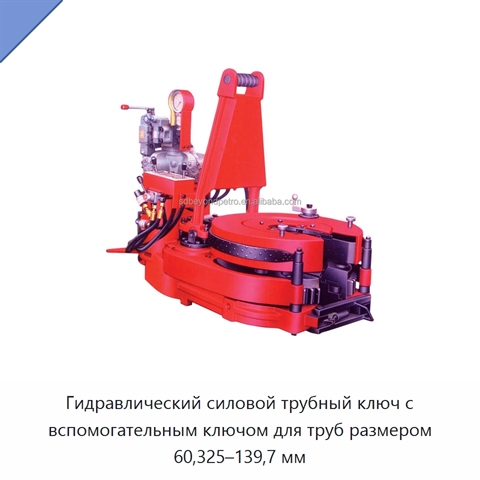

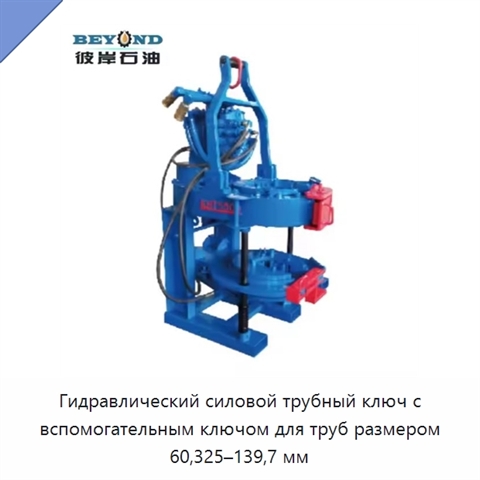

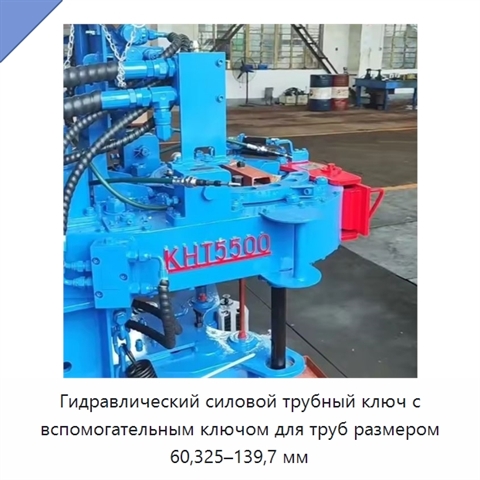

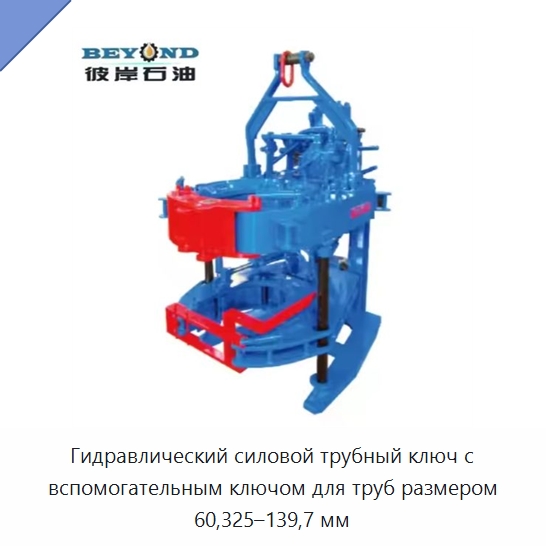

Гидравлический силовой трубный ключ с вспомогательным ключом для труб размером 60,325–139,7 мм

Силовой трубный ключ выполнен в открытом исполнении и оснащён основным и вспомогательным ключами с трёхкулачковым пластинчатым механизмом зажима, который уменьшает повреждение трубной колонны. В основном ключе передние две зажимные пластины имеют поворотную конструкцию, а задняя выполнена по роликовой схеме с подъёмом по профилю, что облегчает сборку и разборку. Оптимальное соотношение касательной и диаметральной величин обеспечивает надёжный захват и облегчает отвод по наклонной поверхности. Вспомогательный ключ имеет трёхкулачковую пластинчатую конструкцию с приводом от гидравлического цилиндра. Четырёхступенчатое вращение обеспечивает широкий диапазон регулирования скорости. Диапазон крутящего момента составляет 3400, 8000, 12000 и 27000 Н·м для четырёх ступеней. Скорость вращения на ступенях составляет 78, 33, 22 и 9,5 об/мин при расходе масла 150 л/мин. Торможение выполняется тормозным фиксатором; предусмотрены высокий тормозной момент и удобная замена деталей. Опорная конструкция открытой большой шестерни повышает её твёрдость и жёсткость. Корпус изготовлен из стального листа, зажимные пластины выполнены точным литьём и ковкой. Предусмотрены гидравлический индикатор крутящего момента и интерфейс для установки прибора измерения крутящего момента при компьютеризированном управлении. Габариты изделия составляют 1220 × 860 × 1708 мм, масса — 950 кг.

Наименование производителя

API 8A/8C ZQ Oil Drill Rigs Kht5500 Series Hydraulic Tools Casing Power Tong with Backup Tong for the Pipe Size 2 3/8"- 5 1/2
