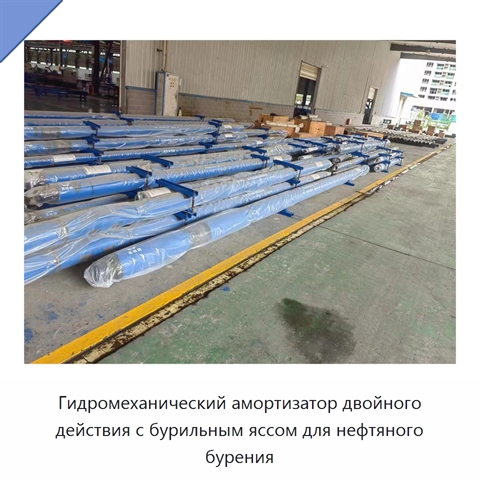

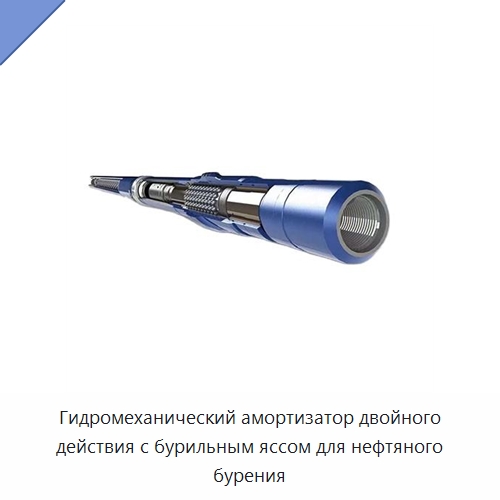

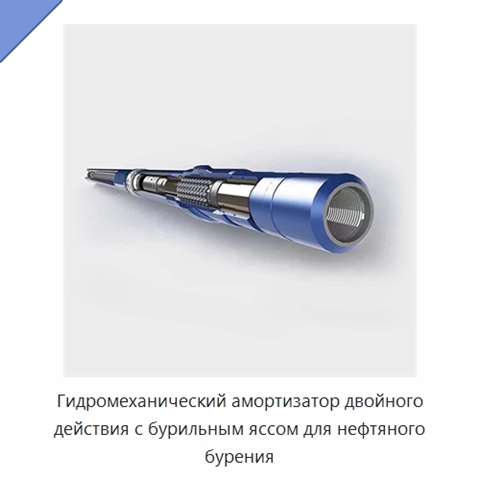

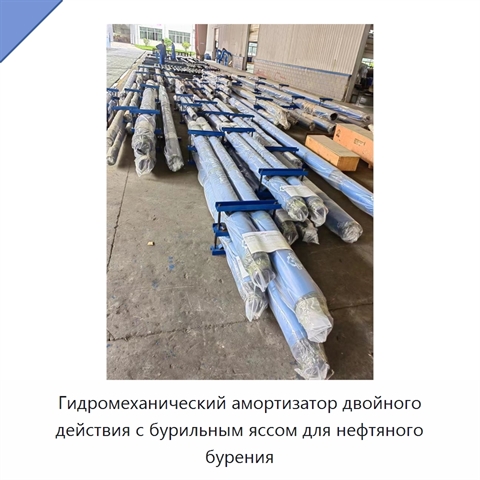

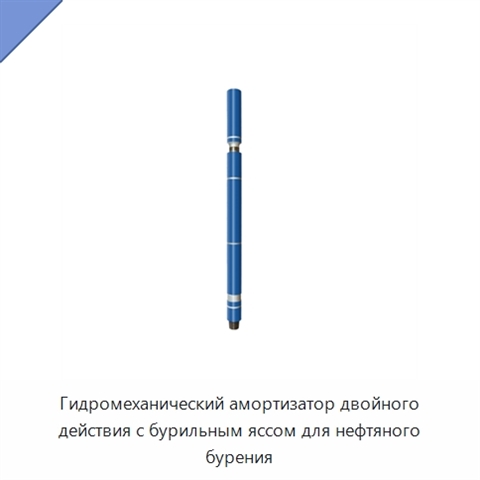

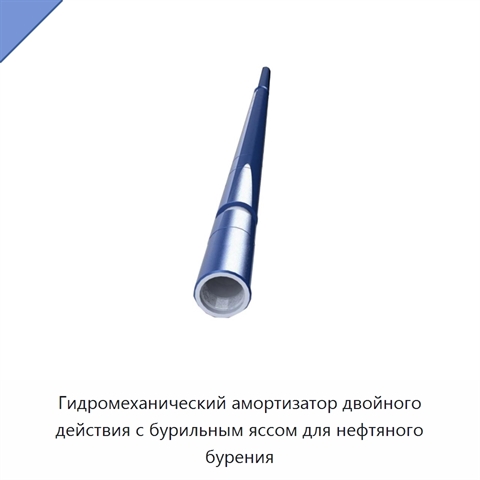

Гидромеханический амортизатор двойного действия с бурильным яссом для нефтяного бурения

Гидромеханический амортизатор двойного действия с бурильным яссом предназначен для бурильного инструмента. Он поглощает подпрыгивания и тряску инструмента за счёт сжатия и накопления энергии в двух демпфирующих элементах: тарельчатой пружине и силиконовом масле. Конструкция защищает буровые долота при работе в различных геологических пластах. Для эксплуатации при высокой температуре доступно исполнение на 180 °C по требованию пользователя. Размерный ряд включает четыре исполнения. Наружный диаметр составляет 121, 159, 178 и 203 мм, а внутренний диаметр — соответственно 38, 50,8, 57 и 71,4 мм. Максимальная растягивающая нагрузка для этих исполнений составляет соответственно 1100, 1500, 1500 и 2000 кН; предел текучести при растяжении — 1950, 2000, 2500 и 3500 кН. Предельный крутящий момент равен 10, 15, 15 и 20 кН·м, а крутящий момент при текучести — 15, 20, 25 и 35 кН·м. Максимальное давление составляет 300, 450, 450 и 550 кН. Максимальный ход равен 100, 120, 120 и 140 мм, общая длина — 4185, 4224, 4287 и 4856 мм. Амортизатор изготовлен из высокомарганцовистой стали методом ковки; масса составляет 150 кг.
