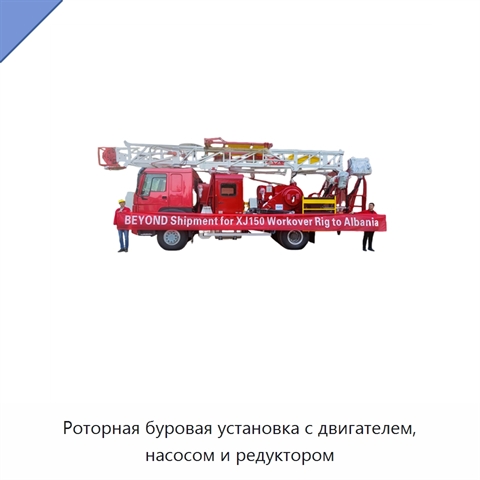

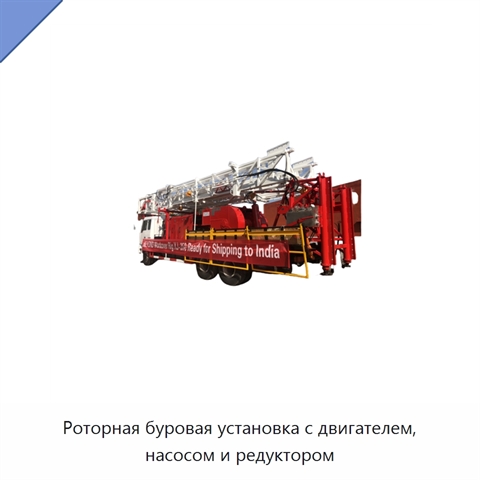

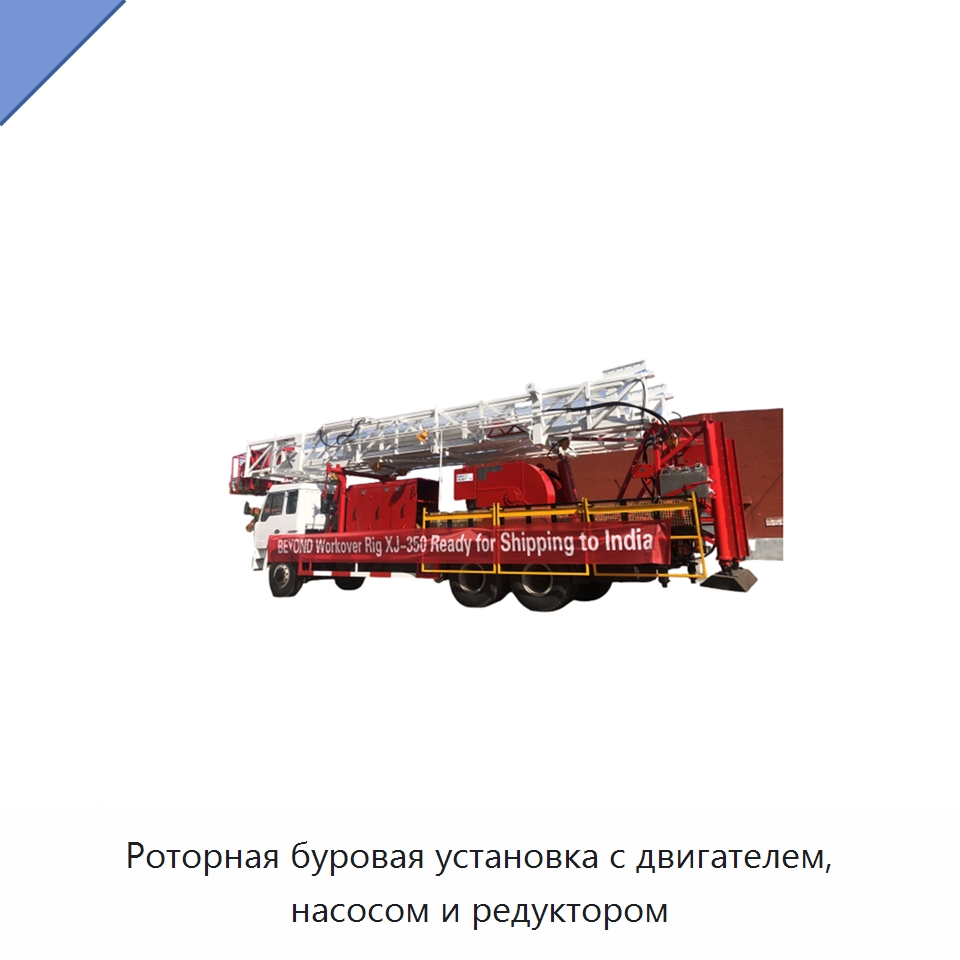

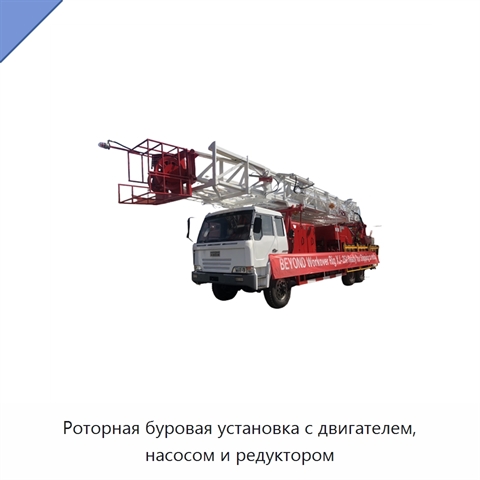

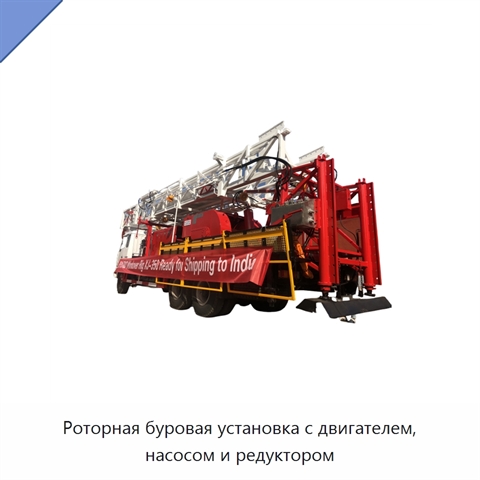

Роторная буровая установка с двигателем, насосом и редуктором

Глубина обслуживания скважин составляет до 5 800 м для бурильных труб диаметром 73,025 мм, до 4 500 м для труб диаметром 88,9 мм и до 3 600 м для труб диаметром 114,3 мм. Сервисная глубина достигает 7 000 м. Установка оснащена роторным столом, вертлюгом и буровым инструментом; на глубине до 2 000 м она может работать как мобильная буровая установка. Номинальная нагрузка на крюк составляет 1 000 кН. Максимальная статическая нагрузка на крюк, вертлюг и роторный стол — 1 350 кН. Талевая система имеет схему 4 × 5 и канат диаметром 26 мм, скорость подъёма крюка находится в диапазоне 0,25–1,4 м/с. Габаритные размеры установки — 18,5 × 3,1 × 4,2 м, масса — 55 000 кг, максимальная скорость перемещения — 45 км/ч. Самоходное шасси выполнено по схеме 10 × 8. Высота мачты составляет 32 м. Свечная площадка вмещает 6 500 м насосно-компрессорных труб и имеет высоту 22,5 м. Номинальная мощность двигателя — 325 кВт при 2 100 об/мин. Буровая лебёдка имеет номинальную мощность 315 кВт и два барабана. Размеры главного барабана — 429 × 965 мм, песочного барабана — 965 × 264 мм; максимальное тяговое усилие каната составляет 210 кН. Тормозная система оснащена пневматическим усилением. Размеры рабочей площадки — 6,74 × 5 × 5 м. Диаметр проходного отверстия роторного стола — 444,5 мм.
