Артикул: 512-315 Модель: ЮЖВ-55(4А) Секция: Дополнительная

Компактная вакуумная дуговая плавильная печь

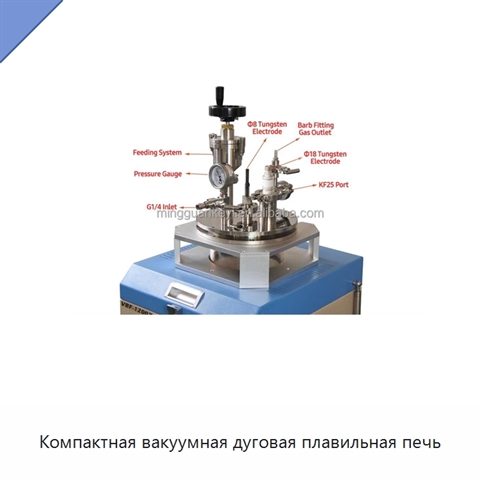

Печь предназначена для плавки небольших количеств тугоплавких металлов при температуре до 2000 °C. Два вольфрамовых электрода создают дуговую плазму внутри графитового тигля: один электрод соединён с тиглем из нержавеющей стали, второй вводится в графитовый тигель. Графитовый тигель нагревается низковольтным источником постоянного тока, а кварцевая трубка — печью сопротивления для выравнивания температуры тигля. На фланце размещено устройство подачи добавочных материалов во время плавки. Вакуумная трубка диаметром 203,2 мм с закрытым концом и герметичным фланцем устанавливается в вертикальную муфельную печь. Муфельная печь нагревает кварцевую камеру до 1100 °C для поддержания нагрева образца расплава. Скорость нагрева не превышает 10 °C/мин. Размер камеры составляет 240 × 245 мм, а кварцевой трубки с односторонним закрытием — 200 × 425 мм. Контроллер температуры выполняет автоматическое регулирование и автоподстройку, обеспечивает точность ±1 °C, поддерживает 30 программируемых сегментов и имеет защиту от перегрева и обрыва термопары. Дуговой генератор оснащён входом 208 В переменного тока с подключением PE, работает при частоте 50–60 Гц и имеет мощность 10 кВт. Режим выхода — постоянная мощность; максимальный выходной ток составляет 200 А, максимальное напряжение — 18 В постоянного тока, разрешение регулирования тока — 1 А. Керамически герметизированные вольфрамовые стержневые электроды соединяются с фланцем зажимом KF, а их диаметр определяется входным током. Для охлаждения вакуумного фланца требуется водяное охлаждение.
Наименование производителяArc Assisted Vacuum Melting Furnace VBF-1200X-T
Задать вопрос Искать на Baidu

Какую задачу решает вакуумная дуговая плавильная печь

Вакуумная дуговая плавильная печь используется для подготовки небольших образцов сплавов редких металлов, например сплавов с неодимом.
Плавка металлов

Характеристики ЮЖВ-55(4А)

Модель (по базе 91Т)ЮЖВ-55(4А)
Грузоподъёмностьразмер камеры: диаметр 240 × 245 мм
Материалплавильная печь

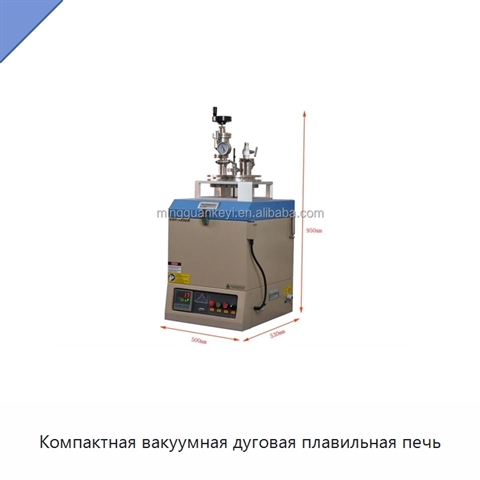

Размер500 × 530 × 950 мм
Вакуумная дуговая плавильная печь - гибкость поставки.
Мы учитываем, что каждый проект индивидуален. В связи с этим по запросу мы уточним, возможна ли донастройка технических характеристик, типоразмеров и комплектации ЮЖВ-55(4А) под ваши требования (усилиями первого изготовителя или собственного завода в России).

Дата последней сверки данных: 26.09.26

Производитель и характеристики проверены.
