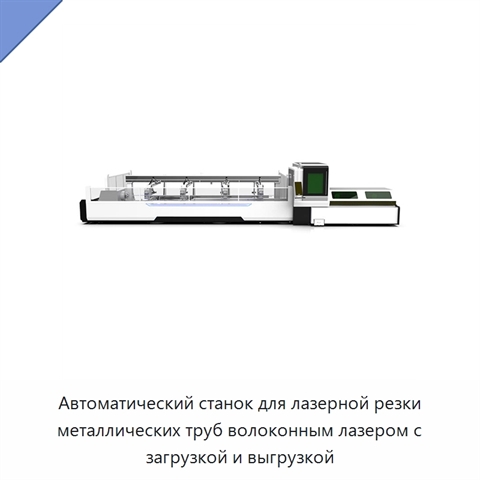

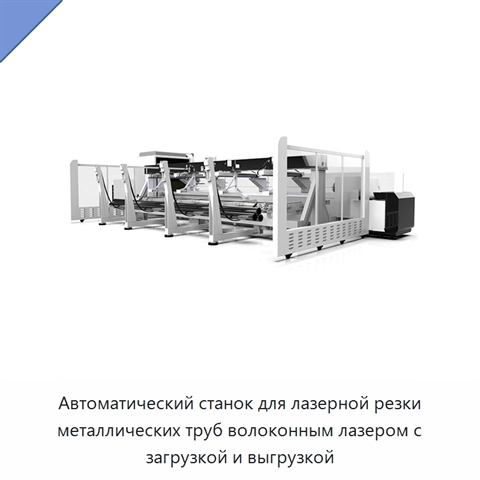

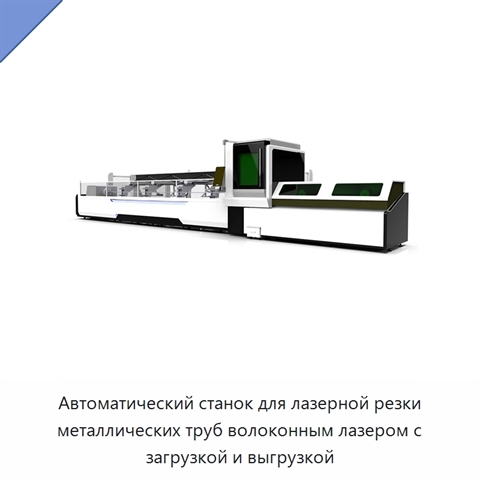

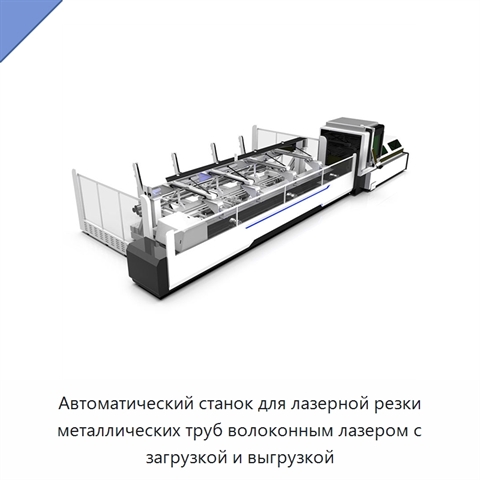

Автоматический станок для лазерной резки металлических труб волоконным лазером с загрузкой и выгрузкой

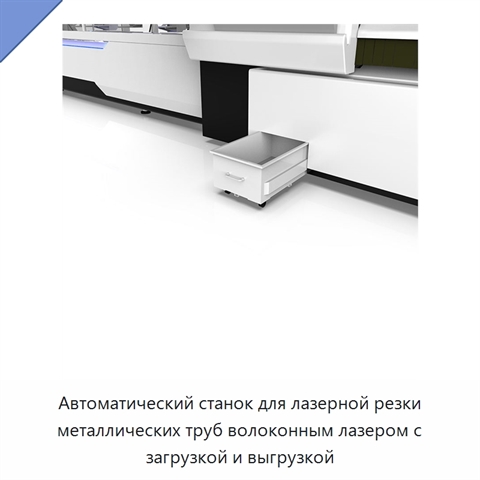

Автоматический станок предназначен для лазерной резки металлических труб круглого, квадратного, прямоугольного, овального, талиевидного и шестигранного профиля. Для квадратных труб предусмотрен диапазон размеров сечения от 20 × 20 до 150 × 150 мм, для круглых труб — диаметр от 10 до 210 мм. Для труб из углеродистой и нержавеющей стали толщина стенки составляет от 0,5 до 10 мм. Универсальное устройство автоматической загрузки и выгрузки обеспечивает подачу круглых, квадратных и прямоугольных труб и сокращает необходимость ручной подачи. Отходы резки автоматически сбрасываются в тележку для отходов, что позволяет вести непрерывную обработку труб. Рама выполнена цельносварной конструкцией. Станок обрабатывает нержавеющую, углеродистую и легированную сталь, алюминий, медь, титан, а также высокотвёрдые и хрупкие сплавы. Волоконный лазерный источник имеет мощность 1000 Вт. Рабочая зона составляет 6 м, габариты станка — 11900 × 1880 × 2260 мм, масса — 8000 кг. Передача выполнена по реечной схеме с двумя приводами. Система ЧПУ поддерживает автоматический поиск кромки, резку на ходу и интеллектуальную раскладку заготовок. Пневматический патрон с двухкулачковой конструкцией обеспечивает быстрое зажатие и высокую точность фиксации; остаток материала при его использовании на 100 мм короче, чем у электрического патрона. Шкаф управления оснащён кондиционером для автоматического поддержания постоянной температуры. Электрические параметры включают напряжение 380 В, частоту 50/60 Гц и ток 60 А.

Наименование производителя

Auto Loading Unloading Metal Fiber Laser Tube Cutting Machine
