Артикул: 130-140
Модель: ЦХЭВ-54-1М
Секция: Дополнительная

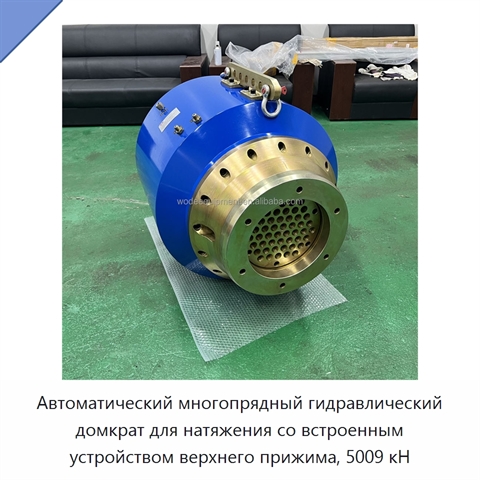

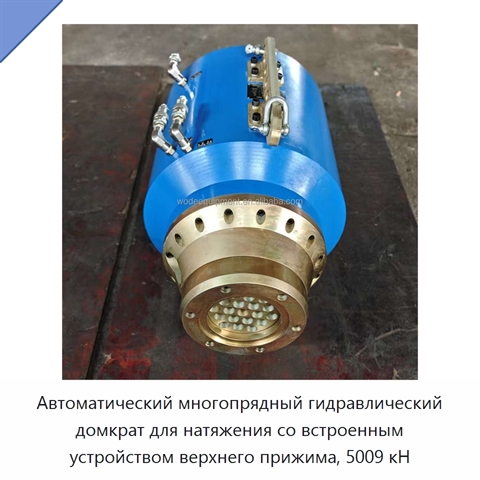

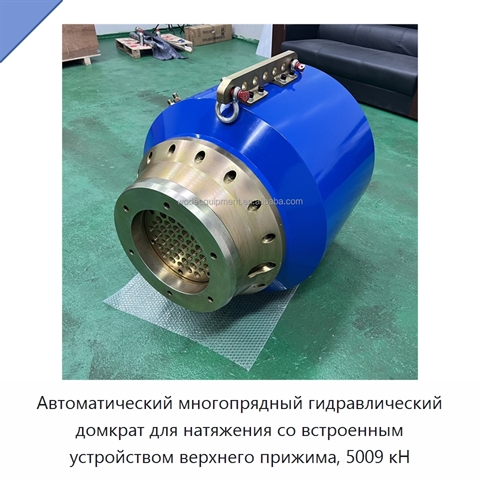

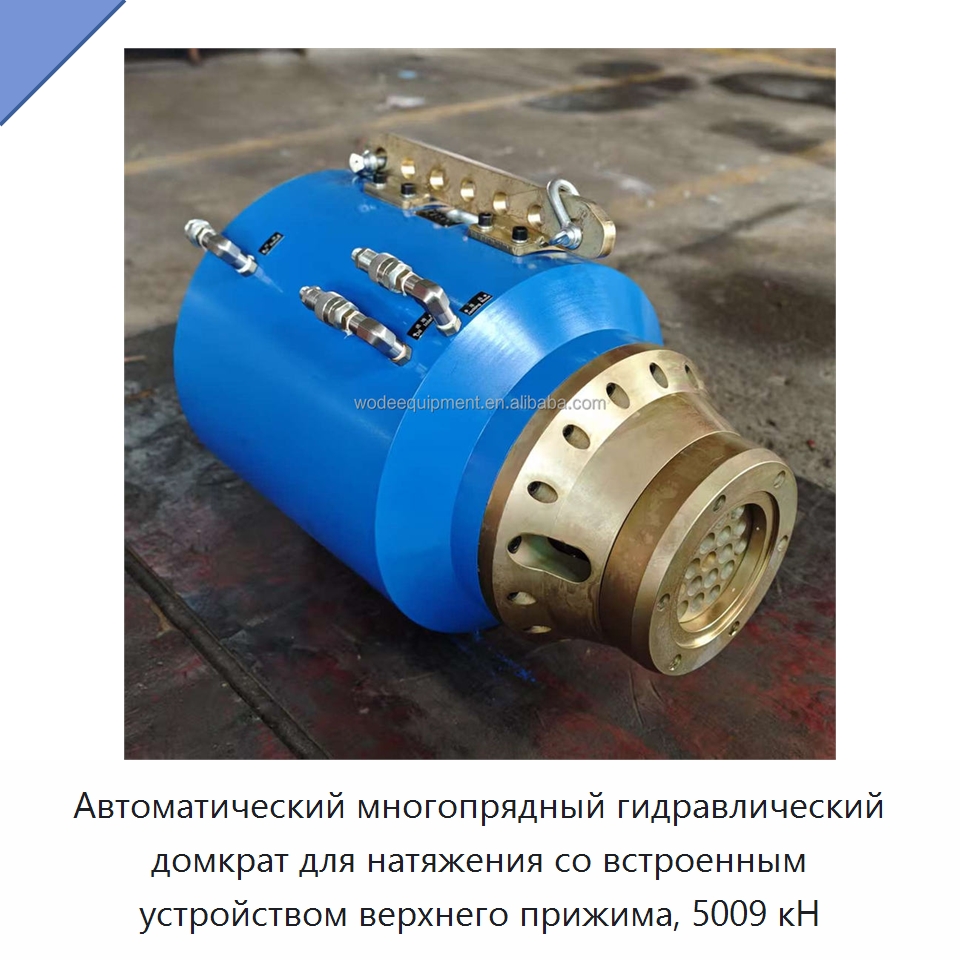

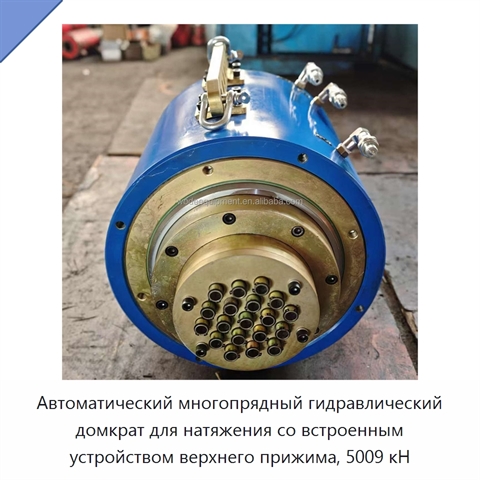

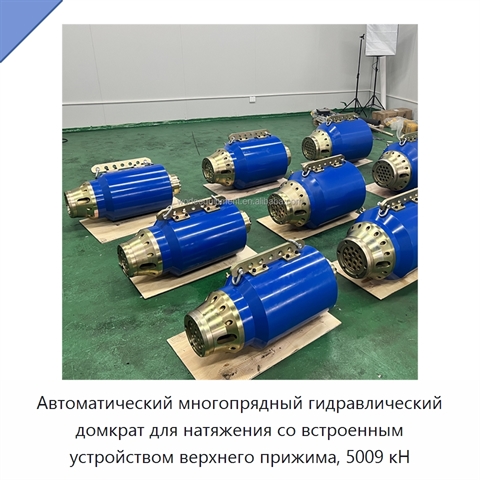

Автоматический многопрядный гидравлический домкрат для натяжения со встроенным устройством верхнего прижима, 5009 кН
Автоматический многопрядный гидравлический домкрат предназначен для натяжения арматурных канатов в постнапрягаемых предварительно напряжённых бетонных конструкциях. Конструкция включает два независимых масляных контура: один обслуживает натяжение, второй — верхний прижим. Встроенное устройство верхнего прижима работает совместно с автоматической инструментальной анкерной плитой. При удержании натяжения прижимной поршень вводит клинья непосредственно в отверстия анкера без предварительного сброса давления; это сокращает обратное перемещение канатов и потери предварительного напряжения. Равномерная посадка клиньев предотвращает проскальзывание проволок, ослабление анкеровки и неполный зажим. Номинальное усилие натяжения составляет 5009 кН, ход натяжения — 250 мм, номинальное давление масла — 56 МПа, площадь натяжного поршня — 894 см², площадь возврата — 423,3 см². Для верхнего прижима предусмотрены номинальное усилие 216 кН, давление масла 10 МПа и площадь поршня 216 см². Домкрат рассчитан на одновременную работу с 19 арматурными канатами диаметром 15,7 мм. Габаритный размер составляет φ505 × 880 мм, масса — 782 кг. Гидравлические рукава подключаются через угловые соединения NPT 90°. Натяжение, прижим и анкеровка выполняются за один рабочий цикл без ручного забивания клиньев и повторного домкрачивания.
Задать вопрос Искать на Baidu
Какую задачу решает многопрядный гидравлический домкрат для натяжения
Многопрядный гидравлический домкрат применяется для натяжения и анкеровки 19 арматурных канатов диаметром 15,7 мм при постнапряжении мостовых и других предварительно напряжённых бетонных конструкций.
Характеристики ЦХЭВ-54-1М
Модель (по базе 91Т)ЦХЭВ-54-1М
Материалуглеродистая сталь
Максимальная высота250 см, по индивидуальному заказу
Источник питаниягидравлический
Типполый гидравлический домкрат
Многопрядный гидравлический домкрат для натяжения - гибкость поставки.
Мы понимаем, что каждый проект уникален. Поэтому по вашему запросу возможна адаптация технических характеристик, типоразмеров и комплектации ЦХЭВ-54-1М под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Мы понимаем, что каждый проект уникален. Поэтому по вашему запросу возможна адаптация технических характеристик, типоразмеров и комплектации ЦХЭВ-54-1М под конкретные условия применения (силами первого производителя или силами нашего завода в России).
Дата последней проверки актуальности информации: 10.08.26
Производитель и характеристики проверены.
