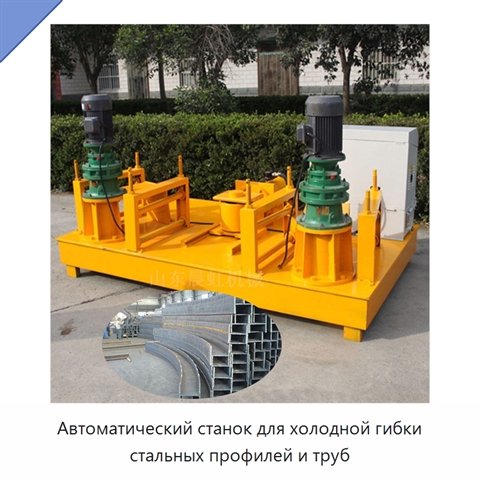

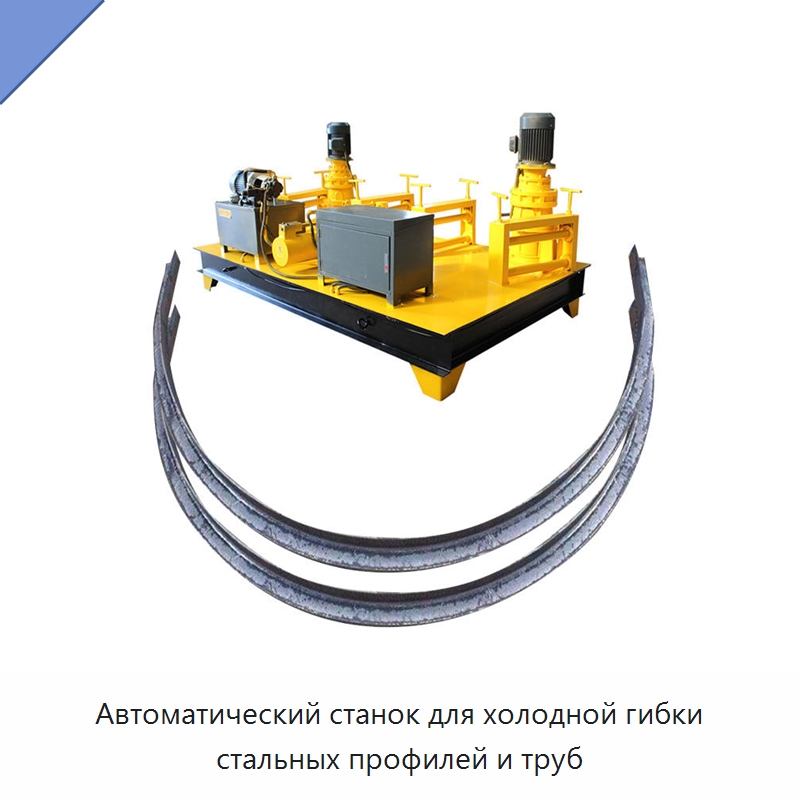

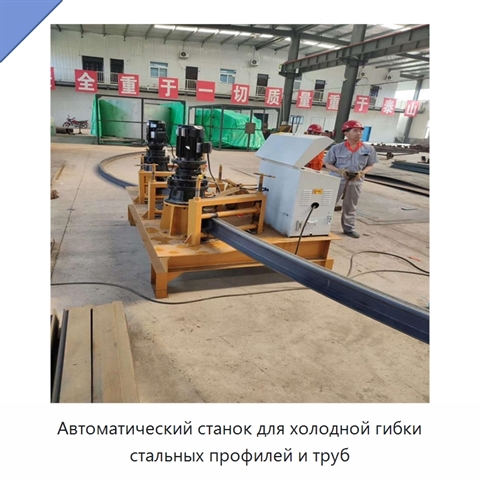

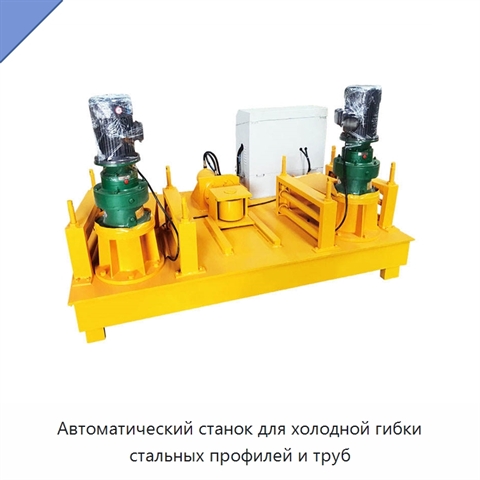

Автоматический станок для холодной гибки стальных профилей и труб

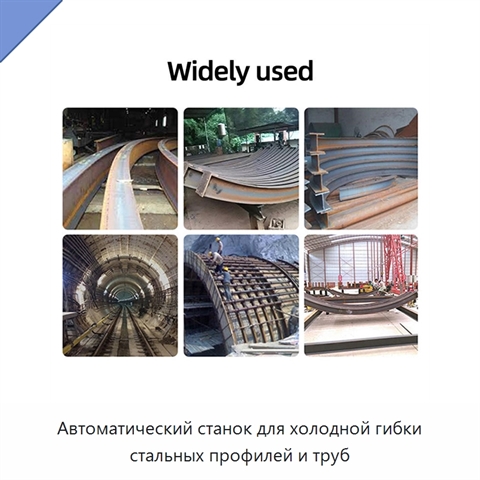

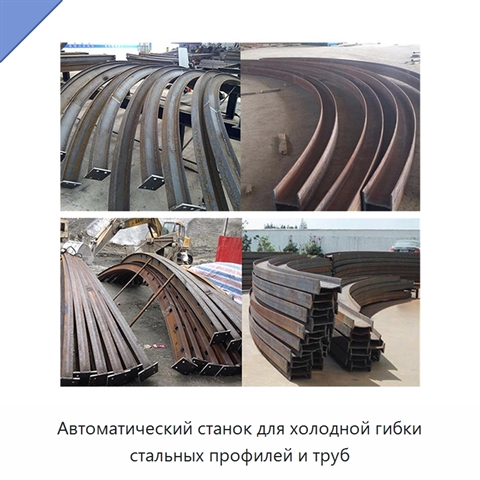

Станок предназначен для холодной гибки стальных профилей и труб. Нижняя часть конструкции увеличена для предотвращения деформации. Межосевое расстояние двух основных колёс можно установить на 2,1 или 1,45 м; детали заменяются без повторной калибровки. Смена формы позволяет выполнять арочную прокатку, гибку с изменением диаметра и гибку под фиксированным углом U-образной стали, двутавров I- и H-образного сечения, швеллера, уголка, рельсовой и квадратной стали, а также стальных труб и прутков. Обрабатываемый металл — нержавеющая сталь. Четыре исполнения рассчитаны на обработку до 220, 250, 280 и 450×320 мм соответственно. Мощность по исполнениям составляет 9, 12, 12 и 17,5 кВт, а габариты первых трёх — 2,5×1,2×1,5 м и четвёртого — 4,5×2,2×1,9 м. Скорость хода цилиндра для всех исполнений равна 1–13 мм/с. Скорость основного приводного колеса составляет 7–10 об/мин у первых трёх исполнений и 4×6,5 об/мин у четвёртого. Минимальный диаметр гибки равен соответственно 1,7, 2, 2,2 и 2,2 м; давление гидравлической системы — 20, 20, 20 и 31,5 МПа, масса — 2380, 2380, 2380 и 7000 кг.
