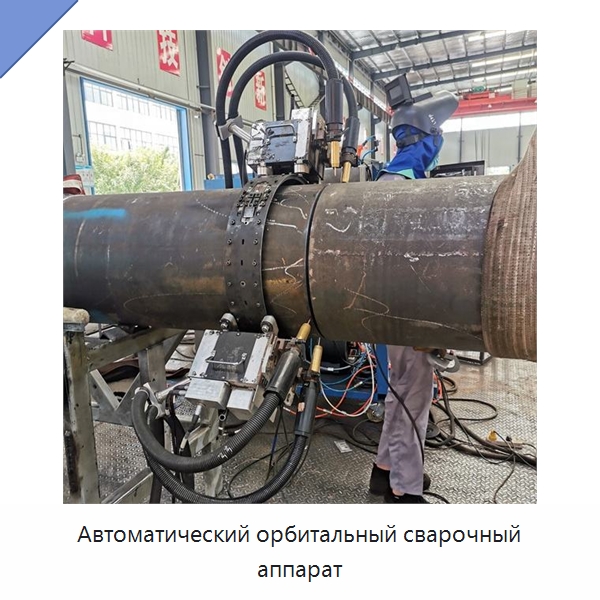

Автоматический орбитальный сварочный аппарат

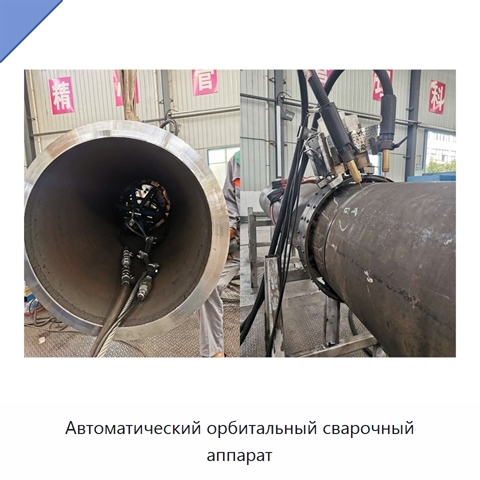

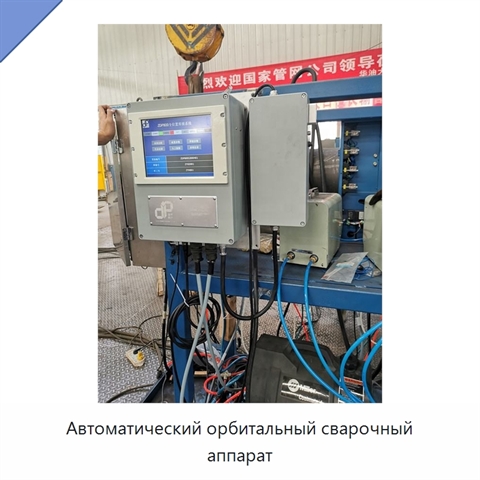

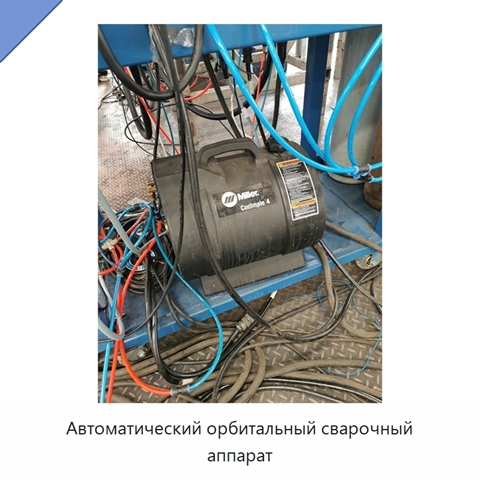

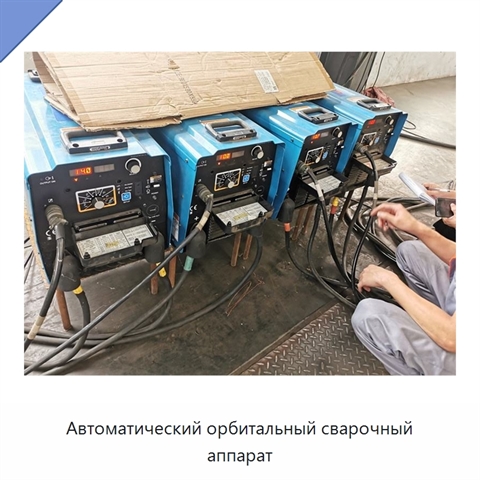

Автоматический орбитальный сварочный аппарат оснащён защищённым ручным пультом дистанционного управления с экраном с микрорешёткой, обеспечивающим чёткое отображение при экстремальных погодных условиях. Сенсорный экран контроллера диагональю 177,8 мм предназначен для редактирования сварочных параметров в реальном времени и вывода журнала. Контроллер имеет системы водяного охлаждения и нагрева. В конфигурацию входят два устройства для задания соотношения газовой смеси, две сварочные каретки, четыре источника питания, четыре податчика проволоки и два водяных охладителя. Размер сварочной каретки составляет 510 × 453 × 315 мм, масса с горелкой — 16 кг. Рабочий размер по вертикали равен 50 мм, диапазон регулировки угла составляет 0–180°. Частота качания — 240 колебаний в минуту, диапазон регулировки качания — 0–50 мм, коэффициент формы качания — 0–1, время задержки слева или справа — 0–2 с. Скорость подачи проволоки регулируется в пределах 0–15 м/мин, скорость перемещения — 0–2 м/мин. Угловой датчик имеет диапазон 360° ± 0,1. Двигатели подачи проволоки и перемещения используют кодовое управление, горизонтальный двигатель выполнен шаговым. Минимальный применимый диаметр трубы составляет 114 мм. Предусмотрена сварка одной или двумя проволоками.
