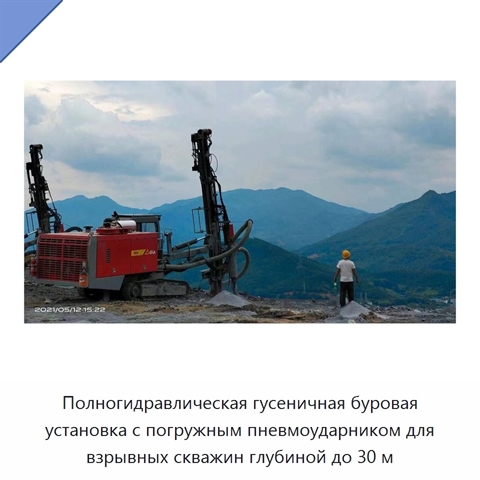

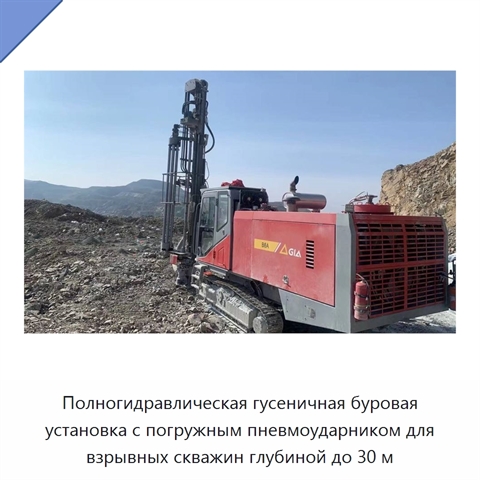

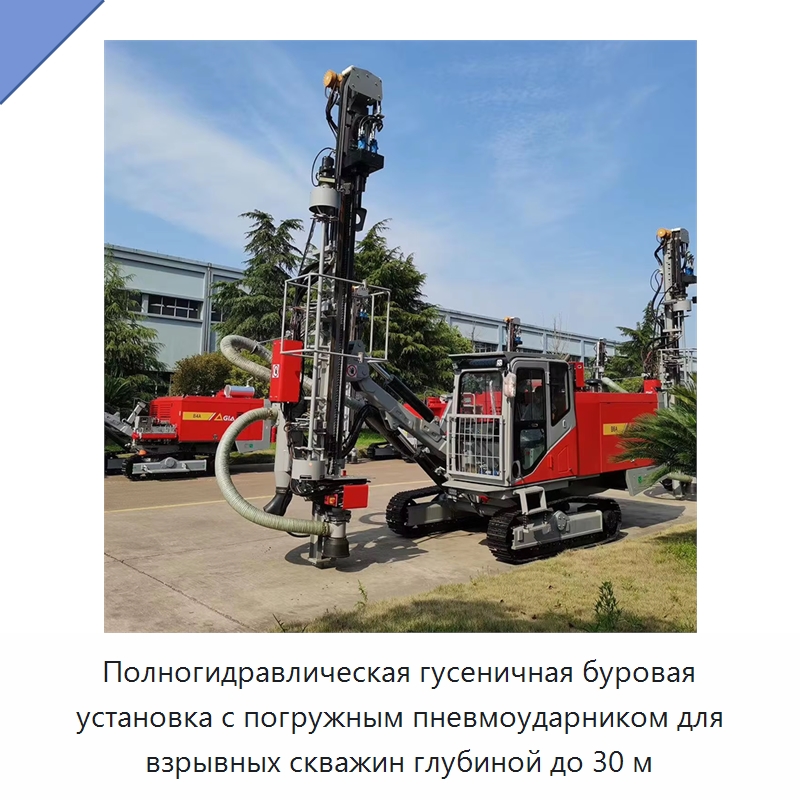

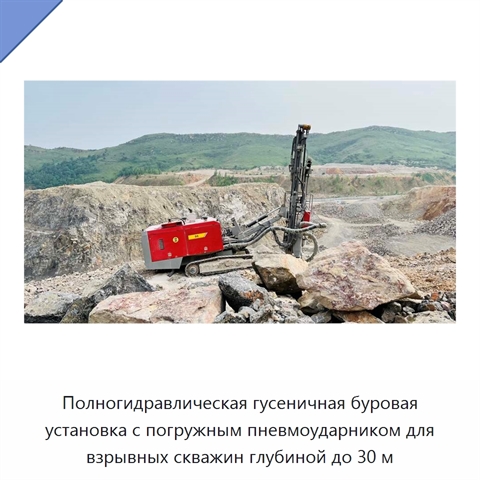

Полногидравлическая гусеничная буровая установка с погружным пневмоударником для взрывных скважин глубиной до 30 м

Полногидравлическая гусеничная буровая установка с погружным пневмоударником выполняет бурение взрывных скважин диаметром 90–138 мм на глубину до 30 м. В конструкции объединены буровой модуль и передвижной воздушный компрессор с двухступенчатой компрессорной частью. Рабочее давление воздуха составляет 18 бар, расход воздуха — 18 м³/мин. Диапазон твёрдости при бурении — F6–20. Установка рассчитана на буровую штангу размером 76 × 300 мм и погружные пневмоударники типоразмеров 88,9 и 101,6 мм. Максимальный крутящий момент вращателя достигает 2300 Н·м, частота вращения регулируется в пределах 0–100 об/мин. Ход подачи равен 5730 мм, компенсационная длина — 1000 мм; максимальное тягово-толкающее усилие составляет 12 кН, подъёмное усилие — 18 кН. Для подачи применяется цилиндро-цепной механизм. Мощность дизельного двигателя составляет 194 кВт. Скорость передвижения находится в диапазоне 1,6–3,3 км/ч, преодолеваемый уклон — 20°, дорожный просвет — 380 мм. Габаритные размеры установки составляют 8400 × 2400 × 3300 мм, масса — 12 000 кг, объём бака дизельного топлива — 310 л. Пыль улавливается двухступенчатым сухим пылеуловителем. Автоматическая система смены штанг обеспечивает управление одним оператором, кабина оснащена кондиционером.
