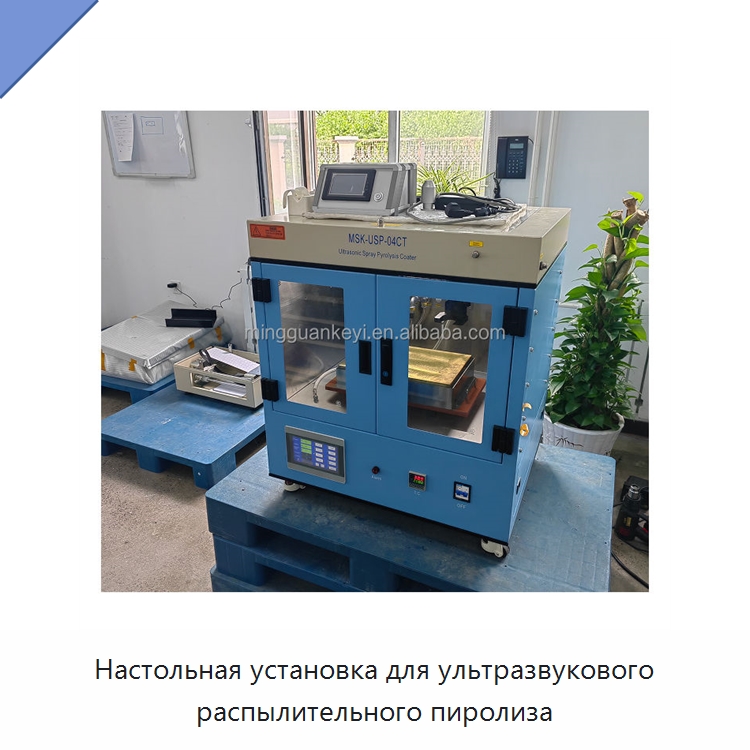

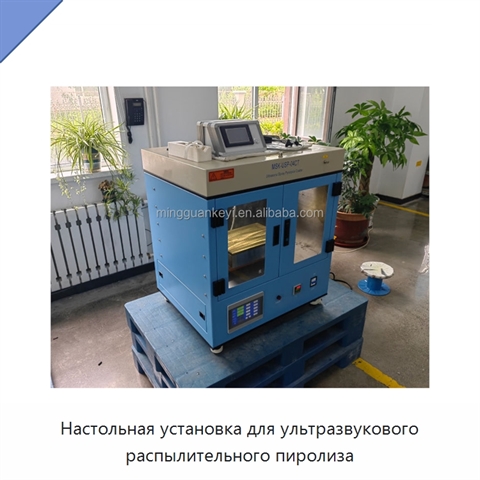

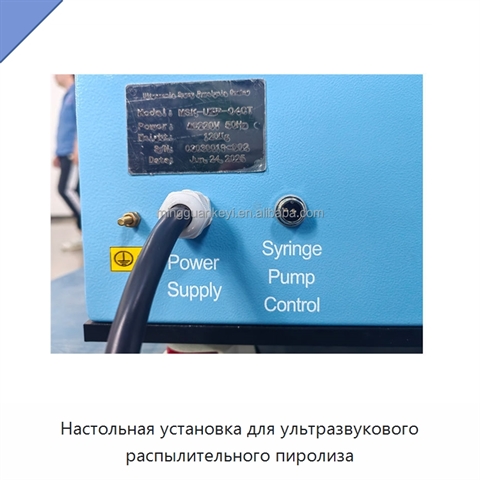

Настольная установка для ультразвукового распылительного пиролиза

Установка оснащена программным управлением ПЛК и сенсорным экраном. Узел перемещения с синхронным шкивом соединён с линейной направляющей; конструкция обеспечивает высокую скорость и низкий уровень шума. Предусмотрены сменные сопла с регулировкой высоты для настройки поверхности распыления. Пневматическая поддержка сопла помогает управлять осаждением распылённых частиц раствора в заданной зоне. Относительная влажность при установке допускается от 10 до 85% при 25 °C без конденсации, температура окружающей среды составляет 5–45 °C. Рядом не должно быть источников сильной вибрации и коррозионных газов; свободное пространство вокруг оборудования должно быть не менее 200 мм. Подключение воды не требуется. Для работы нужен сжатый газ от компрессора с давлением более 0,4 МПа, а оборудование подключается к вытяжному трубопроводу. Рекомендуемый верстак имеет размеры 1000×800×550 мм и сплошную опору с нагрузкой не менее 150 кг. Ход по осям X и Y составляет соответственно 1–300 мм и 1–220 мм; максимальная ручная регулировка по оси Z составляет 90 мм. Скорость перемещения по каждой из осей X и Y в ручном режиме составляет 10–300 мм/с, в автоматическом режиме — 10–600 мм/с. Расстояние между слоями регулируется в диапазоне 1–100 мм. Ультразвуковые сопла имеют частоту 40 кГц ±10%, максимальная мощность ультразвука составляет 200 Вт, размер частиц — 10–20 мкм. Допустимая вязкость раствора составляет не более 100 сП, содержание твёрдого вещества — не более 10%. Выпускной порт имеет диаметр 75 мм. Общая мощность основной установки составляет 2,8 кВт без учёта воздушного компрессора. Питание однофазное, частота — 50 Гц, подключение выполняется через стандартную трёхконтактную розетку 16 А с заземлением.

Наименование производителя

Bench-Top Ultrasonic Spray Pyrolysis Coating Unit MSK-USP-04CT
