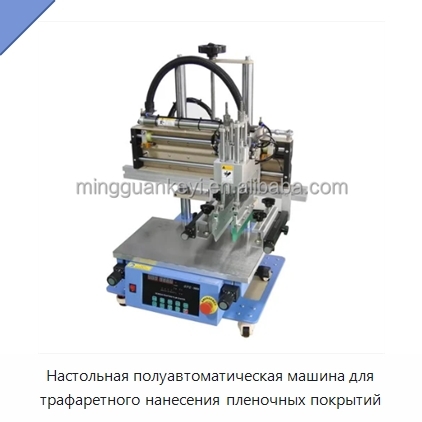

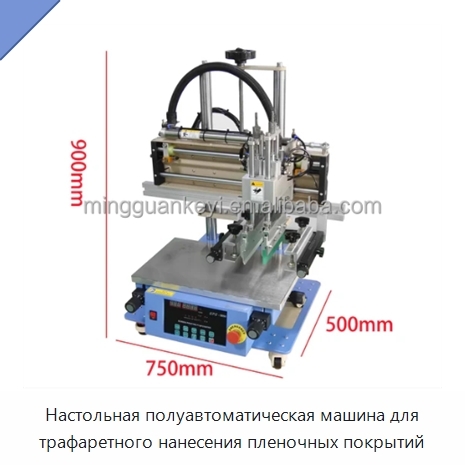

Настольная полуавтоматическая машина для трафаретного нанесения пленочных покрытий

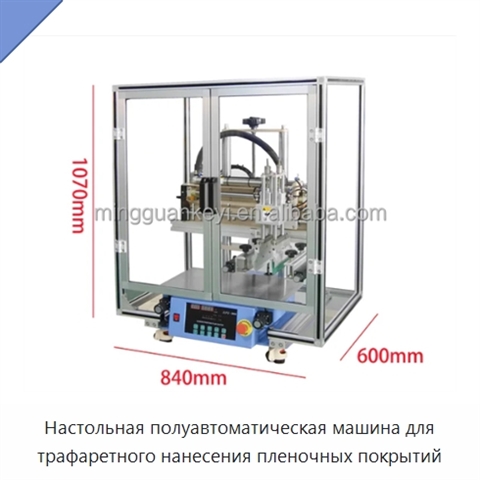

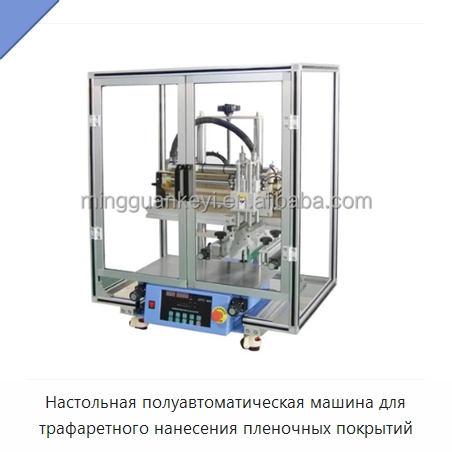

Настольная прецизионная машина предназначена для трафаретного нанесения пленочных покрытий с рисунком. Рабочая зона нанесения и площадь вакуумного держателя составляют 300 × 500 мм; максимальная эффективная область печати — 280 × 350 мм. Вакуумный держатель фиксирует листовую подложку, а вакуумный насос встроен в нижнюю часть машины. Управление доступно ножной педалью и в автоматическом режиме; цифровой дисплей подсчитывает количество отпечатков. Печатающий нож приводится сжатым газом и работает при постоянном давлении. Длину и ширину печати, а также угол наклона ножа можно регулировать. Машина рассчитана на однофазное питание 208–240 В при частоте 50/60 Гц. Толщина подложки регулируется в диапазоне 0–80 мм. Точная настройка по оси X составляет ±10 мм при общем ходе 20 мм, по оси Y — ±8 мм при общем ходе 16 мм. Держатель трафаретной маски рассчитан на маски длиной 300–600 мм и шириной 200–350 мм; регулировка по оси Y выполнена ходовым винтом с диапазоном ±30 мм и общим ходом 60 мм. В комплект входят два держателя ракеля и два ракеля шириной 170 и 250 мм. Точность позиционирования составляет ±0,08 мм. Прозрачный защитный экран с блокировкой доступен как дополнительная опция. Для работы требуются насос сжатого воздуха, не входящий в комплект, и давление 0,5–0,6 МПа. При использовании газового баллона необходим двухступенчатый регулятор давления. Габариты без защитного экрана составляют 750 × 500 × 900 мм, с экраном — 840 × 600 × 1070 мм; масса нетто — 90 кг.

Наименование производителя

Bench-Top Semi-Automatic Screen Printing Film Coater with Vacuum Chuck 280*350mm - SPC-3050
