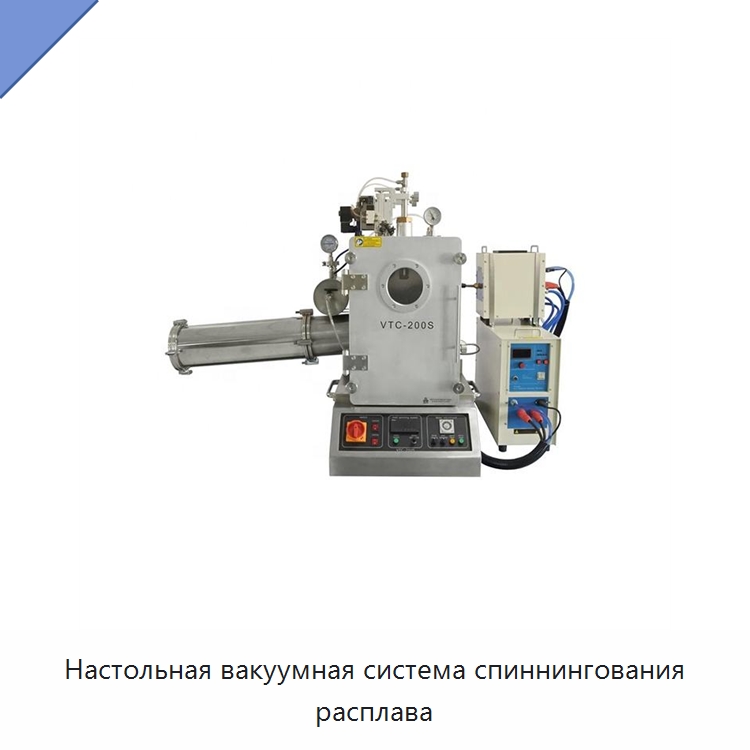

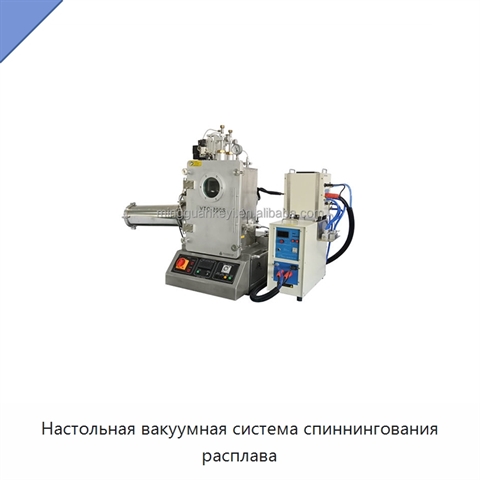

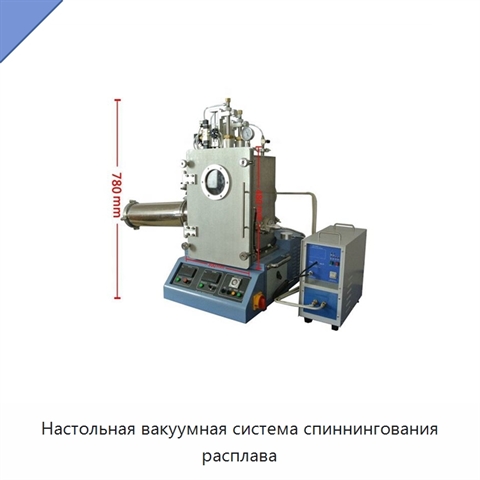

Настольная вакуумная система спиннингования расплава

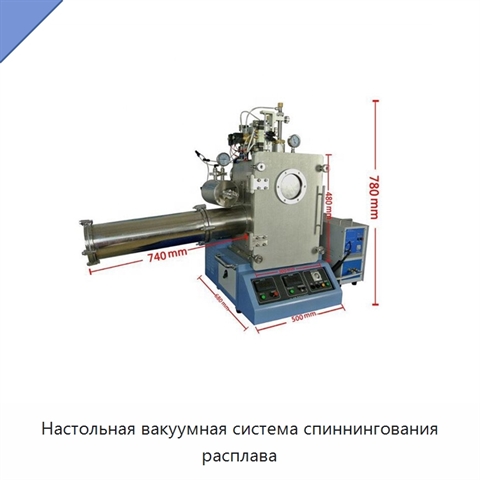

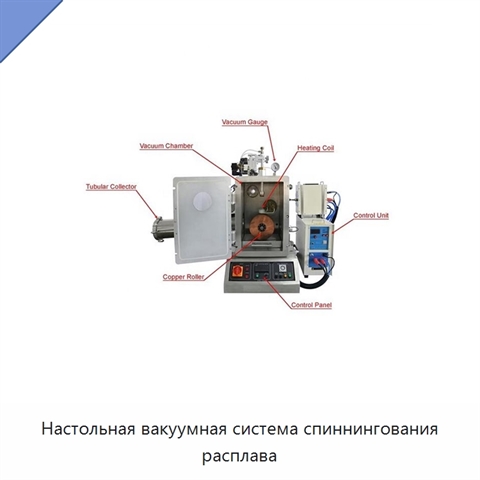

Металлические слитки расплавляются индукционным нагревом, после чего из тигля под избыточным давлением формируется тонкая струя расплава. Она подается на быстро вращающееся холодное медное колесо, где материал быстро охлаждается и затвердевает. Герметичная камера из нержавеющей стали имеет размеры 300 × 300 × 480 мм, шарнирную дверь и кварцевое смотровое окно диаметром 120 мм. При использовании турбонасоса уровень вакуума достигает 5 × 10^-5 торр за 30 минут; двухступенчатый масляный насос доступен опционально для получения вакуума до 10^-6 торр. Впускной и выпускной клапаны служат для продувки инертным газом и защиты образцов от влаги и кислорода. Цифровая панель управления позволяет регулировать температуру, мощность индукционного нагрева, скорость вращения медного колеса и давление в тигле, а также управлять насосами и электромагнитными клапанами. Нагреватель мощностью 15 кВт работает в диапазоне частот 30–80 кГц, максимальная температура обработки составляет 2000 °C, загрузка образца — 5–20 г для материалов на основе железа. Медное колесо имеет диаметр 200 мм, скорость вращения до 31 м/с и частоту до 3000 об/мин; расстояние между тиглем и колесом регулируется в пределах 0–10 мм. В комплект входят два кварцевых тигля с отверстием диаметром 0,5–1 мм для материалов с температурой плавления ниже 1200 °C. Для сбора затвердевшего материала предусмотрен герметичный барабан длиной 300 мм. Габариты установки составляют 1240 × 680 × 780 мм.
