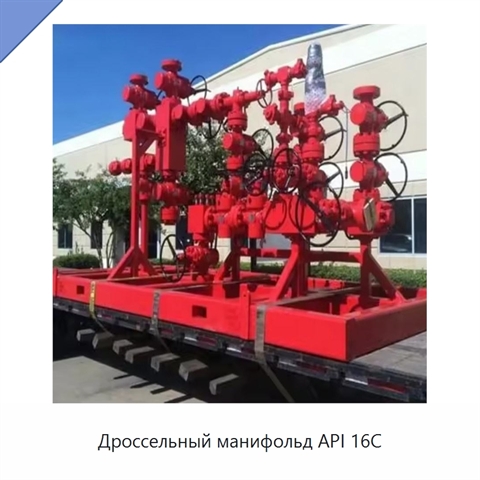

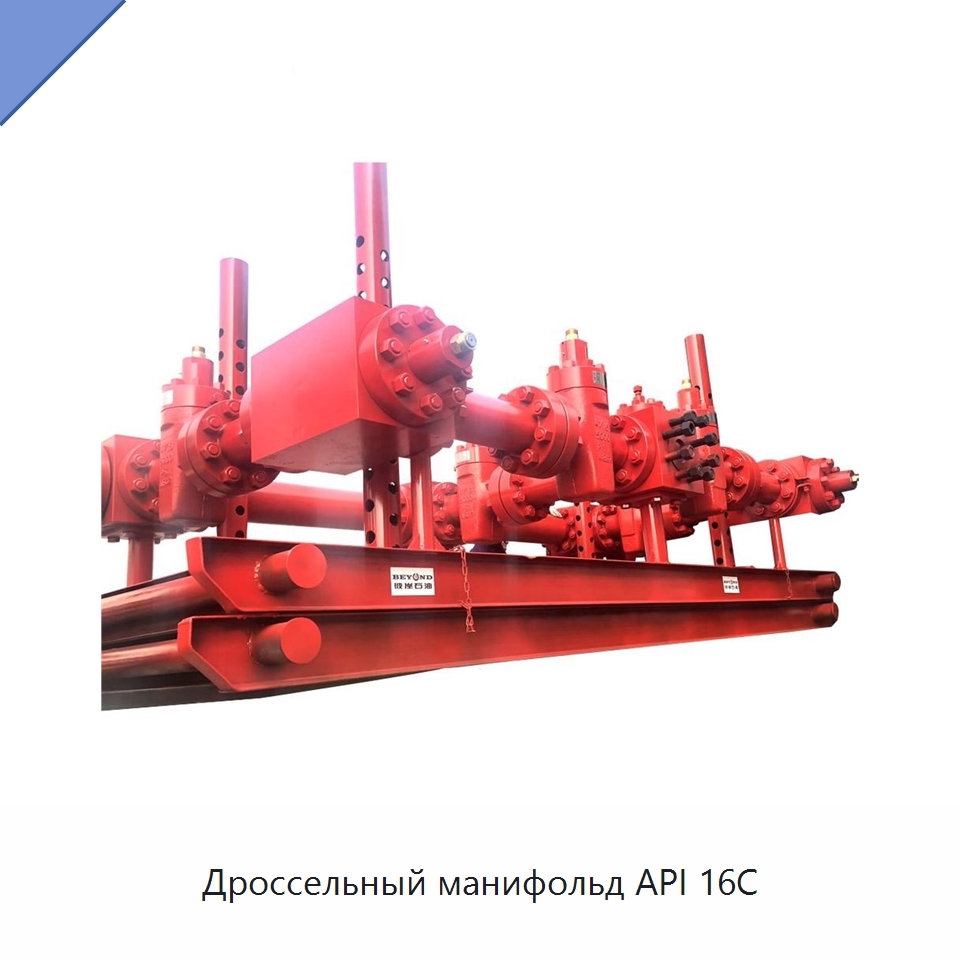

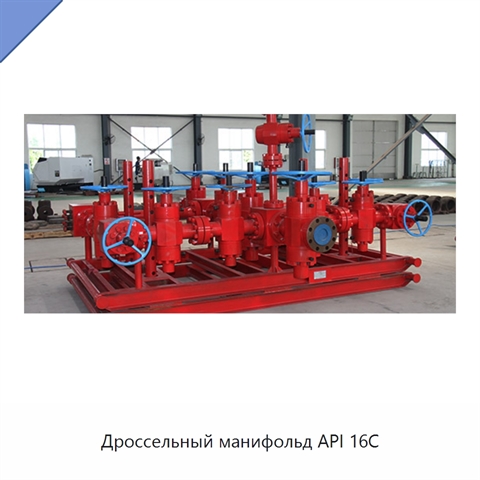

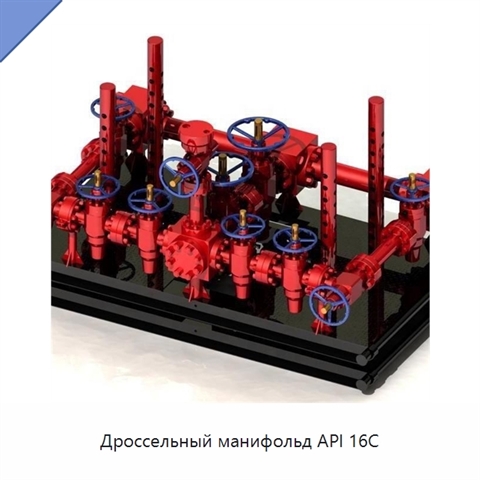

Дроссельный манифольд API 16C

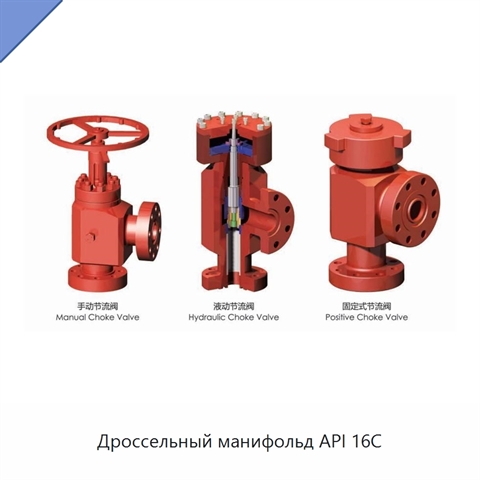

Дроссельный манифольд имеет конструкцию с пятью задвижками и включает дроссельные клапаны, трубопроводы и трубные соединительные детали. Регулировка дроссельного клапана может быть ручной, гидравлической или фиксированной. Рабочими средами являются природный газ, буровой раствор и различные буровые жидкости. Основной диаметр линии сброса составляет 77,7875–103,1875 мм, диаметры дроссельной линии и линии глушения скважины — 52,3875–103,1875 мм. Температурный класс — PU, рабочий диапазон — от −29 до 121 °C, класс материала — EE. Предусмотрены фиксированные и регулируемые сопла, фланцевое соединение и рабочий манометр. Для исполнений с давлением 35, 70 и 105 МПа масса и габариты соответственно составляют 2530 кг и 1802×1339×680 мм, 3580 кг и 2516×1824×799 мм, 4630 кг и 3270×2371×1038.7 мм.
