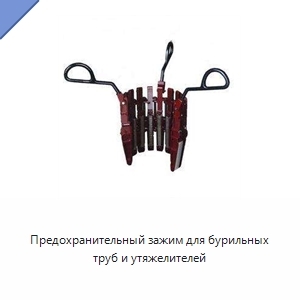

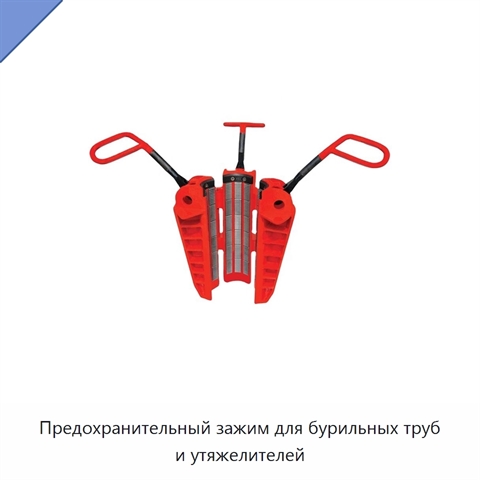

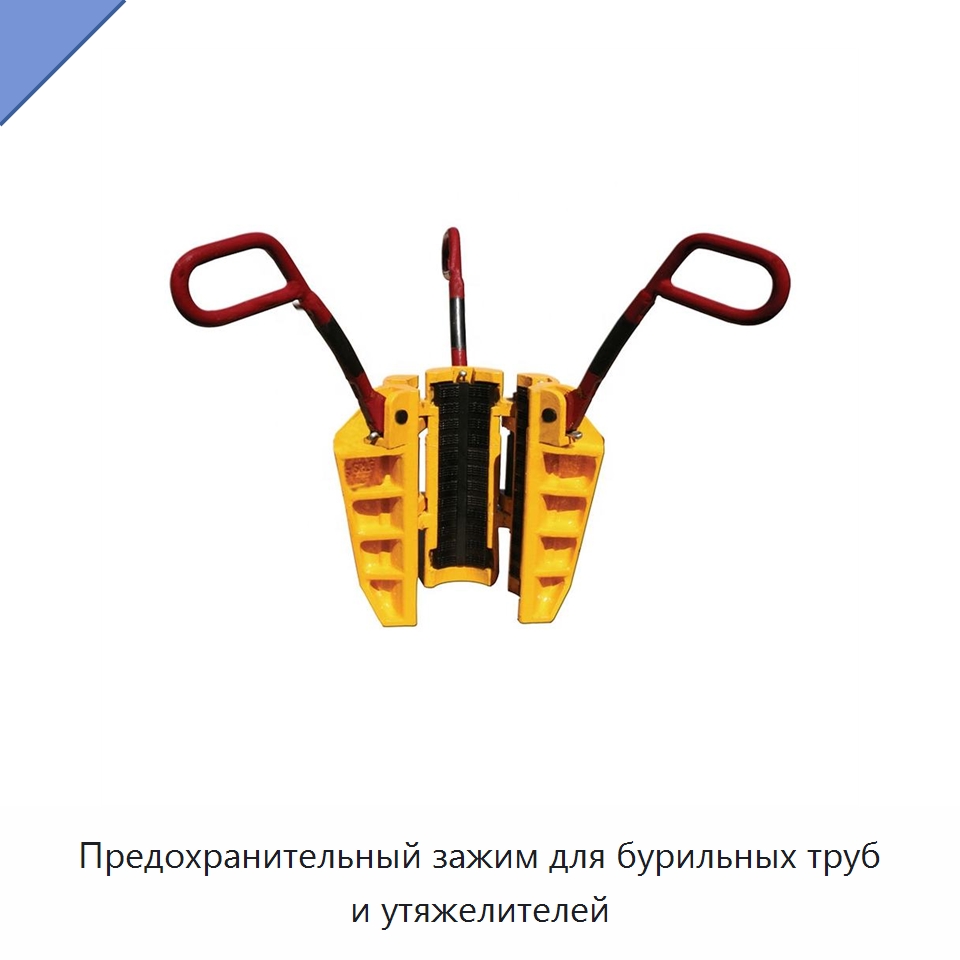

Предохранительный зажим для бурильных труб и утяжелителей

Предохранительный зажим выполнен из отдельных звеньев, соединённых гибкими шарнирами. В каждом звене установлен отдельный конический клин, выполняющий функцию захватного элемента по принципу конического роторного клина. Пружинное усилие удерживает клин в отведённом положении на конусе до затягивания зажима. При затягивании каждый клин создаёт первоначальный контакт с поверхностью трубы. При начале падения трубы или увеличении нагрузки коническая посадка перемещает клин плотнее к поверхности, усиливая захват и блокируя дальнейшее движение. Усилие захвата распределяется равномерно по окружности трубы, поэтому снижается опасность смятия тонкостенной трубы и повреждения её поверхности. Звено вместе с коническим клином образует взаимозаменяемый узел, а конструкция адаптируется к различным диаметрам трубы. Каждое звено изменяет эффективный диаметр захвата на 25,4 мм.
