Артикул: 121-051
Модель: УЖС-95(2Ш)
Секция: Дополнительная

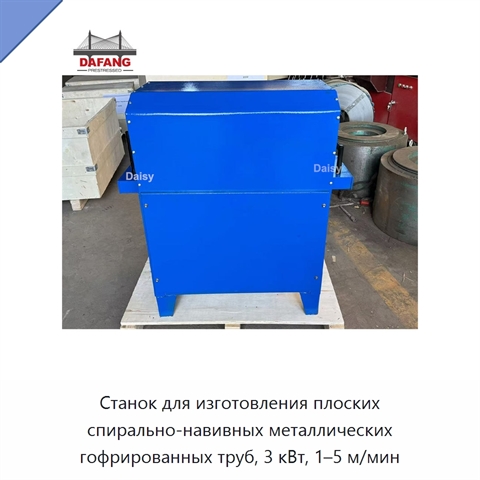

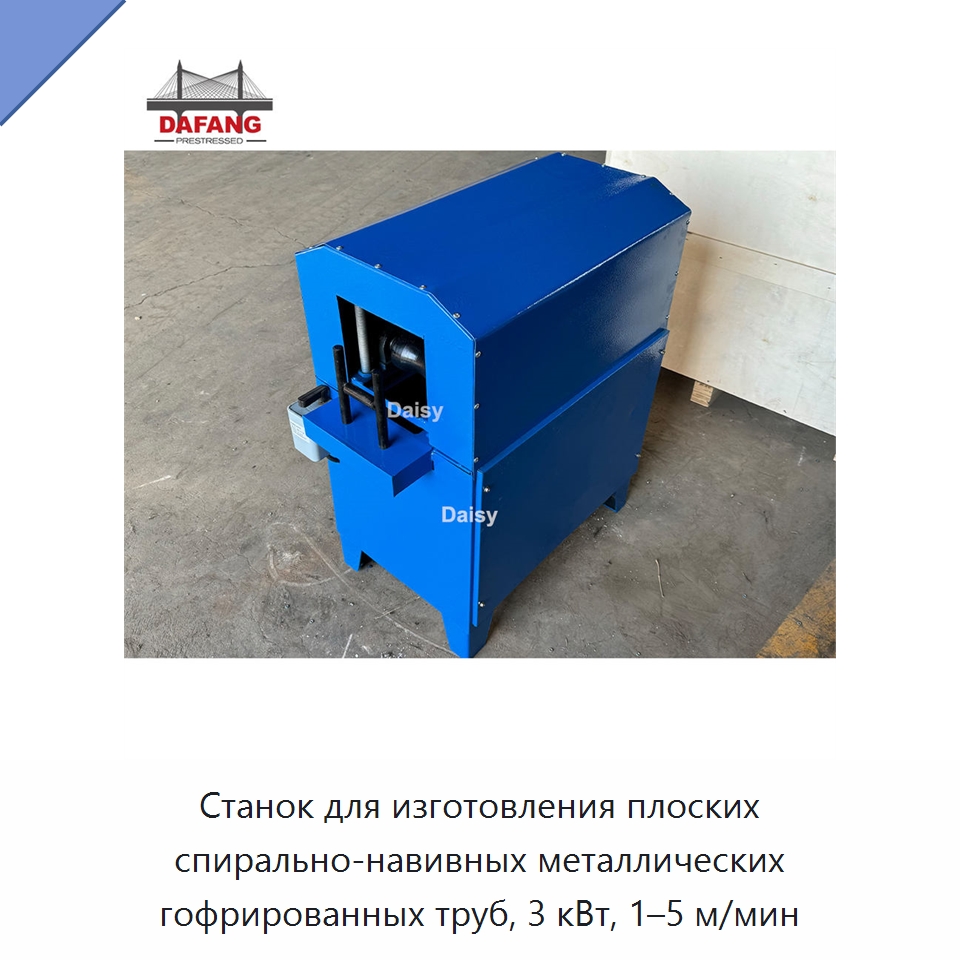

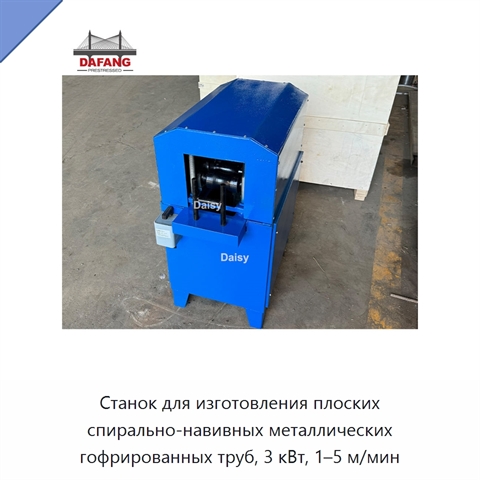

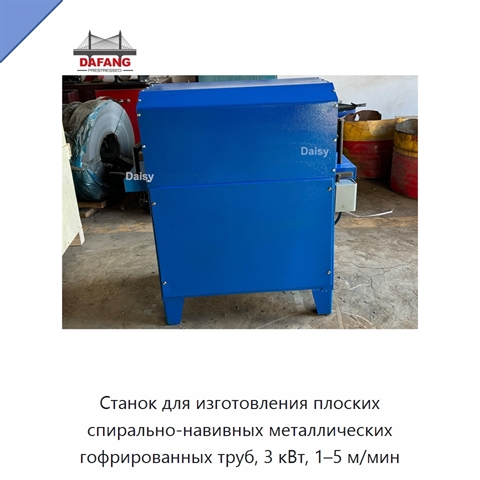

Станок для изготовления плоских спирально-навивных металлических гофрированных труб, 3 кВт, 1–5 м/мин
Станок формует плоские спирально-навивные металлические гофрированные трубы для каналов в предварительно напряжённых бетонных конструкциях. Оборудование перерабатывает круглую металлическую гофрированную трубную заготовку соответствующего размера в плоское сечение. Исходным материалом служит рулон оцинкованной или холоднокатаной стали. Стальная полоса проходит через роликовый формующий узел и получает профиль двойной волны. Её края загибаются в противоположных направлениях, соединяются прямозубым тиснением и уплотняются, образуя плотно сцеплённую гофрированную трубу. Непрерывная навивка продолжается до заданной длины. При контакте переднего конца трубы с концевым выключателем основной двигатель автоматически останавливается, после чего сформированный участок отрезается резаком. Мощность двигателя составляет 3 кВт, напряжение питания — 220 или 380 В, скорость изготовления — от 1 до 5 м/мин. Станок работает со стальной полосой шириной 36 мм и толщиной 0,23–0,4 мм. Внутренние размеры плоского сечения труб составляют 52 × 19, 67 × 19, 76 × 19, 65 × 22, 74 × 22 или 90 × 22 мм. Габариты оборудования — 1100 × 800 × 1400 мм.
Задать вопрос Искать на Baidu
Какую задачу решает станок для плоских металлических гофрированных труб
Станок для изготовления плоских металлических гофрированных труб применяется при строительстве мостов и формировании каналов в предварительно напряжённых бетонных конструкциях.
Характеристики УЖС-95(2Ш)
Модель (по базе 91Т)УЖС-95(2Ш)
Область примененияPrestressed concrete reserved-hole metal bellows
Автоматическая остановкаосновной двигатель останавливается при контакте переднего конца трубы с концевым выключателем
Основные компонентыдвигатель
Способ резкирезак
Мощность(Вт)3 кВт
Толщина листа (мм)0,36 мм
Tube-forming methodнепрерывная спиральная навивка с обжатым замковым соединением двойной волны
Масса590 кг
Внутренние размеры трубы52 × 19, 67 × 19, 76 × 19, 65 × 22, 74 × 22, 90 × 22 мм
Габаритные размеры1100 × 800 × 1400 мм
Диапазон толщины стальной полосы0,23–0,4 мм
Материал заготовкирулон оцинкованной или холоднокатаной стали
Напряжение питания220/380 В
Скорость производства1–5 м/мин
Ширина стальной полосы36 мм
Станок для плоских металлических гофрированных труб - гибкость поставки.
Мы учитываем, что каждый проект индивидуален. В связи с этим возможна донастройка технических характеристик, типоразмеров и комплектации УЖС-95(2Ш) под ваши требования (усилиями первого изготовителя или собственного завода в России).
Мы учитываем, что каждый проект индивидуален. В связи с этим возможна донастройка технических характеристик, типоразмеров и комплектации УЖС-95(2Ш) под ваши требования (усилиями первого изготовителя или собственного завода в России).
Дата последней проверки актуальности данных: 10.08.26
Данные о производителе и характеристиках проверены.
