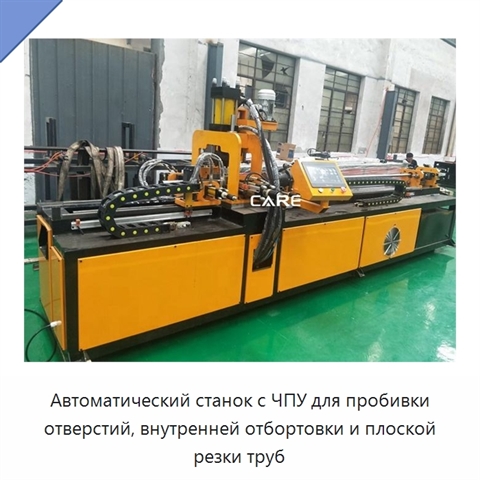

Автоматический станок с ЧПУ для пробивки отверстий, внутренней отбортовки и плоской резки труб

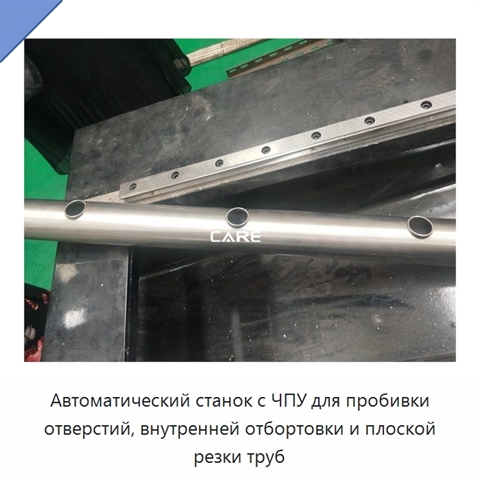

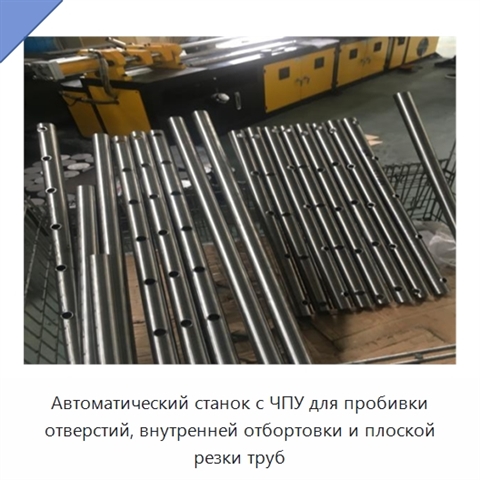

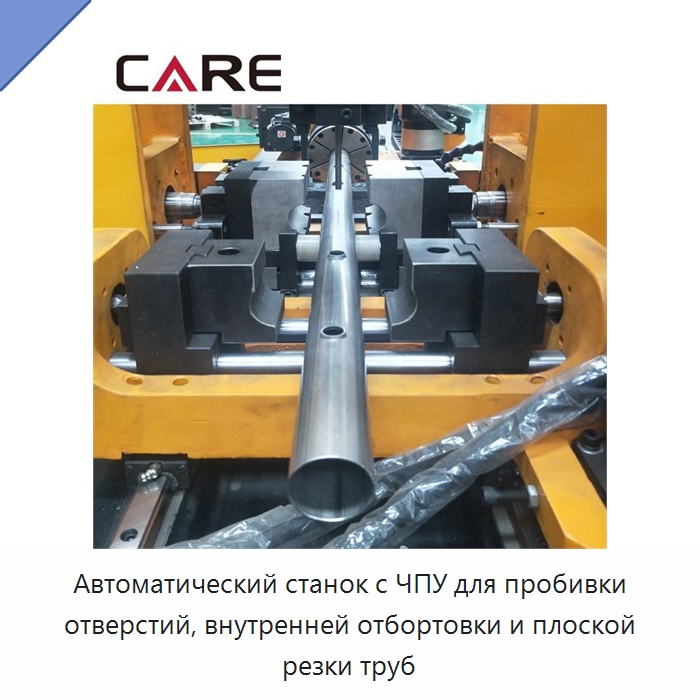

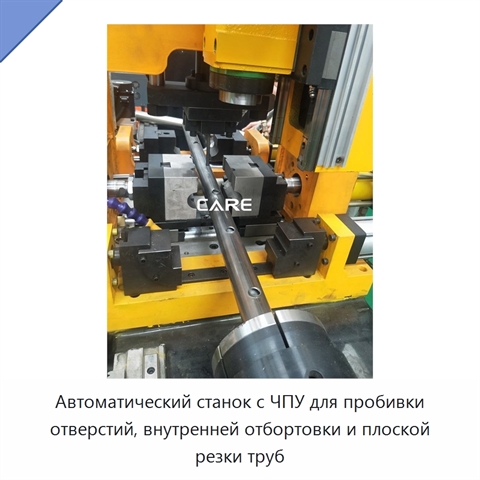

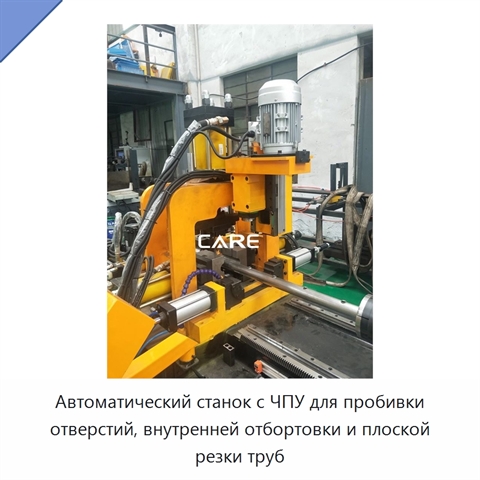

Автоматический станок с ЧПУ выполняет пробивку отверстий, внутреннюю отбортовку и плоскую резку труб. Управление осуществляется через ПЛК, в памяти которого можно хранить до 210 групп программ. Зажим и формование одной трубы выполняются за одну установку, что позволяет получать несколько отверстий с различным межцентровым расстоянием. Минимальное расстояние между отверстиями составляет 50 мм; для меньшего шага требуется предварительно сообщить об этом и заменить форму. При регулярном расположении отверстий возможно симметричное формирование двух рядов, при этом погрешность поворота составляет менее 0,2°. Сервоструктура позиционирования обеспечивает точность установки межцентрового расстояния ±0,10 мм, а угловая точность находится в пределах 0,2°. Функция сервоподтягивания позволяет выполнять пробивку в любой точке одной трубы. При одинаковом диаметре трубы и разных ответвлениях основную зажимную матрицу можно быстро заменить, избегая погрешности после раздельной обработки. Диапазон обработки труб составляет 50–89 мм по диаметру, толщина стенки — 0,5–2,5 мм, эффективная длина — до 1200 мм. Минимальная высота отбортовки составляет 1,5–2,5 мм. Средняя производительность — одно отверстие за 25 секунд при выполнении пробивки, отбортовки и плоской резки. Погрешность межцентрового расстояния отверстий при обработке составляет ±0,15 мм, круглость отбортовки отверстия — не более 0,15 мм, отклонение от круглости конца трубы — не более 0,30 мм. Подающая тележка, вспомогательная тяговая тележка, фиксированное основание силовой головки и основание зажима изготовлены из чугуна с шаровидным графитом. Рама рассчитана на работу без вибрации, а пневматическая и электрическая цепи имеют стандартную компоновку, упрощающую техническое обслуживание.
