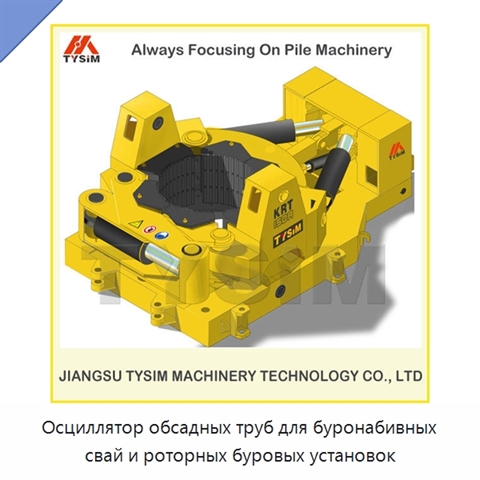

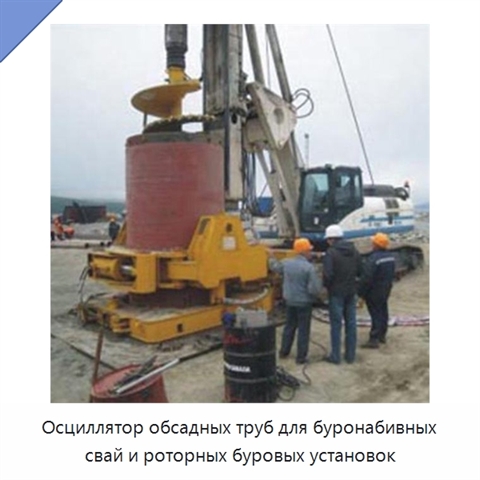

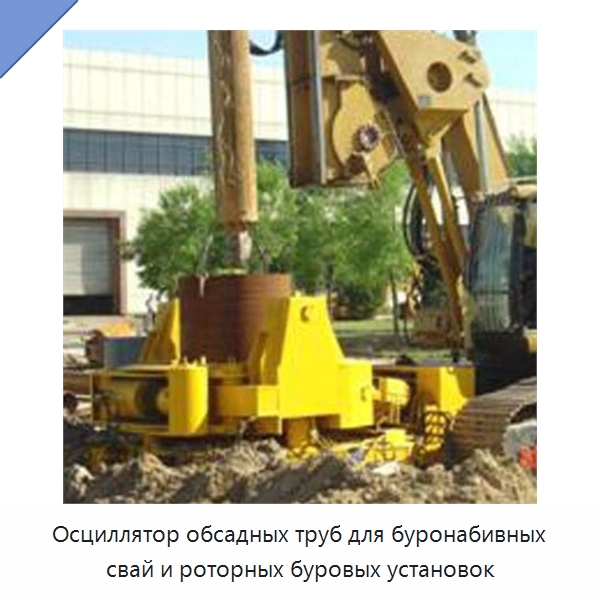

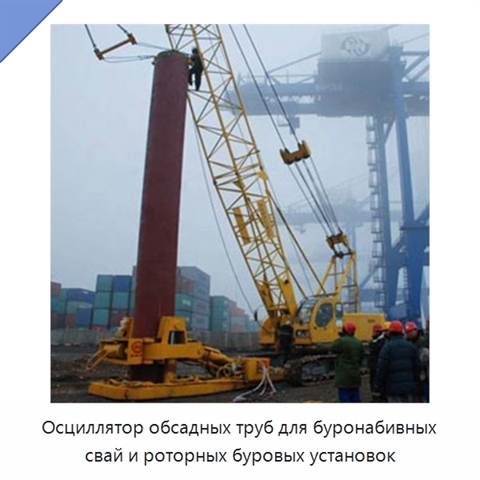

Осциллятор обсадных труб для буронабивных свай и роторных буровых установок

Осциллятор обсадных труб предназначен для погружения обсадных труб при устройстве буронабивных свай совместно с роторной буровой установкой. По сравнению с адаптером привода обсадных труб он создаёт большее усилие заглубления и позволяет погружать трубы в твёрдые слои. Конструкция рассчитана на диаметры 600, 800, 1000, 1200 и 1500 мм; для них используются соответствующие зажимные хомуты. Ход составляет 500 мм, ход обсадной трубы — 260 мм, угол поворота — 20°, высота зажимного хомута — 650 мм, усилие зажима — 2200 кг. Габаритные размеры: 4280 мм в длину, 2730 мм в ширину и 1810 мм в высоту. Съёмный противовес массой от 4 до 10 т изготавливается из бетона на месте работ. Рама противовеса вместе с грунтовым анкером фиксирует нижнюю часть осциллятора и снижает реактивный крутящий момент, передаваемый буровой установке. Насос и выходная мощность роторной буровой установки используются совместно с осциллятором вместо отдельной насосной машины. После погружения обсадной трубы на 3–5 м начинается её автоматическое осциллирование. Болтовые соединения позволяют регулировать расстояние между осциллятором и буровой установкой, а противоскручивающий штифт зажимного хомута обеспечивает передачу 100 % крутящего момента на обсадную трубу. Оборудование рассчитано на работу в неустойчивых слоях, плывунах, скальных формациях, зонах подземных водотоков, старых свай и валунов неправильной формы. ^*

*) Описание товара приведено в редакции, предоставленной иностранным производителем. Инженеры отдела 91Т уже запланировали техническую и эстетическую редактуру. В скором времени мы проверим технические нюансы, уточним характеристики и терминологию и доработаем текст, чтобы описание ЛНЮ-92(2П) отвечало на большинство вопросов, а его назначение, возможности и область применения были понятны и доступны. Если вопрос актуален сейчас — просто задайте его нам.
