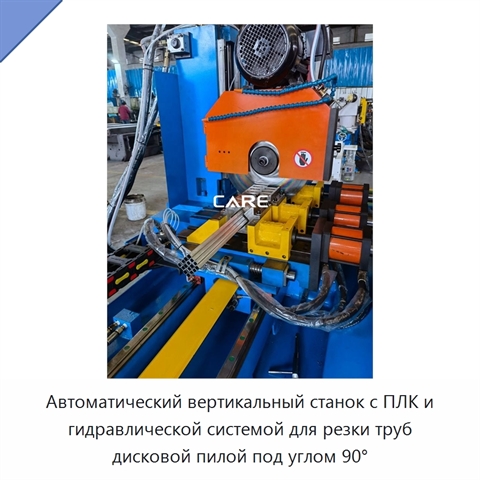

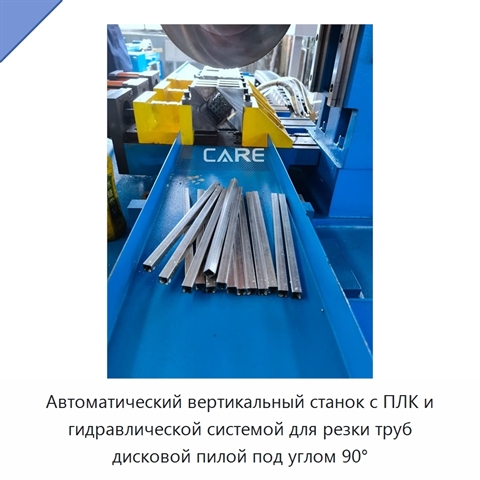

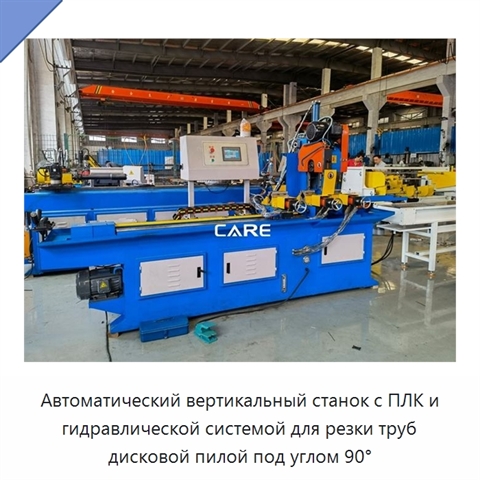

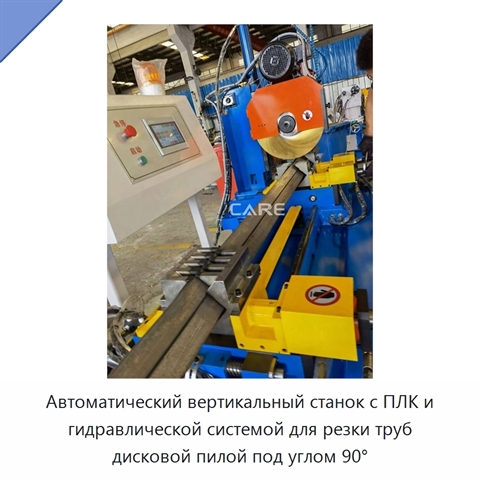

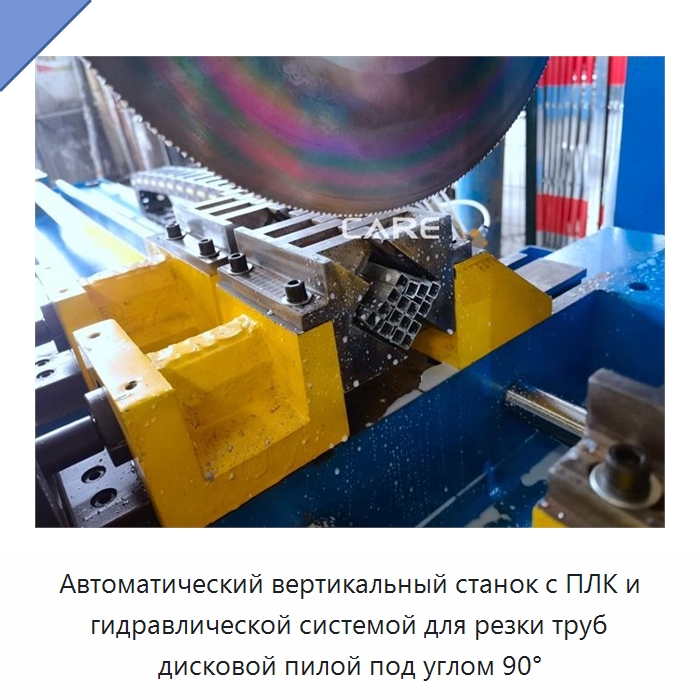

Автоматический вертикальный станок с ПЛК и гидравлической системой для резки труб дисковой пилой под углом 90°

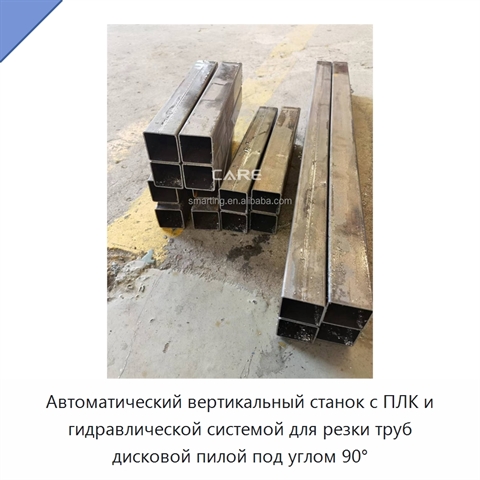

Автоматический вертикальный станок с интерфейсом человек–машина работает под управлением ПЛК или однокристального компьютера. Рабочий цикл включает автоматические подачу, зажим и отрезку; предусмотрена многократная подача с длиной одного шага 5–700 мм, 6–1500 мм либо 6–2000 мм в зависимости от исполнения. Конструкция с несколькими передачами рассчитана на тяжёлую резку, обеспечивает точность и стабильность обработки. Станок комплектуется дисковой пилой с полотнами размером 250–400 мм либо 350–450 мм; стандартные размеры полотна составляют 350 или 400 мм, а для варианта 400–450 мм предусмотрено центральное отверстие 32 мм. Поддерживаются размеры заготовок: прямоугольная труба 120×90 или 160×80 мм, квадратная труба 110×110 или 150×150 мм, круглая труба диаметром 125 или 120 мм, круглый пруток диаметром 75 или 90 мм, квадратный пруток 65×65 или 80×80 мм. Габариты исполнений — 2400×1100×1700 и 3300×1100×1700 мм, масса — 1200 кг. Мощность главного двигателя составляет 3,5–4,0 кВт, шпиндельного двигателя — 4 или 5 кВт; частота вращения главного вала — 44/22 или 88/44 об/мин. Гидравлическая система использует рабочее масло, масляный контур оснащён двигателем 3,5 либо 3,3/4 кВт и насосом 18 л. Для охлаждения применяется жидкость и двигатель мощностью 0,09 кВт. Специальная зажимная форма позволяет одновременно фиксировать и резать несколько труб при подборе по диаметру.

Наименование производителя

CARE MC-425CNC Automatic Heavy-Duty Hydraulic PLC-Controlled Circular Saw Tube Cutting Machine for Stainless Steel Cutting, Automatic Vertical 90 Degree Circular Saw Tube Cutting Machine Metal Cutting Machinery
