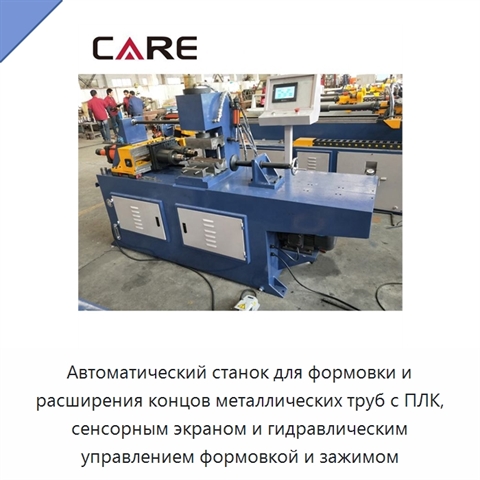

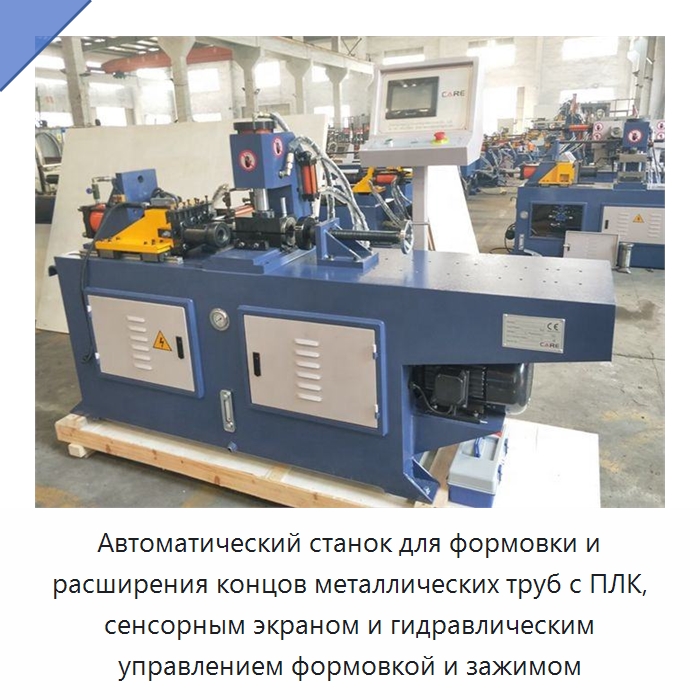

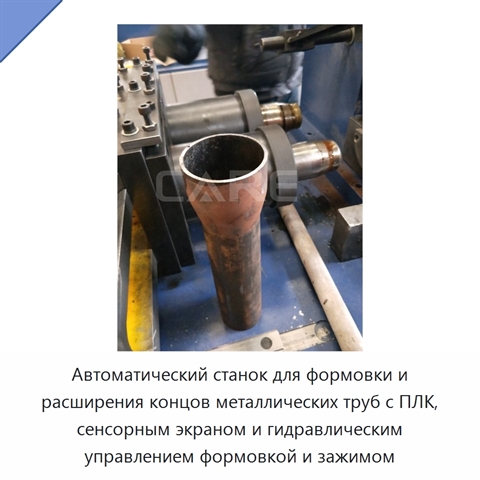

Автоматический станок для формовки и расширения концов металлических труб с ПЛК, сенсорным экраном и гидравлическим управлением формовкой и зажимом

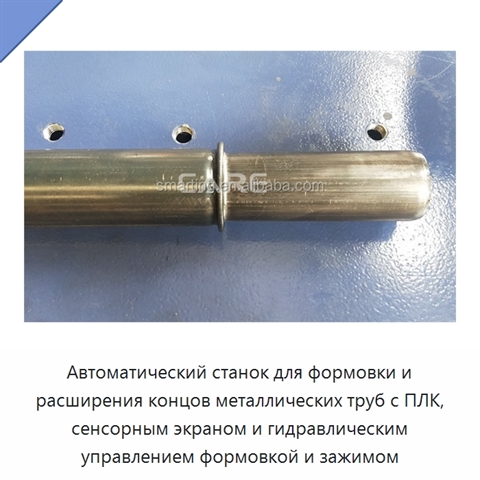

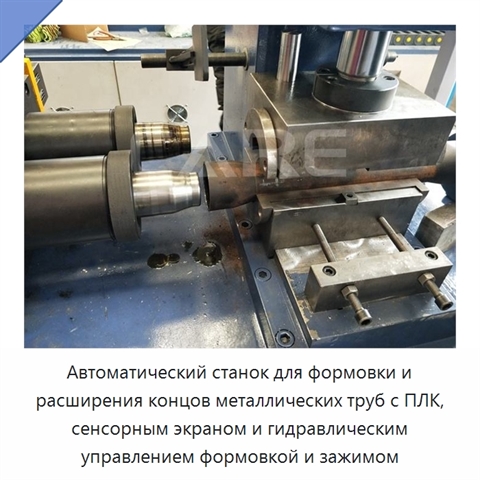

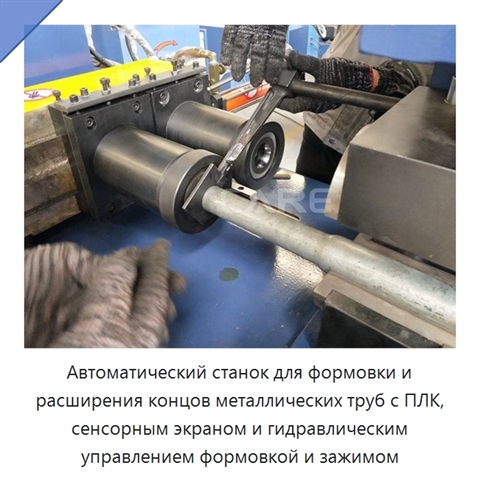

Автоматический станок предназначен для формовки концов металлических труб различного материала и формы. При установке соответствующих форм он выполняет редуцирование и расширение конца трубы, формирование фланца и развальцовку. Формовка и зажим управляются гидравлически. Управляющая система включает блок ПЛК и сенсорный экран. Интерфейс микрокомпьютерного контроллера может быть на английском или другом языке. Доступны ручной и автоматический режимы работы, предусмотрено устройство аварийной остановки. Ход усадки составляет 100 мм. Максимальная длина заготовки — 450 мм, ограничение по минимальной длине отсутствует. Станок предназначен для обработки труб из нержавеющей стали, алюминия, алюминиевого сплава и углеродистой стали. Для четырёх исполнений максимальные размеры труб составляют соответственно φ40×2,0 мм, φ60×2,0 мм, φ80×3,0 мм и φ100×3,5 мм. Максимальная длина обработки для этих исполнений равна соответственно 110, 130, 150 и 180 мм. Давление масла для каждого исполнения составляет 14 МПа, рабочая скорость — 100 мм/с. Габариты исполнений в той же последовательности составляют 180×45×120 см, 200×50×130 см, 290×70×140 см и 300×75×150 см, а масса — 600, 950, 1600 и 1800 кг соответственно.

Наименование производителя

CARE SG-II-80 Automatic Hydraulic Stainless Steel Aluminum Pipe End Expanding Machine PLC Touch Screen Control Tube End Forming
