Оборудование для электрического каротажа глубоких скважин

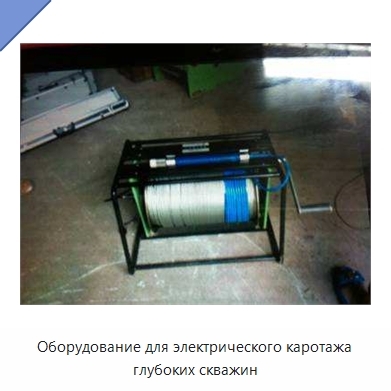

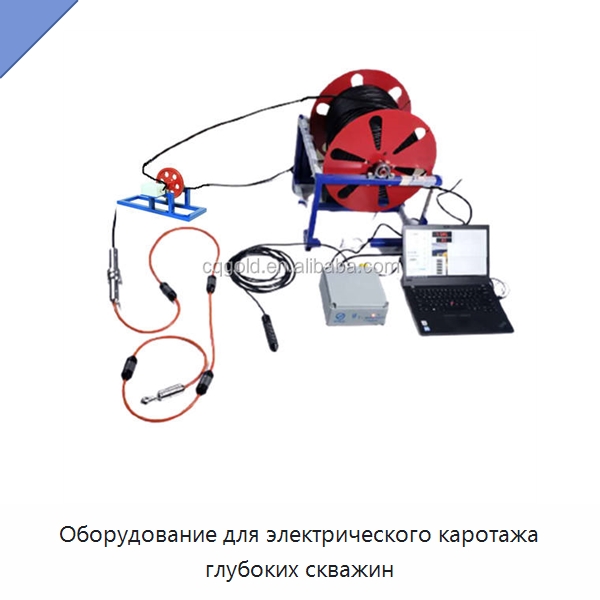

Оборудование предназначено для точечных электрических измерений в стволе скважины. При каротаже лебёдка опускает электроды на заданные глубины, где регистрируются самопроизвольный потенциал (СП) или удельное электрическое сопротивление. В методе подачи тока электрод A или B вводит ток в подземную среду с выбранной глубины, а электроды M и N, размещённые на поверхности или в другой скважине, измеряют разность потенциалов. При зарядовом каротаже электрод устанавливают в скважине и измеряют распределение электрического поля на поверхности. Для трассерного каротажа в скважину вводят проводящий трассер, например соль, после чего с помощью измерителя сопротивления контролируют изменение СП или сопротивления во времени. Полученные электрические каротажные данные позволяют различать проницаемые слои по различию базовых уровней СП у аргиллита и песчаника. Метод также применяют для точного определения каналов фильтрации в противофильтрационных стенах плотин.

Наименование производителя

Cheap Deep Borehole SP and Resistivity Logging Simple Device Electrical Logging Equipment
