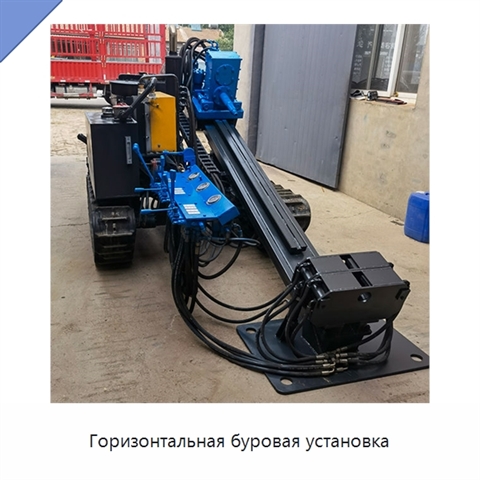

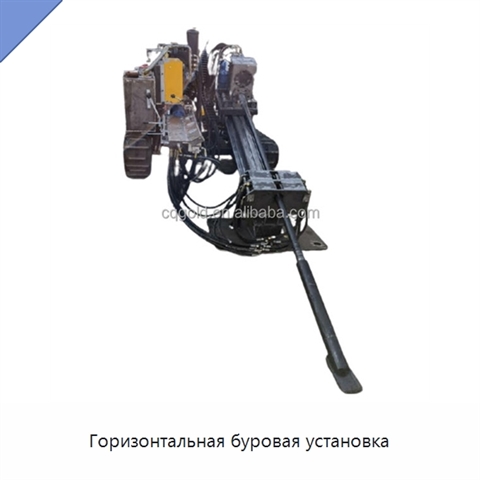

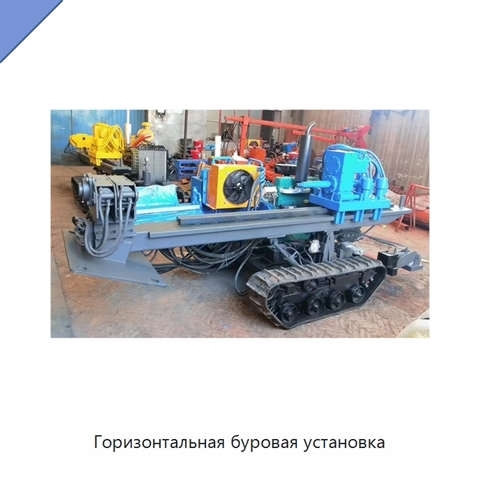

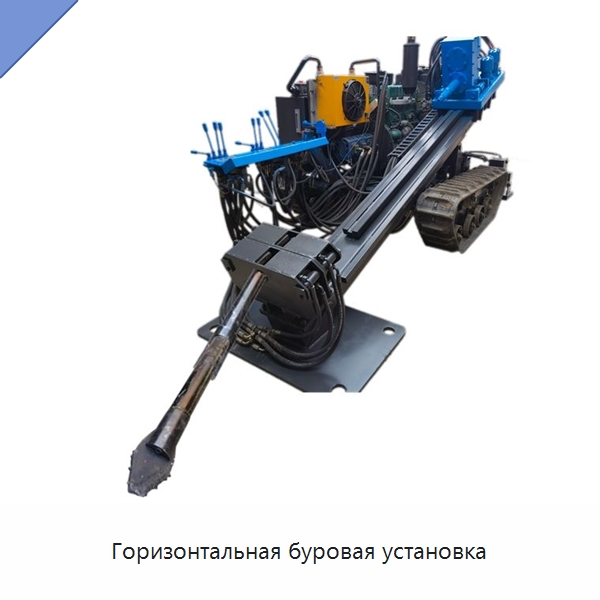

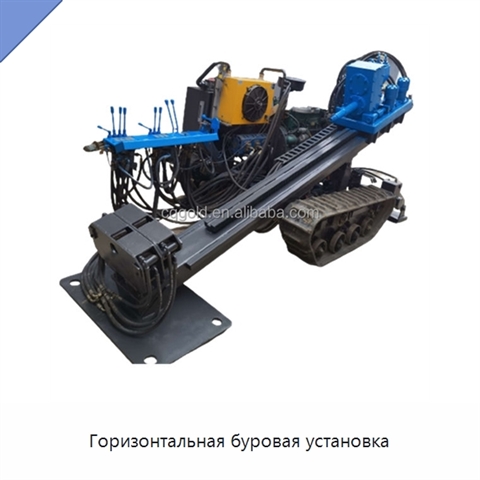

Горизонтальная буровая установка

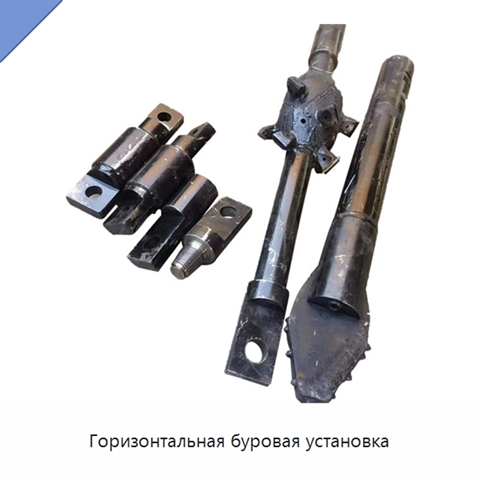

Горизонтальная буровая установка после закрепления оборудования выполняет бурение под заданным углом. Силовая головка приводит во вращение буровую головку, которая вращает и продвигает буровую штангу; направляющий прибор обеспечивает ведение работ по требуемым глубине и длине. При проходке через грунтовое препятствие бурение продолжается до выхода инструмента на поверхность. Для предотвращения зажатия и удержания буровой штанги грунтом насос подаёт через штангу и долото буровой раствор, который также укрепляет канал и предотвращает его обрушение. Номинальная мощность двигателя составляет 48 кВт при 2200 об/мин. Крутящий момент вращения равен 3200 Н·м, частота вращения — 120 об/мин, усилие проталкивания — 120 кН, скорость проталкивания — 10 м/мин. Производительность насоса для бурового раствора составляет 100 л/мин при давлении 4 МПа. Скорость передвижения равна 1200 м/ч при низкой скорости и 1800 м/ч при высокой скорости. Масса установки — 2,2 т, габариты — 3,50 × 1,70 × 1,20 м. Оснастка включает 50 буровых штанг Ø50 × 2,0, раздаточную коробку 12 т, расширители Ø160, Ø260 и Ø360, два грунтовых анкера, пилотное буровое долото Ø76, а также по одной мужской и женской тяговой головке.
