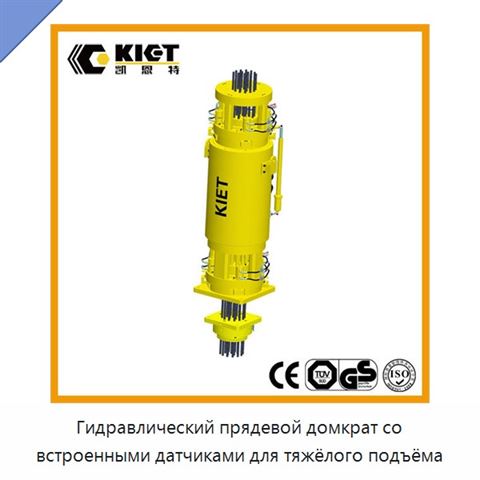

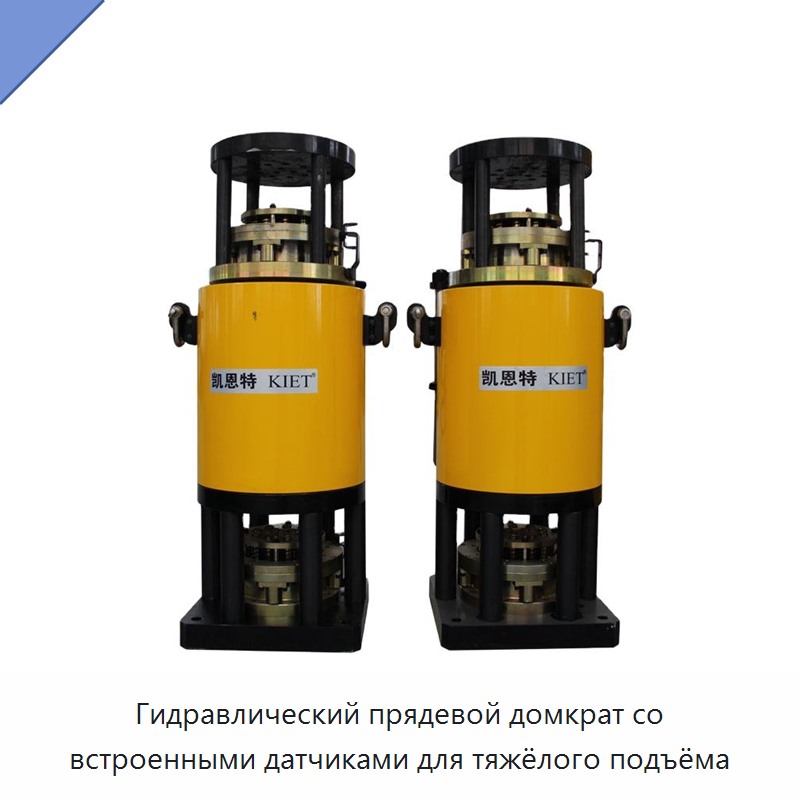

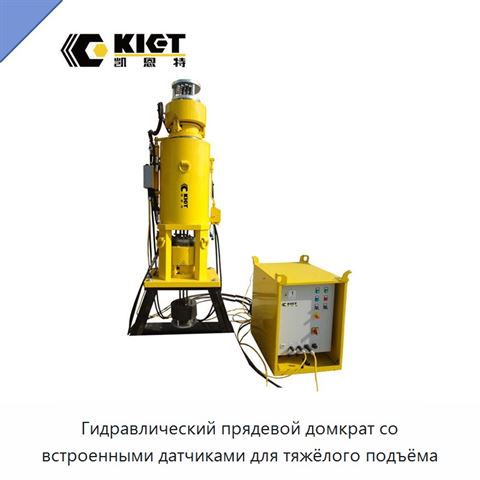

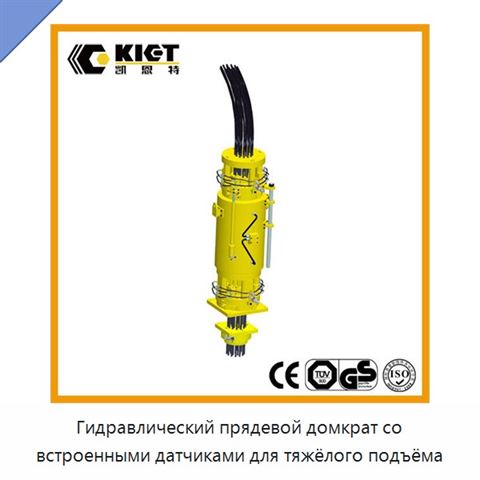

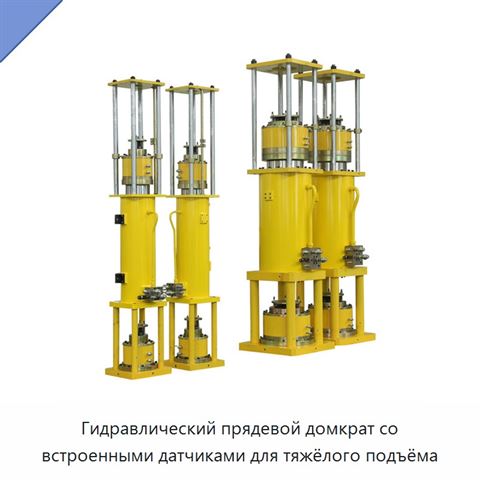

Гидравлический прядевой домкрат со встроенными датчиками для тяжёлого подъёма

Гидравлический прядевой домкрат со встроенными датчиками предназначен для подъёма и горизонтального перемещения тяжёлых грузов, включая работы с большой протяжённостью перемещения или значительным количеством точек подъёма. Конструкция применяется при строительстве мостов, нефтеперерабатывающих предприятий, морских сооружений, крупногабаритных кровельных конструкций и электростанций. Корпус выполнен из легированной стали, а все открытые и трущиеся поверхности имеют антикоррозионную защиту для эксплуатации в морской среде. Домкрат совместим с 7-проволочными прядями диаметром 18 мм и 15,7 мм. Телескопические направляющие трубки из цельной нержавеющей стали проходят по всей высоте домкрата, предотвращая изгиб прядей и их спутывание внутри корпуса. Расположение прядей, верхнего и нижнего анкеров обеспечивает доступ к захватам для обслуживания; захваты допускается полностью обслуживать непосредственно во время подъёма при заведённых в домкрат прядях. Безопасная рабочая нагрузка установлена на уровне 40 % от минимального разрывного усилия пряди, коэффициент запаса прочности составляет 2,5. Основной гидроцилиндр испытан и сертифицирован при давлении 150 % рабочего давления, а домкрат в сборе — при нагрузке 125 % безопасной рабочей нагрузки. Для открытия и закрытия захватов верхнего и нижнего анкеров используются двухстороннего действия мини-домкраты. При необходимости их можно заменить в процессе подъёма без разборки анкеров и без обрезки прядей. На блоке порта выдвижения установлены пилотно управляемый клапан для контролируемого синхронизированного опускания груза, клапан удержания нагрузки на случай разрыва рукава и клапан сброса с компенсацией давления для очень медленного окончательного опускания. Такое решение обеспечивает точное совмещение груза и плавную передачу нагрузки на опоры. Во время подъёма домкрат допускает полную разборку для ремонта при удержании груза нижним анкером. Конструкция оснащена быстроразъёмными соединениями рукавов и плитой натяжения одиночной пряди в верхней части домкрата.
