Артикул: 111-274
Модель: СГИ-28(2Е)
Секция: Дополнительная

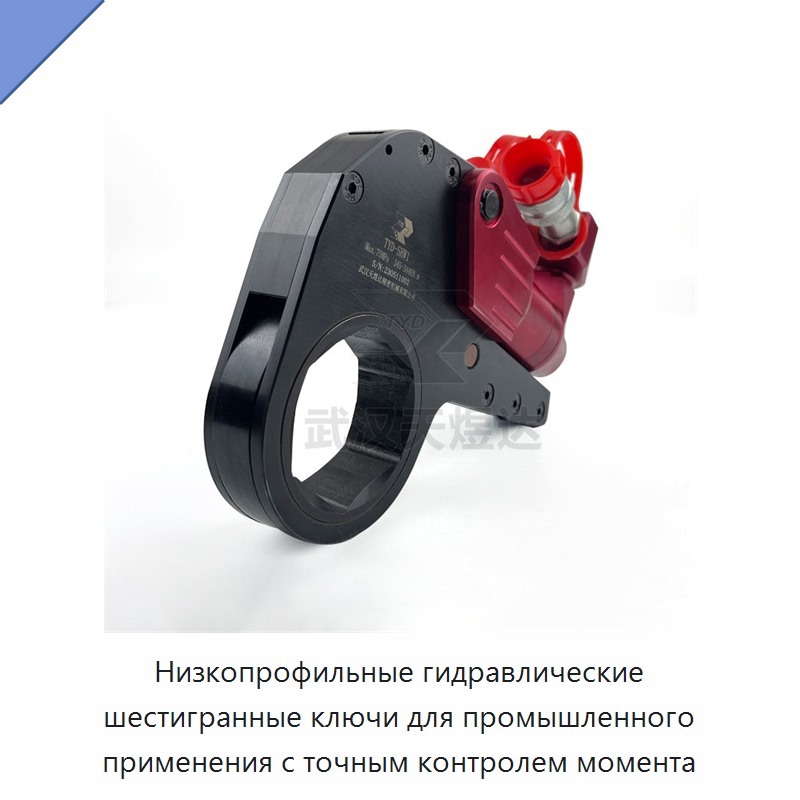

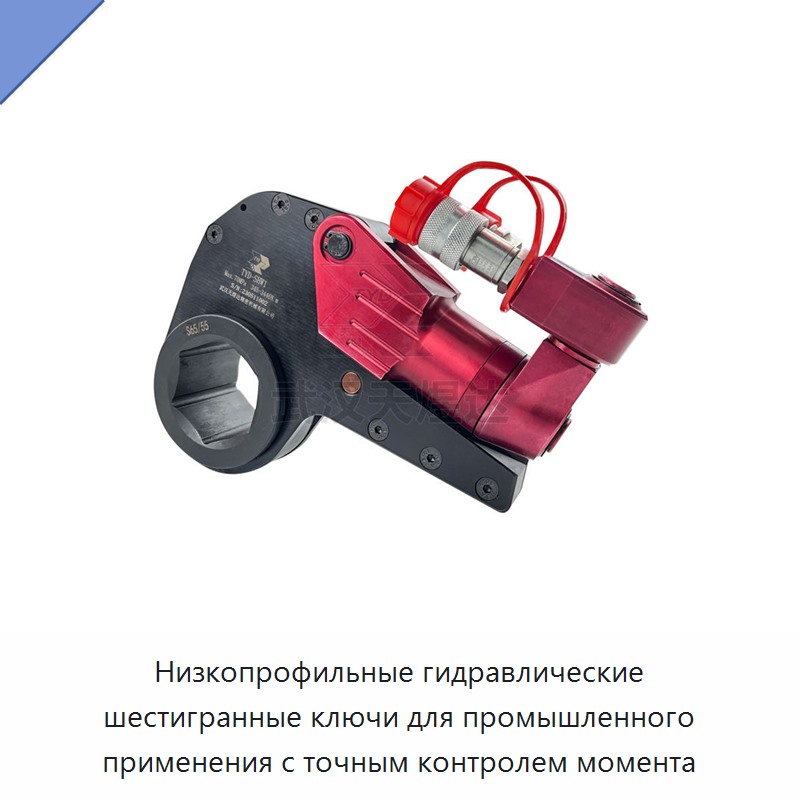

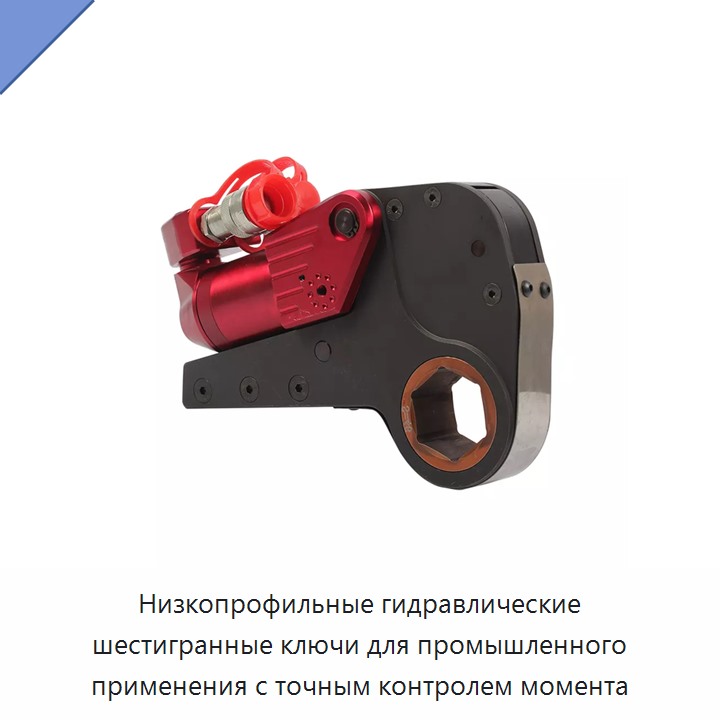

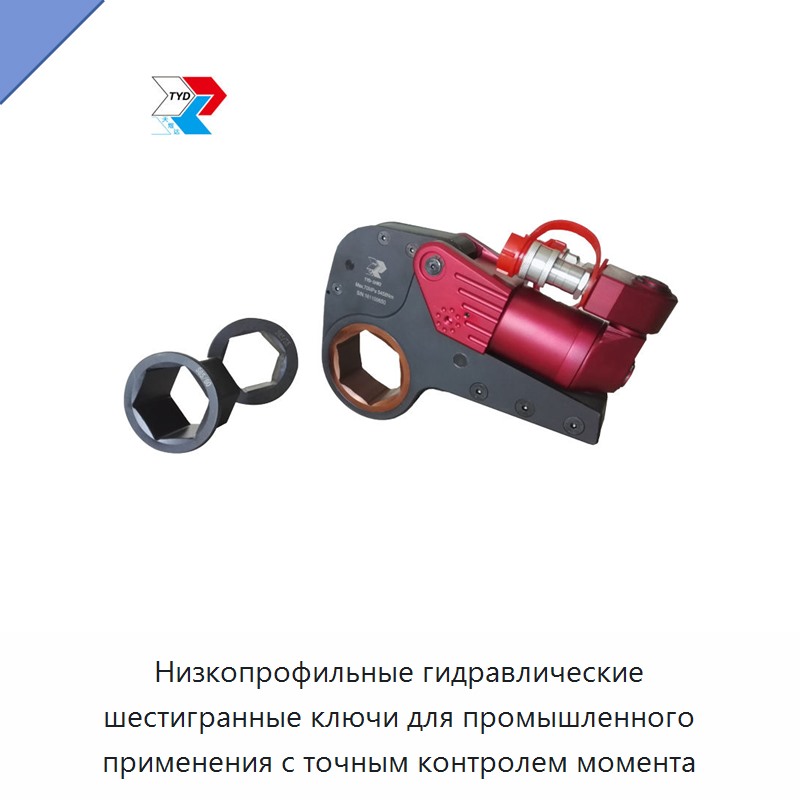

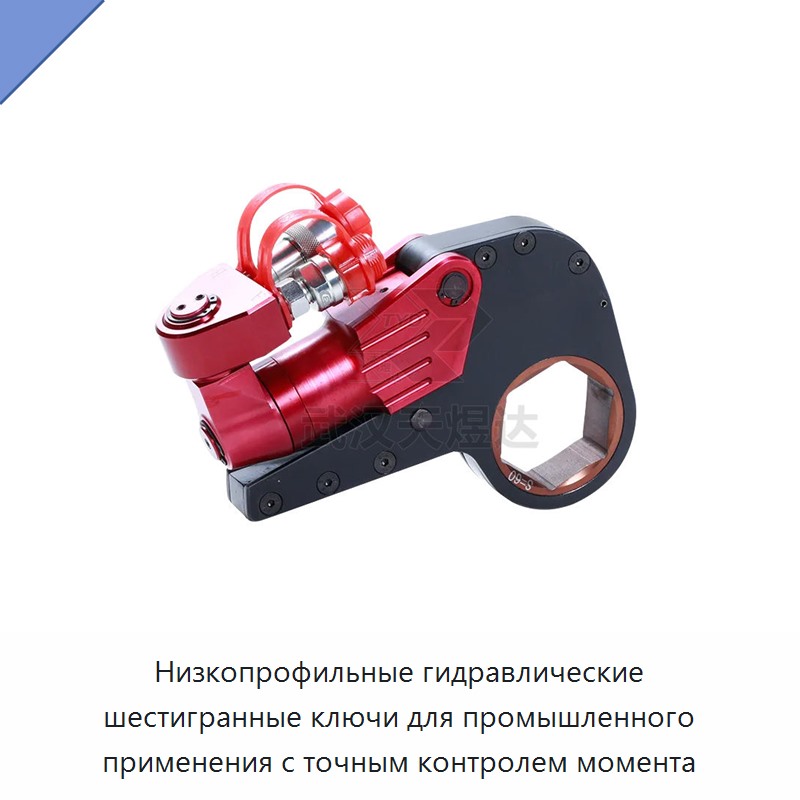

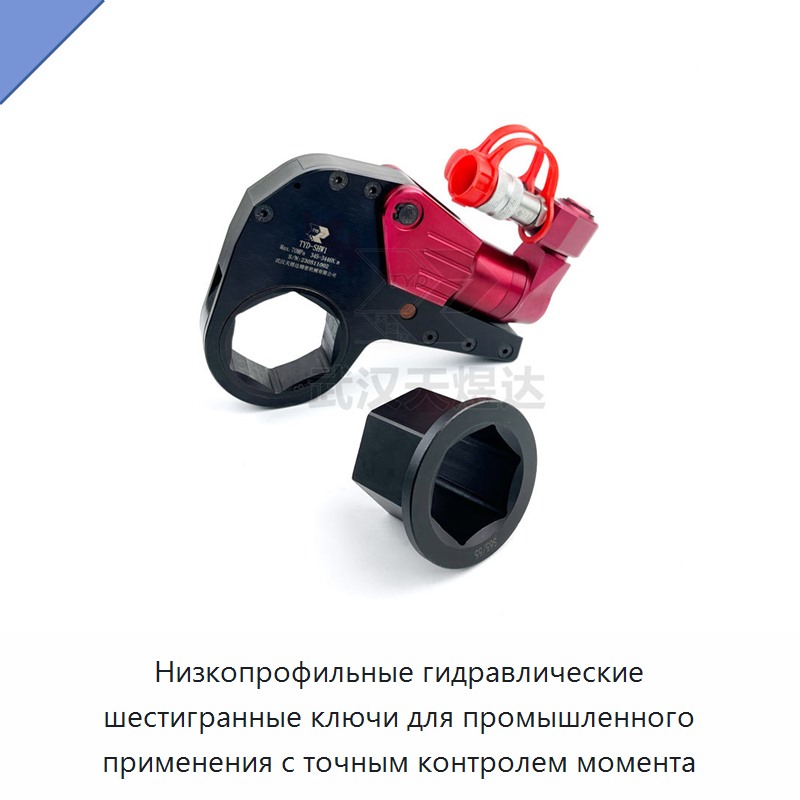

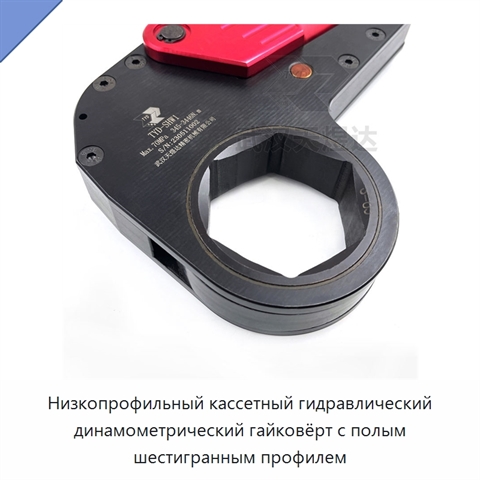

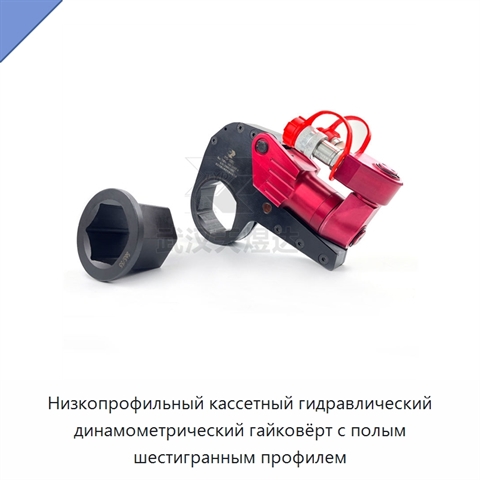

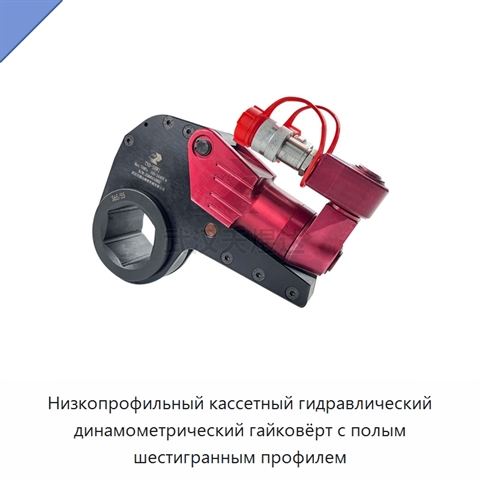

Низкопрофильный кассетный гидравлический динамометрический гайковёрт с полым шестигранным профилем

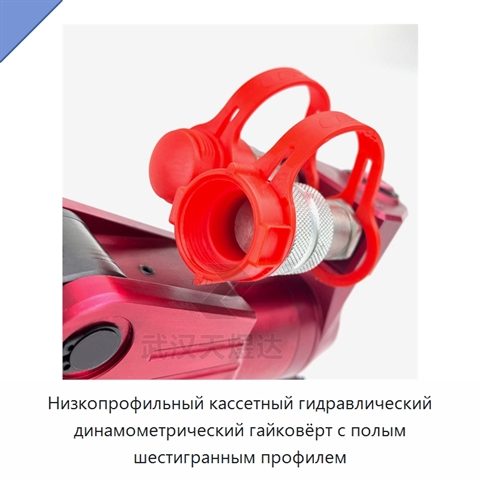

Низкопрофильный кассетный гидравлический динамометрический гайковёрт предназначен для затяжки и отворачивания болтовых соединений, включая работу с болтами, затянутыми с большим крутящим моментом, и трудноотворачиваемыми заржавевшими гайками. Полый шестигранный рабочий профиль рассчитан на шестигранный крепёж и применение в стеснённом пространстве. Цельноформованный корпус выполнен из алюминиево-титанового сплава и сверхвысокопрочных сплавов; конструкция сочетает высокую прочность и высокую вязкость. Гайковёрт имеет ручное управление и гидравлическую схему двустороннего действия. Крутящий момент регулируется, его повторяемость достигает ±3%, а выход поддерживается постоянным. Точная конструкция невозвратной собачки препятствует обратному ходу инструмента при упругой отдаче от скручивания болта. Поворотный входной порт вращается на 360°, а реакционный рычаг допускает точную регулировку на 360°. Рабочая головка расположена соосно с точкой опоры реакционной силы; несущая конструкция рассчитана на увеличение срока службы. Удлинённый цельный реакционный рычаг имеет облегчённое исполнение. Предусмотрены взаимозаменяемые реакционные рычаги. Быстросъёмный квадратный привод обеспечивает переключение между затяжкой и отворачиванием без специальных инструментов.
Задать вопрос Искать на Baidu
Какую задачу решает кассетный гидравлический динамометрический гайковёрт
Низкопрофильный кассетный гидравлический динамометрический гайковёрт применяется для промышленной затяжки и отворачивания высокопрочных болтов в узких пространствах и на нефтегазовых объектах.
Характеристики СГИ-28(2Е)
Модель (по базе 91Т)СГИ-28(2Е)
Механизм предотвращения обратного ходаТочная конструкция невозвратной собачки, предотвращающая обратный ход вследствие упругой отдачи от скручивания болта
Конструкция корпусаЦельный формованный корпус
Операции с болтовыми соединениямиЗатяжка и отворачивание
Тип исполненияРучное управление
Тип обжимаэлектрогидравлические инструменты, гидравлические инструменты
Способ проектирования3D-моделирование в САПР
Тип приводабыстросъёмный квадратный привод, шестигранный привод
Состояние крепежаТрудноотворачиваемые заржавевшие гайки
Тип головкишестигранная, низкопрофильная
Гидравлическое действиедвустороннее
Поворот входного порта360°, 360 градусов
Несущая конструкцияНесущая конструкция, рассчитанная на увеличение срока службы
Материалалюминиевый сплав, алюминиево-титановый сплав, легированная сталь, алюминиево-титановый сплав
Механические свойстваВысокая прочность и высокая вязкость
Номинальное значение10000nm, .
Рабочее давление700bar, 500 bar, 300 bar, ., 70 MPa
Регулировка реакционного рычагаточная регулировка на 360°
Конструкция реакционного рычагаЦельная удлинённая облегчённая конструкция
Реакционные рычагиВзаимозаменяемые и настраиваемые с учётом пространства на месте эксплуатации
Выходной крутящий моментПостоянный выходной крутящий момент
Диапазон крутящего момента345–3446 N·m; 546–5458 N·m, 1848-18484 N.m, 1055-10550n.m, 345-3446n.m/546-5458n.m, 2909-29089n.m/5209-52088n.m, 4231~42311n.m
Повторяемость крутящего моментадо ±3%
Напряжениепеременный ток: 240v, 220v, 220v/110v
Расположение рабочей головкиРабочая головка соосна с точкой опоры реакционной силы
Кассетный гидравлический динамометрический гайковёрт - гибкость поставки.
Нам известно, что каждый проект имеет свою специфику. Поэтому мы можем адаптировать технические характеристики, типоразмеры и комплектацию СГИ-28(2Е) под ваши конкретные условия (силами исходного производителя либо нашего производства в России).
Нам известно, что каждый проект имеет свою специфику. Поэтому мы можем адаптировать технические характеристики, типоразмеры и комплектацию СГИ-28(2Е) под ваши конкретные условия (силами исходного производителя либо нашего производства в России).
Данные проверены на актуальность: 09.08.26
Информация о производителе и характеристиках подтверждена.
