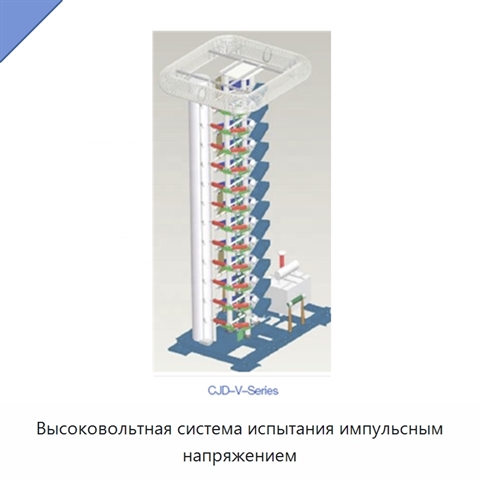

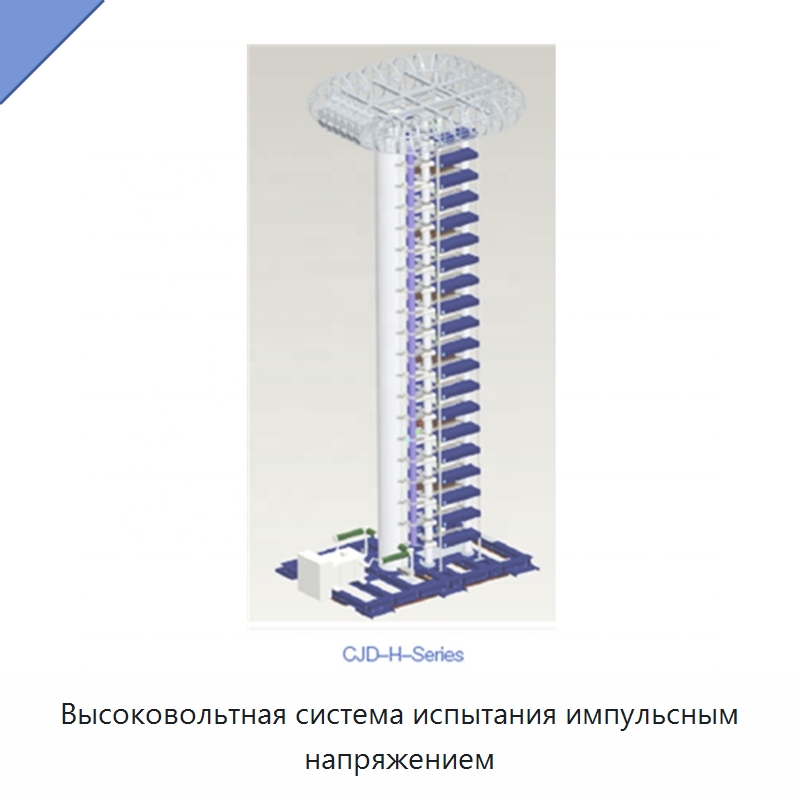

Высоковольтная система испытания импульсным напряжением

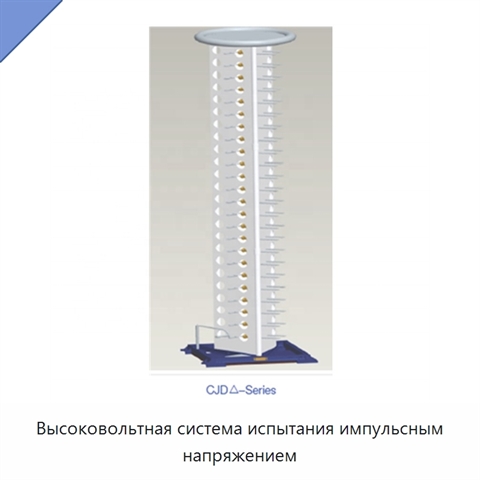

Система генерирует стандартные грозовые и коммутационные импульсы для испытаний высоковольтных изделий. Номинальное напряжение составляет ±100–6000 кВ и выше, номинальная энергия — 2,5–240 кДж. Номинальное напряжение зарядки имеет значения ±100 и ±200 кВ. Емкость ступени составляет 1,0 мкФ/200 кВ или 2,0 мкФ/100 кВ в зависимости от общей емкости. Для стандартного грозового импульса предусмотрены параметры 1,2/50 мкс и КПД 85–90 % при значениях 1,2 ±30 %/50 ±20 % мкс. Коммутационный импульс имеет параметры 250/25 000 мкс и КПД 65–70 % при значениях 250 ±20 %/2500 ±60 % мкс. Генератор импульсов выпускается в четырех конструктивных исполнениях с сочетаниями диапазона напряжения и энергии 100–800 кВ/80 кДж, 400–2400 кВ/240 кДж, 800–4000 кВ/600 кДж и 1000–6000 кВ/600 кДж и выше. В состав системы входят генератор импульсов, система зарядки постоянным током, емкостной делитель с низким импедансом, интеллектуальная система управления, цифровая система измерения и анализа и многозазорное устройство среза импульса; каждый компонент предусмотрен в одном комплекте.
