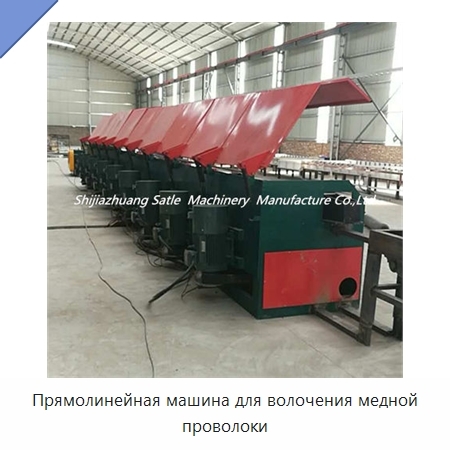

Прямолинейная машина для волочения медной проволоки

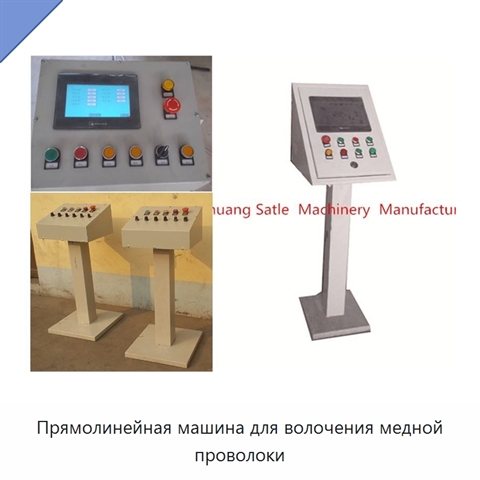

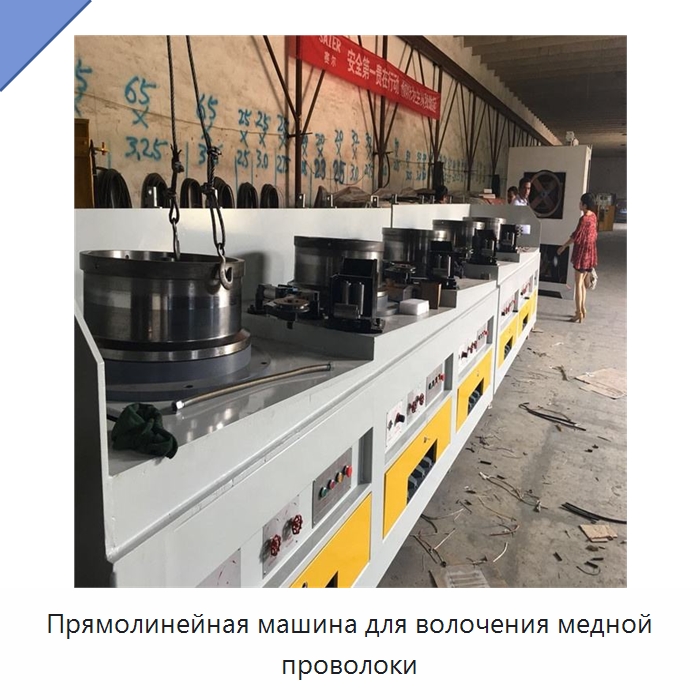

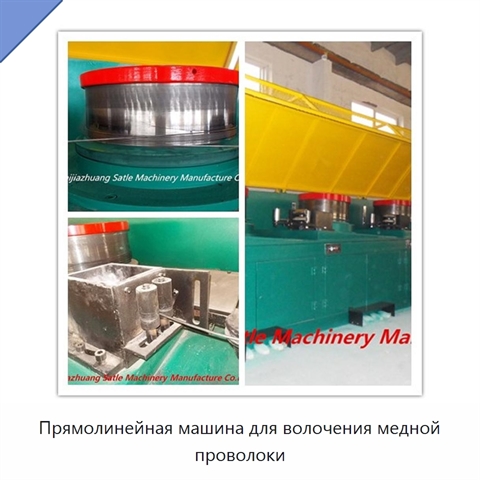

Каркас выполнен из стального желобчатого профиля. Капстан изготовлен из стали и имеет покрытие из карбида вольфрама. Время работы капстана превышает 26000 ч. Высота капстана составляет 280 мм, высота нанесения карбида вольфрама — 80 мм, толщина покрытия — 2 мм. Температура капстана не превышает 80 °C, шероховатость поверхности составляет менее 0,8 мкм. Перед каждым капстаном размещены кнопки управления. Охлаждение выполнено по узкощелевой водяной схеме; предусмотрены водозащитная и антикоррозионная обработка. Волочильная коробка имеет сварную конструкцию. Перед коробкой установлен направляющий ролик с покрытием из карбида вольфрама. Внутреннее пространство коробки разделено на полости смазки и охлаждения, а шаровой клапан регулирует расход подаваемой воды. Положение коробки можно изменять для согласования с положением проволоки при волочении. Колесо танцующего рычага на входе в коробку регулирует скорость каждого волочильного блока и приводится в действие пневматическим цилиндром. Натяжной ролик изготовлен из специального стального сплава и подвергнут термообработке для увеличения срока службы. Натяжение проволоки динамически контролируется бесконтактным датчиком, а сигнал обратной связи передается устройству управления двигателем. Система управления оснащена сенсорным экраном, кнопками аварийной остановки, готовности, остановки, ускорения, замедления, неисправности и сброса. На экране отображается выработка по счетчику длины или массы; скорость волочения регулируется с экрана.

Наименование производителя

China Supplier Straight Line Copper Wire Drawing Machine
