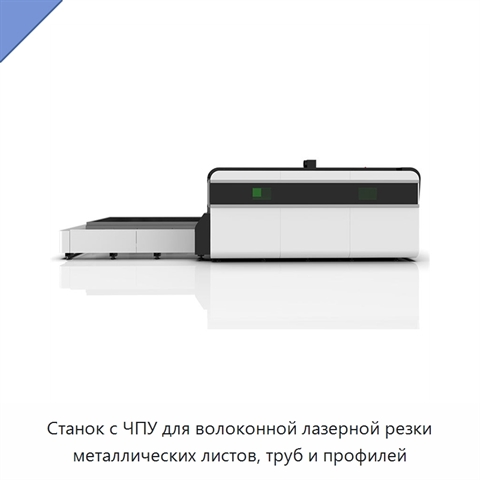

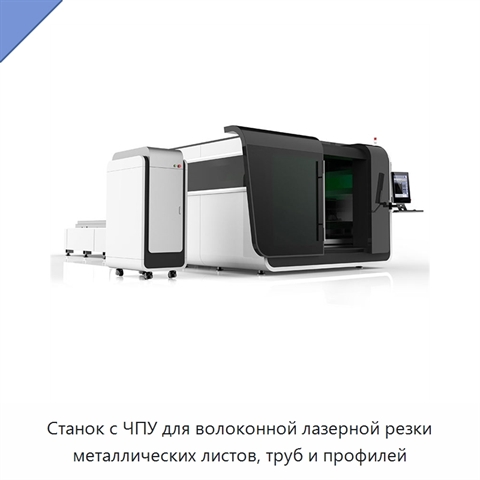

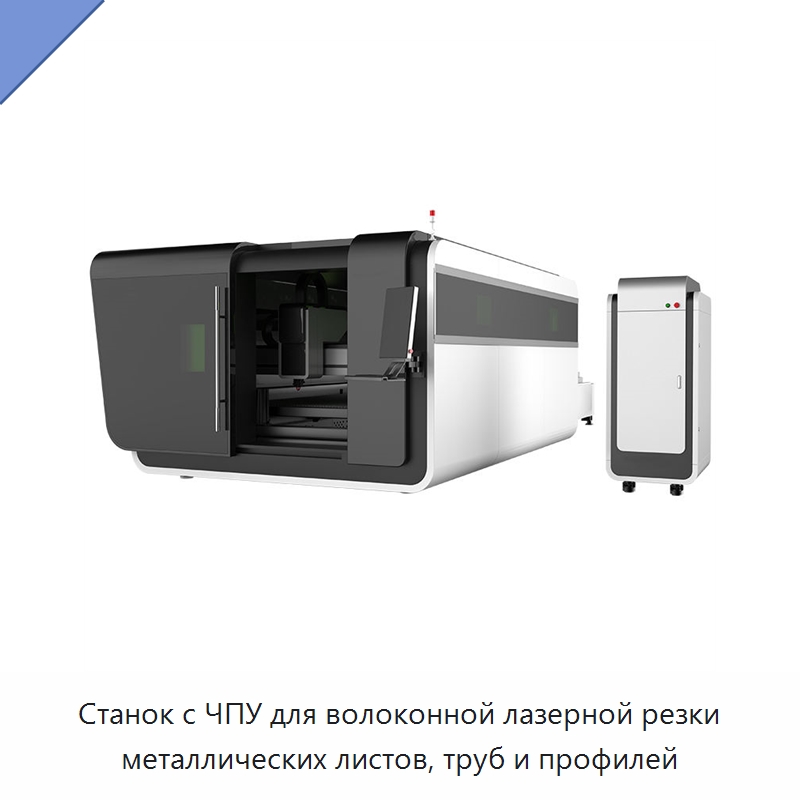

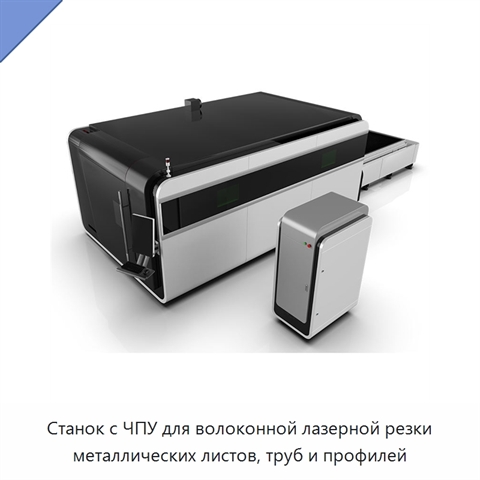

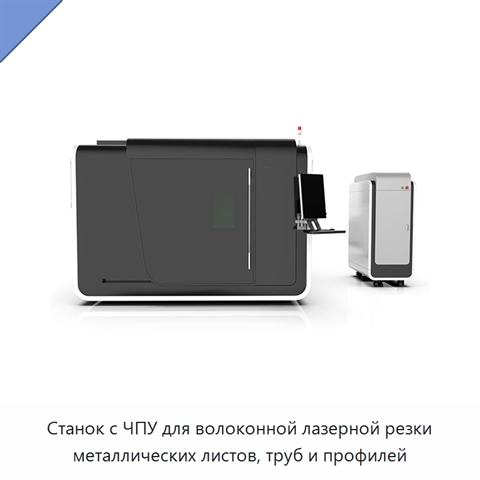

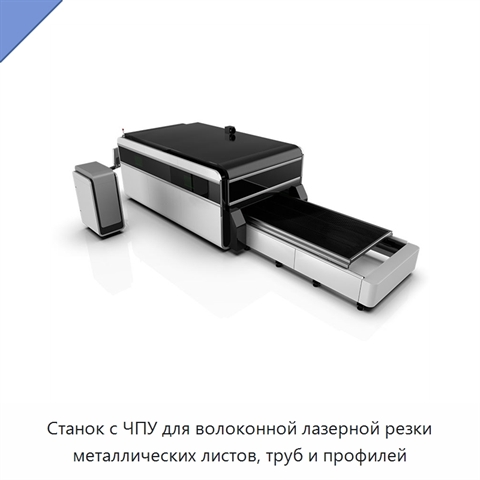

Станок с ЧПУ для волоконной лазерной резки металлических листов, труб и профилей

Станок с ЧПУ выполняет волоконную лазерную резку металлических листов, труб и других профилей. Полностью закрытая конструкция оснащена смотровым окном с лазерным защитным стеклом, а образующиеся при резке пыль и дым проходят внутреннюю фильтрацию. Размер рабочей зоны — 1500 × 3000 мм. Сменный стол имеет верхнюю и нижнюю позиции; его перемещением управляет частотный преобразователь, а операция смены занимает до 15 с. Сегментированная сварная станина собрана из прямоугольных труб со стенкой толщиной 10 мм. Металлическая сотовая внутренняя структура и усиливающие рёбра повышают прочность, сопротивление растяжению и устойчивость поверхностей направляющих, препятствуя деформации станины. Фокус регулируется программно без ручной настройки: система автоматически изменяет высоту фокусирующего зеркала, запоминает фокусное расстояние для листов разной толщины и выполняет автоматическую перфорацию перед резкой. Точность регулировки составляет 0,01 мм. Коллимирующая и фокусирующая линзы имеют двойное водяное охлаждение, снижающее температуру режущей головки. Система управления поддерживает автоматический поиск кромки, резку на ходу и интеллектуальную раскладку. Балка изготовлена из авиационного алюминия методом экструзионного прессования усилием 4300 т и подвергнута обработке старением. Применена реечная передача с двумя приводами. На трёх координатных осях установлены серводвигатели мощностью 850, 1800 и 400 Вт. Потребляемая мощность составляет менее 10 кВт. Станок рассчитан на электропитание 380 В при частоте 50 или 60 Гц и токе 60 А. Ширина прорези при резке обычно составляет 0,10–0,20 мм. Бесконтактная обработка исключает соприкосновение режущей головки с поверхностью материала, предотвращая появление царапин на заготовке. Программное управление позволяет вырезать детали различной формы.
