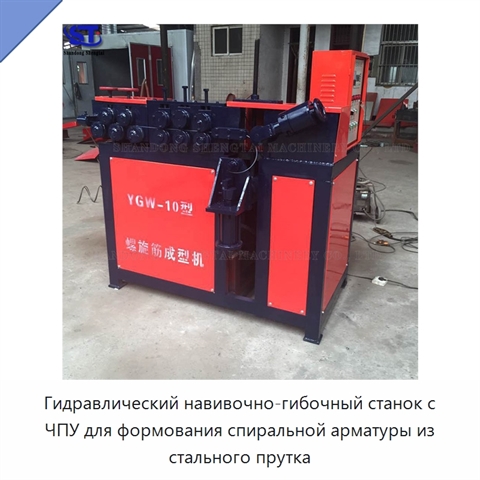

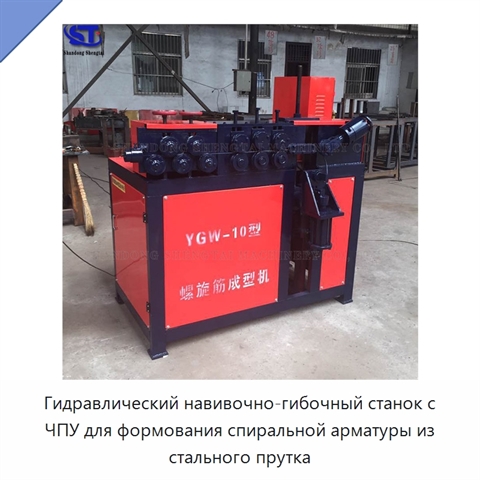

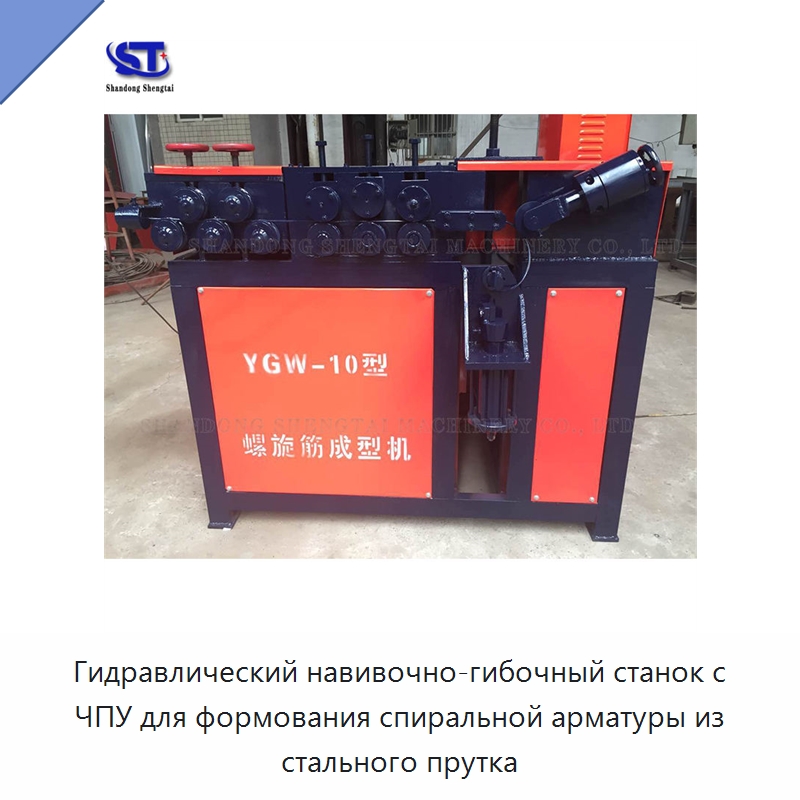

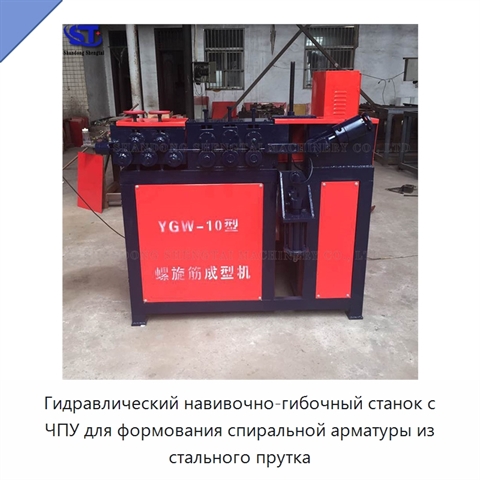

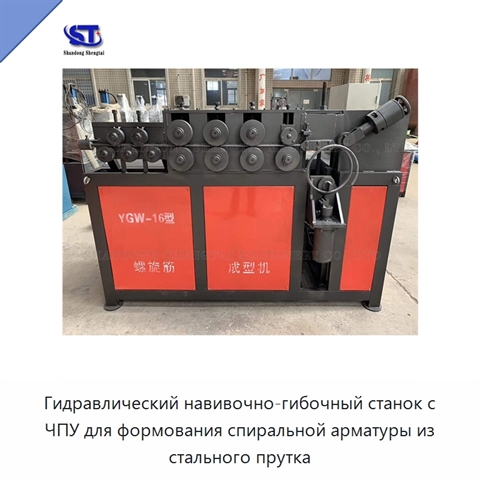

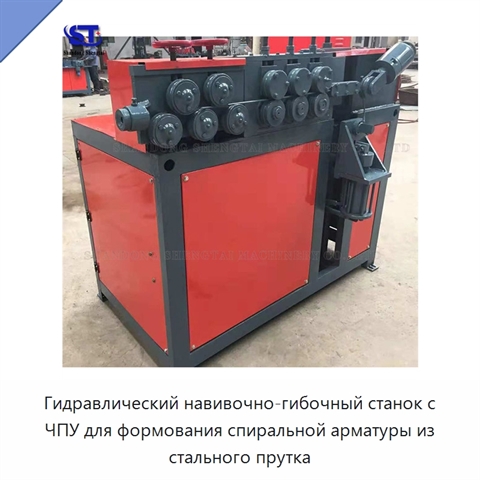

Гидравлический навивочно-гибочный станок с ЧПУ для формования спиральной арматуры из стального прутка

Гидравлический навивочно-гибочный станок с ЧПУ автоматически формует спиральную арматуру из стального прутка; обрабатываемый металл — углеродистая сталь. Станок имеет четыре исполнения: 10#, 12#, 16# и 22#. Для них по порядку диапазоны диаметра стальной трубы составляют Φ6–10, Φ6–12, 8–16 и Φ16–22 мм, диапазоны внутреннего диаметра формования — 100–500, 150–500, 150–500 и 200–500 мм, а мощность двигателя — 5,5, 7,5, 9 и 11 кВт. Первые два исполнения имеют линейную скорость 20 м/мин, тогда как у 22# она равна 10 м/мин. Параметры питания 380 В и 50 Гц относятся к исполнениям 10#, 12# и 22#. Для всех четырёх вариантов погрешность округлости составляет ±0,5 мм. Их габариты в том же порядке равны 1500 × 1000 × 1300, 1800 × 1000 × 1300, 2000 × 1100 × 1400 и 400 × 1500 × 1600 мм, а масса — 850, 980, 1200 и 1500 кг.
